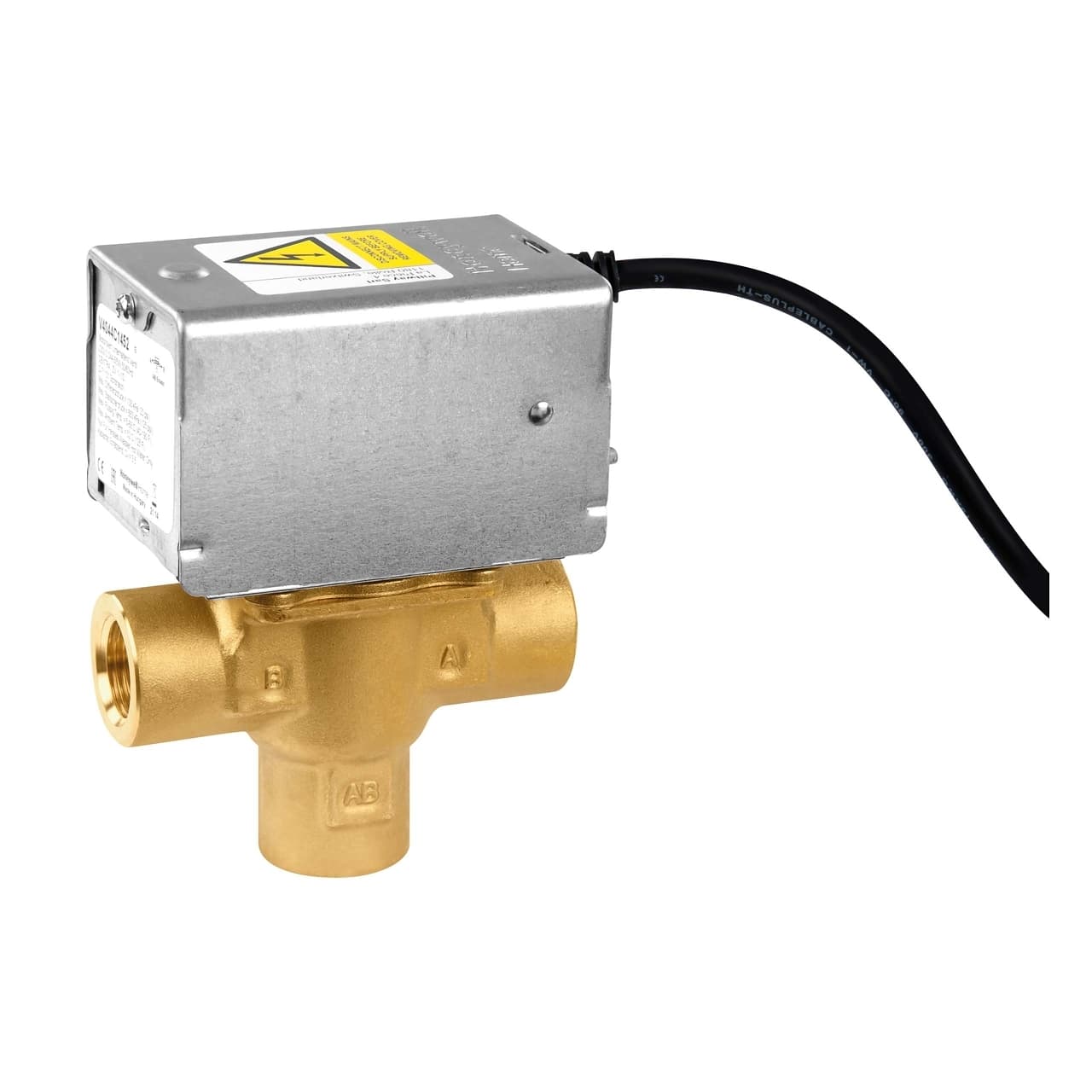

Supapă de zonă motorizată cu 3 căi 1"

Supapa de zonă motorizată Resideo V4044F1034/U este o supapă deviatoare cu 3 căi și racord filetat interior de 1" (DN25), concepută pentru a controla debitul de apă caldă sau rece în instalații de încălzire și răcire. Echipată cu actuator electric de 230 V, revenire prin arc și contact auxiliar SPST, permite gestionarea automată a circulației între diferitele ramuri ale unei instalații hidraulice.

Acest model aparține seriei V4044F de la Resideo și este recomandat în special pentru instalații rezidențiale și aplicații comerciale de mici dimensiuni. Corpul din alamă, acționarea în două poziții și construcția compactă facilitează integrarea în sisteme hidronice de climatizare, încălzire și răcire.

Caracteristici principale ale supapei Resideo V4044F1034/U

• Tip: supapă de zonă motorizată deviatoare cu 3 căi.
• Racord: filet interior de 1".
• Diametru nominal: DN25.
• Alimentare: 230 V CA, 50 Hz.
• Acționare: electrică în două poziții, cu revenire prin arc.
• Valoare Kvs: 8,1.
• Presiune maximă de lucru: 8,6 bar.
• Presiune diferențială maximă de închidere: 0,55 bar.
• Contact auxiliar: SPST.
• Temperatura fluidului: de la 5 la 88 °C.
• Temperatura maximă a mediului ambiant: 50 °C.
• Materialul corpului: alamă.
• Capacul și baza actuatorului: oțel galvanizat.
• Referință: V4044F1034/U.

Control automat al debitului în instalații de încălzire și răcire

Resideo V4044F1034/U este concepută pentru a realiza devierea automată a debitului între căile AB-A și AB-B. Astfel, permite direcționarea apei către diferite circuite în funcție de necesarul instalației, fiind potrivită pentru sisteme de încălzire pe zone, climatizare hidronică și alte aplicații în care este necesară selectarea automată a unuia dintre două trasee hidraulice.

Funcționarea în două poziții simplifică controlul instalației: un semnal electric acționează motorul supapei, iar sistemul de revenire prin arc readuce automat poziția corespunzătoare atunci când alimentarea electrică încetează.

Racord de 1" și capacitate Kvs 8,1

Supapa include racorduri filetate interioare de 1", echivalente cu DN25, o dimensiune frecvent utilizată în circuitele hidraulice de încălzire și răcire. Valoarea debitului Kvs 8,1 permite utilizarea în instalații care necesită o capacitate de trecere ridicată, în limitele hidraulice stabilite de producător.

Presiunea maximă de funcționare indicată de Resideo este de 8,6 bar, iar presiunea diferențială maximă pentru închidere este de 0,55 bar.

Actuator motorizat la 230 V cu revenire prin arc

Actuatorul funcționează cu o alimentare de 230 V CA la 50 Hz și utilizează un sistem de revenire prin arc. Supapa este proiectată pentru aplicații cu funcționare ciclică, realizând comutarea între cele două poziții în funcție de comenzile primite de la sistemul de control.

Mecanismul include, de asemenea, o acționare manuală, utilă pentru poziționarea supapei atunci când este necesar în timpul anumitor operațiuni de instalare, verificare sau în lipsa alimentării electrice.

Contact auxiliar SPST integrat

Una dintre caracteristicile distinctive ale versiunii V4044F este includerea unui contact auxiliar de capăt de cursă SPST. Acest contact permite coordonarea funcționării supapei cu alte echipamente ale instalației, de exemplu o centrală termică, o pompă de circulație sau alte componente ale sistemului de control.

În acest mod, supapa poate face parte din sisteme de reglare în care este necesară confirmarea electrică a unei anumite poziții înainte de activarea altui element al instalației.

Construcție rezistentă pentru instalații hidronice

Corpul hidraulic al modelului Resideo V4044F1034/U este fabricat din alamă, iar capacul și baza actuatorului sunt din oțel galvanizat. Tija este din oțel inoxidabil, iar elementele interne de etanșare includ materiale elastomerice adaptate pentru funcționarea în circuite cu apă.

Supapa poate fi utilizată cu apă sau amestecuri de apă și glicol compatibile cu specificațiile indicate de Resideo și cu norma VDI 2035. Intervalul de temperatură al fluidului este cuprins între 5 și 88 °C, astfel încât poate fi folosită atât în circuite de încălzire, cât și de răcire.

Întreținere simplificată

Construcția seriei V4044 este gândită pentru a facilita operațiunile de instalare și întreținere. Resideo indică faptul că ansamblul motorizat poate fi înlocuit fără a demonta conexiunile hidraulice ale corpului supapei și fără a goli complet circuitul, reducând intervenția necesară în operațiunile de service.

De asemenea, designul compact facilitează instalarea în camere tehnice, dulapuri de instalații și alte spații unde locul disponibil este limitat.

Aplicații ale supapei de zonă Resideo V4044F1034/U

Această supapă motorizată cu 3 căi este recomandată pentru control hidronic în diferite tipuri de instalații, printre care:

• Instalații rezidențiale de încălzire.
• Sisteme de încălzire împărțite pe zone.
• Circuite de răcire cu apă.
• Sisteme de climatizare hidronică.
• Instalații comerciale de mici dimensiuni.
• Controlul și devierea apei calde sau reci între două circuite.
• Instalații în care este necesară coordonarea supapei cu o pompă, o centrală termică sau alt dispozitiv prin contact auxiliar.

Date tehnice ale modelului Resideo V4044F1034/U

• Marcă: Resideo.
• Serie: V4044F.
• Referință: V4044F1034/U.
• Tip supapă: supapă de zonă deviatoare.
• Număr de căi: 3.
• Tip de control: 2 poziții.
• Dimensiune racord: 1".
• Diametru nominal: DN25.
• Tip de racord: filet interior BSPP.
• Kvs: 8,1.
• Cv: 9,5.
• Alimentare: 230 V CA.
• Frecvență: 50 Hz.
• Contact auxiliar: da.
• Tip contact auxiliar: SPST.
• Revenire: prin arc.
• Acționare manuală: da.
• Presiune maximă de lucru: 8,6 bar.
• Presiune diferențială maximă de închidere: 0,55 bar.
• Temperatura minimă a fluidului: 5 °C.
• Temperatura maximă a fluidului: 88 °C.
• Temperatura maximă a mediului ambiant: 50 °C.
• Materialul corpului: alamă.
• Materialul tijei: oțel inoxidabil.
• Materialul bilei: NBR.
• Materialul garniturilor: EPDM.
• Fluide compatibile: apă și amestecuri apă-glicol, conform condițiilor indicate de producător.

Supapă cu 3 căi pentru reglare pe zone

Datorită combinației dintre racord DN25 de 1", Kvs 8,1, alimentare la 230 V, revenire prin arc și contact auxiliar, modelul Resideo V4044F1034/U permite automatizarea distribuției apei în instalații de încălzire și răcire. Configurația cu trei căi facilitează comutarea între două circuite, iar contactul auxiliar permite integrarea cu alte componente ale sistemului de climatizare.

Pentru a garanta funcționarea corectă a supapei trebuie respectate sensul de circulație, pozițiile de montaj, limitele de presiune și temperatură, precum și instrucțiunile de conectare electrică specificate de Resideo.
