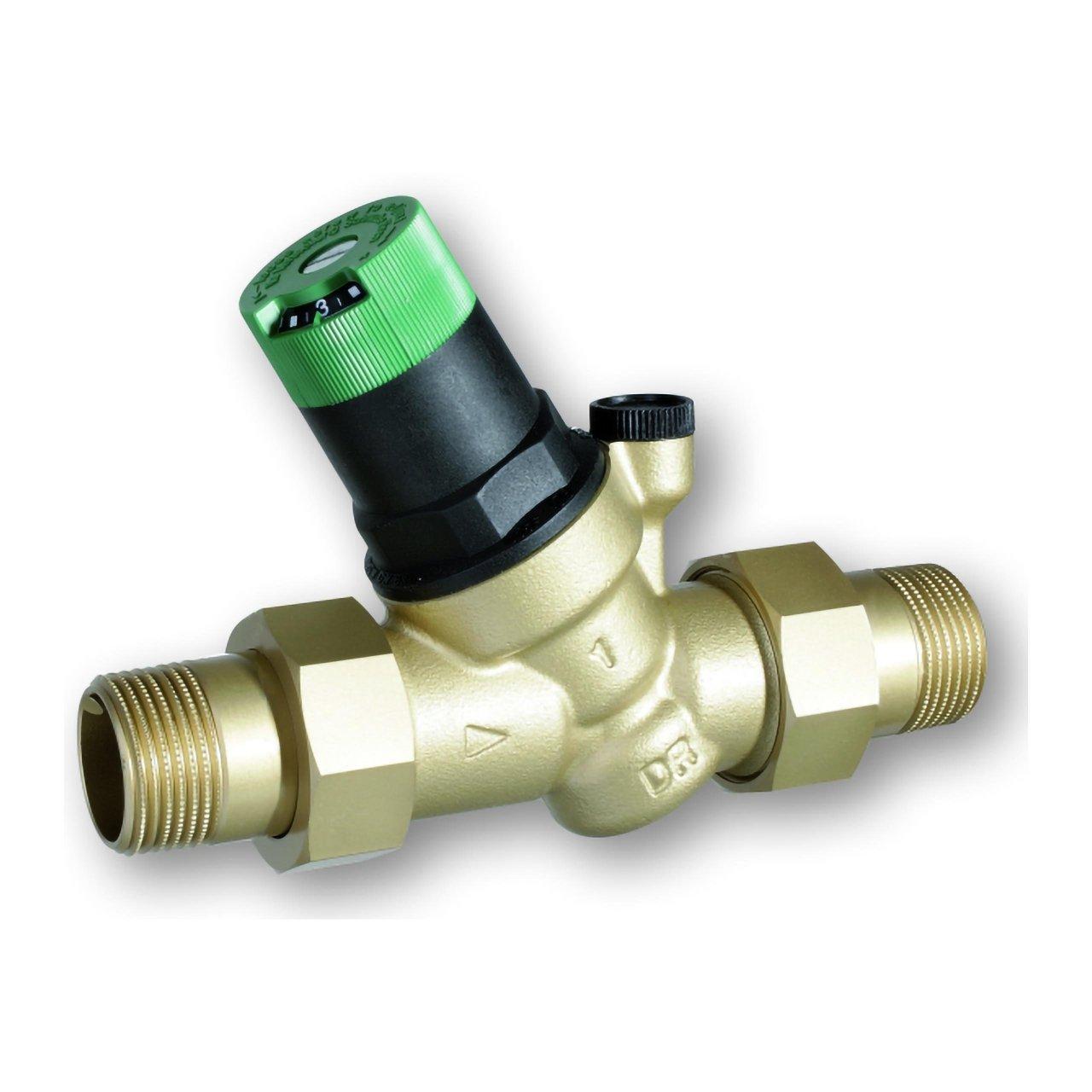

Supapă de reducere cu conexiuni filetate R3/4"

Supapa reductoare de presiune Resideo D05FS-3/4A este concepută pentru a reduce și stabiliza presiunea în instalațiile de apă potabilă, protejând conductele, armăturile și echipamentele împotriva unei presiuni excesive provenite din rețea. Această versiune dispune de racorduri filetate de 3/4", diametru nominal DN20 și o valoare Kvs de 3,5 m³/h, fiind potrivită pentru instalații rezidențiale și, în limitele specificațiilor sale, și pentru aplicații comerciale și industriale.

D05FS utilizează un sistem de scaun echilibrat care ajută la menținerea constantă a presiunii de ieșire chiar dacă apar variații importante ale presiunii de intrare. Suportă până la 25 bar presiune pe partea de intrare și permite reglarea presiunii de ieșire între 1,5 și 6 bar, cu un presetaj din fabrică de 3 bar.

Caracteristici principale ale Resideo D05FS-3/4A

• Marcă: Resideo.
• Gama: Braukmann D05FS.
• Referință: D05FS-3/4A.
• Tip: supapă reductoare de presiune cu scaun echilibrat.
• Aplicație: instalații de apă potabilă.
• Conexiune: R 3/4".
• Diametru nominal: DN20.
• Kvs: 3,5 m³/h.
• Presiune maximă de intrare: 25 bar.
• Presiune de ieșire reglabilă: 1,5-6 bar.
• Presetare din fabrică: 3 bar.
• Cădere minimă de presiune: 1 bar.
• Temperatura maximă a apei conform EN 1567: 30 °C.
• Temperatura maximă a apei la 10 bar: 70 °C.
• Corp: alamă rezistentă la dezincificare.
• Diafragmă: EPDM.
• Garnituri: EPDM.
• Cartuș intern: înlocuibil.
• Scară de reglaj: integrată.
• Racord pentru manometru: da.
• Manometru: neinclus.

Reducerea și stabilizarea presiunii

Funcția Resideo D05FS este de a reduce o presiune de alimentare ridicată la o valoare inferioară și stabilă pentru instalația din aval. Astfel, contribuie la prevenirea deteriorărilor cauzate de suprapresiune și ajută la protejarea diferitelor componente conectate la rețeaua de apă.

O presiune de lucru redusă și constantă poate contribui, de asemenea, la reducerea consumului de apă și minimizarea zgomotelor hidraulice în conducte, supape și armături.

Scaun echilibrat în fața variațiilor din rețea

Supapa funcționează printr-un sistem de compensare între o diafragmă și un arc de reglaj. Când presiunea din aval scade din cauza consumului, arcul determină deschiderea supapei până la revenirea la valoarea selectată.

Presiunea de intrare nu influențează direct deschiderea sau închiderea mecanismului, astfel încât fluctuațiile rețelei au o influență redusă asupra presiunii reglate la ieșire.

Presiune reglabilă de la 1,5 la 6 bar

Presiunea de ieșire poate fi reglată între 1,5 și 6 bar cu ajutorul rotiței de reglaj situate în partea superioară. Scala gradată integrată permite vizualizarea valorii selectate și facilitează punerea în funcțiune a instalației.

Supapa este livrată presetată la 3 bar. Această valoare poate fi modificată ulterior pentru a se adapta cerințelor instalației, întotdeauna în intervalul stabilit de Resideo.

Racorduri filetate de 3/4" și Kvs 3,5

Referința D05FS-3/4A corespunde versiunii DN20 cu racorduri de 3/4". Varianta A include fitinguri filetate exterioare la intrare și ieșire, facilitând montajul și demontajul reductoarei în timpul lucrărilor de instalare sau întreținere.

Pentru această dimensiune, Resideo specifică un Kvs de 3,5 m³/h. Această valoare permite determinarea capacității hidraulice a supapei și trebuie luată în considerare împreună cu debitul necesar și pierderea de presiune disponibilă la dimensionarea instalației.

Corp din alamă rezistentă la dezincificare

Corpul supapei este fabricat din alamă rezistentă la dezincificare. Fitingurile variantei A sunt, de asemenea, din alamă, iar cartușul intern este realizat din material sintetic de înaltă calitate.

Ansamblul include diafragmă din EPDM, garnituri din EPDM și arc de reglaj din oțel. Arcul este separat de apa potabilă în timpul funcționării.

Cartuș intern înlocuibil

Cartușul de reglare poate fi înlocuit complet, ceea ce facilitează operațiunile de întreținere și permite reînnoirea componentelor funcționale interne fără a fi necesară înlocuirea întregului corp instalat.

Această construcție simplifică intervențiile periodice și favorizează întreținerea supapei pe durata de viață a acesteia.

Pregătită pentru instalarea unui manometru

Corpul dispune de un racord pentru manometru, permițând verificarea directă a presiunii reglate din aval. Manometrul nu este inclus și poate fi ales ca accesoriu în funcție de scala de presiune necesară.

Combinația dintre manometrul opțional și scala integrată în rotița de reglaj facilitează atât configurarea inițială, cât și verificările ulterioare ale presiunii de serviciu.

Temperaturi de funcționare

Pentru aplicații conform EN 1567, Resideo stabilește o temperatură maximă a mediului de 30 °C. Supapa admite temperaturi de până la 70 °C atunci când presiunea maximă este limitată la 10 bar.

Temperatura ambiantă de funcționare indicată de producător este cuprinsă între 5 și 55 °C, într-un mediu curat, uscat și protejat împotriva înghețului.

Instalare orizontală sau verticală

D05FS poate fi instalată atât în poziție orizontală, cât și verticală. La montaj vertical, carcasa arcului și rotița de reglaj trebuie să fie orientate în sus.

Resideo recomandă instalarea vanelor de închidere și amplasarea reductoarei într-o poziție ușor accesibilă pentru a facilita citirea, curățarea și întreținerea. De asemenea, recomandă instalarea unui filtru înaintea supapei reductoare pentru a proteja mecanismul împotriva particulelor prezente în apă.

După supapă trebuie lăsată o porțiune dreaptă de conductă echivalentă cu 5 ori diametrul nominal, conform indicațiilor de instalare ale producătorului și EN 806-2.

Dimensiunile Resideo D05FS-3/4A

• Conexiune: R 3/4".
• Diametru nominal: DN20.
• Lungime totală L: 163 mm.
• Lungimea corpului I: 95 mm.
• Înălțime H: 123 mm.
• Cota h: 96 mm.
• Greutate: 0,82 kg.
• Distanța minimă față de perete de la axul conductei: 55 mm.

Date tehnice ale supapei reductoare Resideo D05FS-3/4A

• Producător: Resideo.
• Serie: Braukmann D05FS.
• Referință: D05FS-3/4A.
• Fluid: apă potabilă.
• Sistem: reductoare de presiune acționată de arc cu scaun echilibrat.
• Conexiune: R 3/4".
• Diametru nominal: DN20.
• Tip de conexiune: fitinguri filetate exterioare la intrare și ieșire.
• Kvs: 3,5 m³/h.
• Presiune maximă de intrare: 25 bar.
• Presiune de ieșire: 1,5-6 bar.
• Presetare presiune: 3 bar.
• Cădere minimă de presiune: 1 bar.
• Temperatura maximă conform EN 1567: 30 °C.
• Temperatura maximă la 10 bar: 70 °C.
• Temperatura ambiantă: 5-55 °C.
• Umiditate relativă ambiantă: 25-85 %, fără condens.
• Corp: alamă rezistentă la dezincificare.
• Fitinguri: alamă.
• Cartuș: material sintetic de înaltă calitate.
• Diafragmă: EPDM.
• Garnituri: EPDM.
• Arc: oțel.
• Scară de reglare: integrată.
• Manometru inclus: nu.
• Instalare: orizontală sau verticală.
• Certificări: DVGW și ACS.

Supapă reductoare pentru instalații de apă potabilă

Resideo D05FS-3/4A combină o conexiune de 3/4", DN20, Kvs 3,5 m³/h și reglarea presiunii de la 1,5 la 6 bar pentru a proteja și stabiliza instalațiile de apă potabilă. Scaunul echilibrat ajută la menținerea constantă a presiunii de ieșire în fața fluctuațiilor din rețea.

Corpul din alamă rezistentă la dezincificare, cartușul înlocuibil și scala integrată de reglare facilitează atât instalarea, cât și întreținerea. Pentru a asigura o funcționare corectă trebuie respectate limitele de presiune și temperatură, precum și recomandările de montaj indicate de Resideo.
