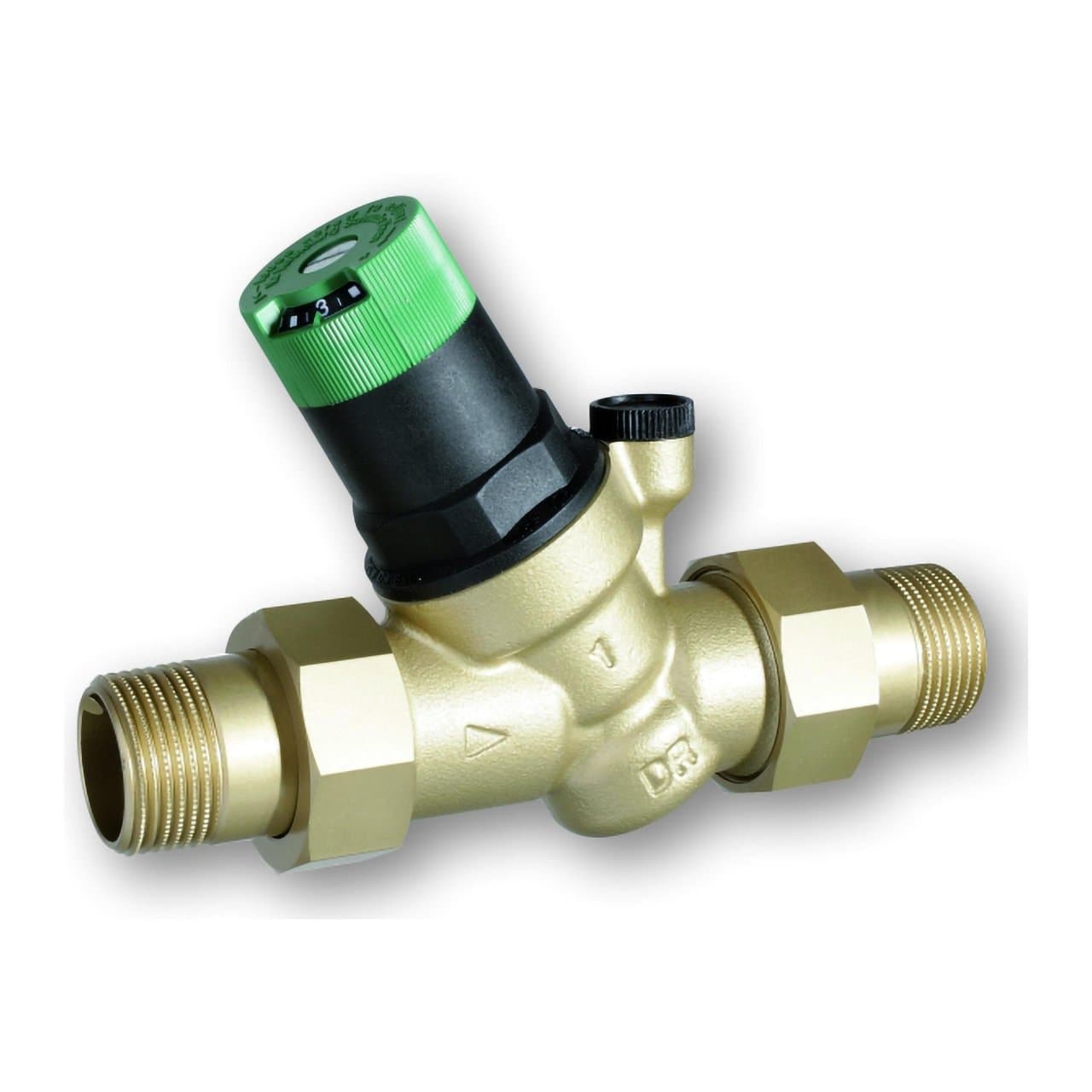

Supapă de reducere cu conexiuni filetate R1"

Supapa reductoare de presiune Resideo D05FS-1A este concepută pentru a reduce și stabiliza presiunea în instalațiile de apă potabilă, protejând conductele, armăturile, electrocasnicele și alte componente împotriva unei presiuni excesive provenite din rețeaua de alimentare. Această versiune dispune de racorduri filetate de 1", diametru nominal DN25 și o valoare Kvs de 3,7 m³/h, fiind potrivită pentru instalații casnice și, în limitele condițiilor de funcționare, și pentru aplicații comerciale și industriale.

Designul său cu scaun echilibrat permite menținerea stabilă a presiunii în aval chiar și atunci când apar fluctuații importante ale presiunii de intrare. Supapa admite o presiune maximă de intrare de 25 bar și permite reglarea presiunii de ieșire între 1,5 și 6 bar, cu o presetare din fabrică de 3 bar pentru a facilita punerea în funcțiune.

Caracteristici principale ale Resideo D05FS-1A

• Marcă: Resideo.
• Gamă: Braukmann D05FS.
• Referință: D05FS-1A.
• Tip: supapă reductoare de presiune.
• Aplicație: instalații de apă potabilă.
• Design: scaun echilibrat.
• Conexiune: R 1".
• Diametru nominal: DN25.
• Tip de conexiune: set de racorduri filetate exterioare.
• Kvs: 3,7 m³/h.
• Presiune maximă de intrare: 25 bar.
• Presiune de ieșire reglabilă: de la 1,5 la 6 bar.
• Presetare din fabrică: 3 bar.
• Cădere minimă de presiune: 1 bar.
• Corp: alamă rezistentă la dezincare.
• Membrană: EPDM.
• Garnituri: EPDM.
• Scară de reglaj: integrată.
• Cartuș intern: înlocuibil.

Reducerea și stabilizarea presiunii apei

Funcția principală a Resideo D05FS este de a transforma o presiune de intrare ridicată sau variabilă într-o presiune de ieșire mai mică și stabilă. În acest fel, ajută la protejarea componentelor situate în aval împotriva efectelor unei presiuni excesive.

Instalarea unei supape reductoare poate contribui, de asemenea, la reducerea consumului de apă și diminuarea zgomotului hidraulic produs în conducte și la armături. Prin funcționarea la o presiune adaptată nevoilor reale ale instalației, se evită debitele inutil de mari și se îmbunătățesc condițiile de funcționare ale ansamblului.

Scaun echilibrat în fața variațiilor de presiune

D05FS utilizează un sistem de presiune de intrare echilibrată. Datorită acestui design, fluctuațiile care pot apărea în rețeaua de alimentare au o influență minimă asupra presiunii reglate în aval.

Funcționarea se bazează pe echilibrul dintre forța arcului de reglare și presiunea care acționează asupra membranei. Atunci când există consum și presiunea de ieșire scade, mecanismul deschide supapa până la recuperarea valorii selectate.

Când consumul încetează, presiunea în aval crește din nou, iar mecanismul reduce trecerea până la restabilirea echilibrului. Acest principiu permite menținerea unei presiuni de alimentare stabile în limitele definite de producător.

Presiune reglabilă între 1,5 și 6 bar

Presiunea în aval poate fi reglată între 1,5 și 6 bar prin intermediul butonului situat în partea superioară a supapei. Presiunea selectată este afișată direct prin scala de reglaj integrată, facilitând configurarea în timpul punerii în funcțiune.

Supapa este livrată cu o presetare din fabrică de 3 bar. Această valoare poate fi modificată ulterior pentru a se adapta nevoilor concrete ale instalației, respectând intervalul de reglare permis.

Presiunea maximă admisă la intrare este de 25 bar, iar Resideo specifică o cădere minimă de presiune de 1 bar.

Racorduri filetate de 1" și DN25

Referința D05FS-1A corespunde versiunii cu diametru nominal DN25 și racorduri de 1". Varianta A este livrată cu set de conexiuni filetate exterioare, ceea ce facilitează atât montajul inițial, cât și demontarea supapei în timpul viitoarelor operațiuni de întreținere.

Pentru această dimensiune, Resideo specifică un Kvs de 3,7 m³/h. Această valoare indică capacitatea hidraulică a supapei și trebuie luată în considerare împreună cu debitul prevăzut și pierderea de sarcină disponibilă la dimensionarea instalației.

Corp din alamă rezistentă la dezincare

Corpul este fabricat din alamă rezistentă la dezincare, un material deosebit de potrivit pentru componente destinate contactului continuu cu apa potabilă.

Cartușul intern este realizat din material sintetic de înaltă calitate și utilizează o membrană din EPDM. Garniturile folosesc, de asemenea, EPDM, iar arcul de reglare rămâne separat de apa potabilă în timpul funcționării.

Resideo indică faptul că materialele utilizate îndeplinesc cerințele UBA și au aprobare ACS.

Cartuș intern complet înlocuibil

Ansamblul intern de reglare poate fi înlocuit complet. Această caracteristică facilitează întreținerea supapei, deoarece permite reînnoirea principalelor componente funcționale, păstrând corpul principal instalat atunci când condițiile intervenției permit acest lucru.

Construcția modulară simplifică reviziile și facilitează conservarea instalației pe termen lung.

Scară de presiune integrată

Butonul superior include o scară de reglare care permite vizualizarea valorii selectate direct pe supapă. Acest lucru facilitează ajustarea în timpul instalării și permite modificarea presiunii de ieșire fără a interpreta poziții aproximative ale butonului.

Pentru o verificare precisă a presiunii reale din circuit poate fi utilizat un manometru compatibil cu instalația.

Temperatura de funcționare

Documentația actuală Resideo pentru această referință stabilește o temperatură maximă a fluidului de 30 °C în condițiile standard indicate pentru produs. Supapa poate funcționa cu apă la temperaturi de până la 70 °C atunci când presiunea maximă este limitată la 10 bar.

Temperatura ambientală de funcționare indicată este cuprinsă între 5 și 55 °C. Supapa trebuie instalată într-un loc protejat împotriva înghețului și în limitele de mediu specificate de producător.

Aplicație în instalații de apă potabilă

Resideo dezvoltă seria D05FS în principal pentru protecția instalațiilor casnice de apă potabilă împotriva unei presiuni excesive de alimentare. Poate fi utilizată și în instalații comerciale sau industriale, cu condiția ca parametrii de funcționare să rămână în specificațiile produsului.

Printre aplicațiile obișnuite se numără:

• Rețele casnice de alimentare cu apă.
• Instalații interioare ale locuințelor.
• Clădiri rezidențiale.
• Instalații comerciale.
• Rețele care primesc o presiune de alimentare mai mare decât cea necesară.
• Instalații cu variații frecvente ale presiunii de intrare.
• Protecția armăturilor, a obiectelor sanitare și a echipamentelor conectate la rețeaua de apă.

Reducerea zgomotului hidraulic

O presiune excesivă în rețea poate crește viteza de circulație a apei și poate genera zgomote în conducte, supape și puncte de consum. Prin reducerea presiunii și menținerea ei la un nivel mai constant, D05FS ajută la minimizarea zgomotului de circulație în instalație.

Această caracteristică îmbunătățește condițiile de funcționare ale rețelei și este deosebit de utilă în instalațiile unde presiunea disponibilă este semnificativ mai mare decât cea necesară.

Recomandări de instalare

Supapa trebuie instalată respectând sensul de curgere indicat pe corp și într-o poziție care să permită accesul comod la butonul de reglare și la cartușul intern.

Resideo recomandă instalarea într-un loc ușor accesibil și protejat împotriva înghețului, pentru a simplifica operațiunile de inspecție și întreținere. Instalarea trebuie realizată conform normelor aplicabile și instrucțiunilor tehnice ale producătorului.

De asemenea, este recomandat să existe vane de închidere înainte și după ansamblu pentru a facilita intervențiile viitoare asupra instalației.

Dimensiunile Resideo D05FS-1A

• Conexiune: R 1".
• Diametru nominal: DN25.
• Lungime totală: 176 mm.
• Lungimea corpului fără racorduri: 97 mm.
• Înălțime: 124 mm.

Date tehnice ale supapei reductoare Resideo D05FS-1A

• Producător: Resideo.
• Familie: Braukmann D05FS.
• Referință: D05FS-1A.
• Tip: supapă reductoare de presiune.
• Agent: apă potabilă.
• Design: scaun echilibrat.
• Conexiune: R 1".
• Diametru nominal: DN25.
• Tip de conexiune: racorduri filetate exterioare.
• Kvs: 3,7 m³/h.
• Presiune maximă de intrare: 25 bar.
• Presiune de ieșire: 1,5-6 bar.
• Presetare: 3 bar.
• Cădere minimă de presiune: 1 bar.
• Temperatura maximă a fluidului: 30 °C în condițiile standard indicate.
• Temperatura maximă la presiune limitată la 10 bar: 70 °C.
• Temperatura ambientală: 5-55 °C.
• Umiditate relativă admisă: 25-85 %, fără condens.
• Corp: alamă rezistentă la dezincare.
• Membrană: EPDM.
• Garnituri: EPDM.
• Cartuș: material sintetic de înaltă calitate, înlocuibil.
• Arc de reglare: separat de apa potabilă.
• Scară de reglaj: integrată.
• Lungime: 176 mm.
• Înălțime: 124 mm.
• Aprobare: ACS.
• Omologare: DVGW.

Supapă reductoare compactă pentru instalații de apă

Resideo D05FS-1A combină conexiunea de 1", diametrul DN25, Kvs 3,7 m³/h și reglarea presiunii între 1,5 și 6 bar într-o supapă compactă destinată stabilizării presiunii instalațiilor de apă potabilă.

Scaunul său echilibrat ajută la menținerea constantă a presiunii în aval în fața variațiilor din rețea, în timp ce corpul din alamă rezistentă la dezincare, cartușul înlocuibil și scara de reglare integrată facilitează atât funcționarea, cât și operațiunile ulterioare de întreținere.

Pentru a garanta performanțe corecte, trebuie respectate condițiile de presiune și temperatură, sensul de curgere și instrucțiunile de montaj și întreținere specificate de Resideo.
