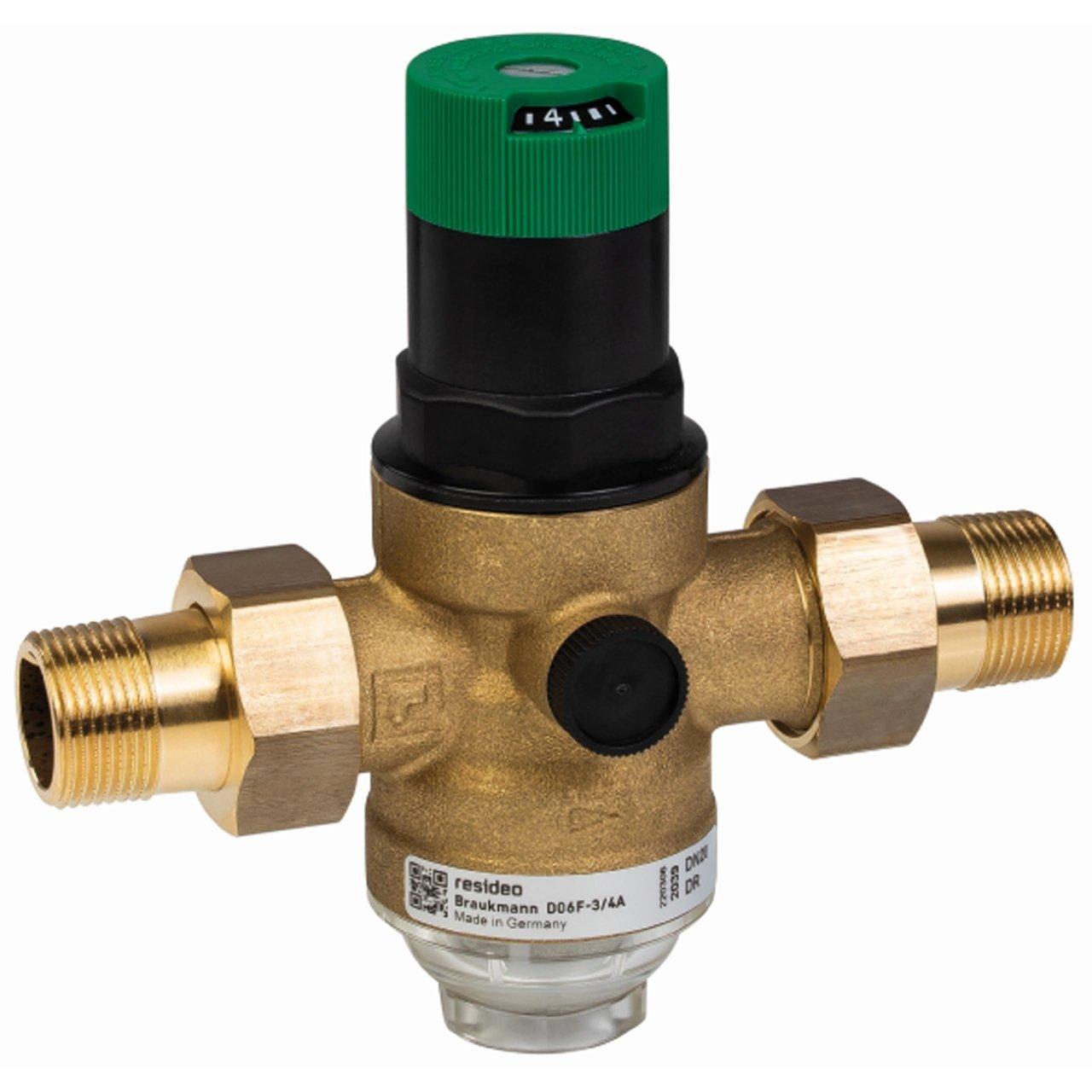

Supapă de reducere a presiunii cu filtru și pahar transparent 1"

Supapa reductoare de presiune Resideo Braukmann D06F-1A este concepută pentru a reduce și stabiliza presiunea în instalațiile de apă potabilă, protejând conductele, armăturile și echipamentele împotriva unei presiuni de alimentare excesive. Această versiune dispune de conexiuni filetate de 1", diametru nominal DN25, filtru fin integrat și pahar de filtru transparent, care permite verificarea vizuală a stării sale fără demontarea ansamblului.

Datorită designului cu scaun echilibrat, presiunea de ieșire rămâne stabilă chiar dacă apar variații ale presiunii de intrare. Permite reglarea presiunii în aval între 1,5 și 6 bar, vine presetată din fabrică la 3 bar și admite o presiune maximă de intrare de 16 bar în această versiune echipată cu pahar transparent.

Caracteristici principale ale Resideo D06F-1A

• Marcă: Resideo.
• Serie: Braukmann D06F.
• Referință: D06F-1A.
• Tip: supapă reductoare de presiune cu scaun echilibrat.
• Aplicație: instalații de apă potabilă.
• Mărime conexiune: 1".
• Diametru nominal: DN25.
• Tip de conexiune: set de racorduri filetate exterioare la intrare și ieșire.
• Valoare Kvs: 5,8 m³/h.
• Filtru: filtru fin integrat.
• Mărimea ochiurilor: 0,16 mm.
• Materialul filtrului: oțel inoxidabil.
• Pahar de filtru: transparent.
• Presiune maximă de intrare: 16 bar cu pahar transparent.
• Presiune de ieșire reglabilă: de la 1,5 la 6 bar.
• Presiune presetată din fabrică: 3 bar.
• Cădere minimă de presiune: 1 bar.
• Temperatura maximă a fluidului: 40 °C pentru versiunea cu pahar transparent.
• Corp: alamă rezistentă la dezincare.
• Diafragmă și garnituri: EPDM.
• Scală de reglaj: integrată.
• Conexiuni pentru manometru: integrate pe ambele părți ale corpului.
• Manometru: nu este inclus.

Reducerea și stabilizarea presiunii apei

Resideo D06F-1A permite reducerea unei presiuni ridicate provenite din rețea la un nivel adecvat pentru instalația din aval. O presiune controlată ajută la evitarea deteriorărilor cauzate de suprapresiuni și contribuie la protejarea componentelor conectate la rețeaua de apă.

În plus, menținerea unei presiuni de funcționare reduse și constante poate ajuta la diminuarea consumului de apă și reducerea zgomotelor de circulație care pot apărea în conducte, vane și armături atunci când presiunea de alimentare este mai mare decât cea necesară.

Scaun echilibrat pentru o presiune de ieșire constantă

Funcționarea supapei se bazează pe un sistem de echilibru între forța diafragmei și forța arcului de reglare. Când există consum de apă și presiunea în aval scade, arcul determină deschiderea supapei până când presiunea selectată este atinsă din nou.

Designul cu presiune de intrare echilibrată evită ca fluctuațiile din amonte să influențeze semnificativ presiunea reglată. Astfel, D06F menține o presiune de ieșire stabilă în limitele condițiilor sale nominale de funcționare.

Presiune reglabilă de la 1,5 la 6 bar

Presiunea de ieșire poate fi ajustată prin intermediul butonului situat în partea superioară a dispozitivului, într-un interval de 1,5 până la 6 bar. Scala integrată permite vizualizarea directă a valorii selectate și facilitează reglarea în timpul punerii în funcțiune.

Supapa este livrată presetată la 3 bar, însă această valoare poate fi modificată ulterior pentru a se adapta nevoilor instalației. Căderea minimă de presiune specificată de producător este de 1 bar.

Filtru fin integrat de 0,16 mm

Resideo D06F integrează un filtru fin din oțel inoxidabil cu ochiuri de 0,16 mm. Acest element ajută la reținerea particulelor prezente în apă înainte ca acestea să ajungă la mecanismul de reglare al supapei.

Filtrul face parte din ansamblul propriu-zis, oferind într-un singur dispozitiv funcțiile de reducere a presiunii și filtrare. Elementul filtrant poate fi verificat în timpul operațiunilor periodice de întreținere.

Pahar transparent pentru inspecție facilă

Versiunea D06F-1A include un pahar de filtru transparent din material sintetic. Transparența sa permite verificarea vizuală a acumulării de murdărie și evaluarea momentului în care este necesară o operațiune de curățare sau întreținere.

Cu acest tip de pahar, Resideo specifică o presiune maximă de intrare de 16 bar. Producătorul indică faptul că, dacă supapa poate fi expusă la radiații ultraviolete sau la vapori de solvenți, trebuie utilizat paharul de filtru din alamă compatibil indicat pentru gamă.

Conexiune de 1" și capacitate Kvs 5,8

Referința D06F-1A corespunde variantei cu conexiune R de 1" și diametru nominal DN25. Versiunea A include un set de racorduri filetate exterioare atât la intrare, cât și la ieșire, facilitând conectarea și demontarea ulterioară a ansamblului în timpul lucrărilor de întreținere.

Pentru această dimensiune, Resideo declară o valoare Kvs de 5,8 m³/h. Acest parametru permite dimensionarea supapei în funcție de debitul necesar și de pierderea de presiune disponibilă în instalație.

Corp din alamă rezistentă la dezincare

Corpul principal este fabricat din alamă rezistentă la dezincare, iar racordurile filetate sunt de asemenea din alamă. Cartușul interior utilizează material sintetic de înaltă calitate și încorporează o diafragmă din EPDM.

Garniturile sunt, de asemenea, din EPDM, iar arcul de reglare este fabricat din oțel. Designul menține arcul separat de apa potabilă în timpul funcționării.

Cartuș intern complet înlocuibil

Ansamblul intern de reglare poate fi înlocuit complet, facilitând întreținerea supapei și evitând necesitatea de a înlocui întregul corp instalat atunci când este necesară intervenția asupra mecanismului intern.

Această construcție modulară este deosebit de utilă în instalațiile în care se dorește facilitarea operațiunilor periodice de întreținere și prelungirea duratei de viață a ansamblului.

Pregătită pentru instalarea unui manometru

Corpul D06F dispune de conexiuni pentru manometru pe ambele părți, permițând controlul presiunii de ieșire direct în instalație. Manometrul se comercializează ca accesoriu și nu este inclus cu supapa.

Combinația dintre scala de reglaj integrată și un manometru opțional facilitează atât presetarea inițială, cât și verificările ulterioare de funcționare.

Temperatură și condiții de funcționare

Pentru versiunea A cu pahar de filtru transparent, Resideo specifică o temperatură maximă a fluidului de 40 °C. În condițiile de testare prevăzute de EN 1567, documentația tehnică stabilește o temperatură maximă de 30 °C.

Presiunea maximă de intrare este de 16 bar, iar intervalul de reglare în aval este de 1,5 până la 6 bar. Aceste condiții trebuie respectate în timpul dimensionării și instalării pentru a asigura funcționarea corectă a regulatorului.

Instalare și întreținere

Supapa trebuie instalată într-o zonă ușor accesibilă, protejată împotriva înghețului și cu spațiu suficient pentru efectuarea operațiunilor de reglare, inspecție și întreținere. Resideo recomandă instalarea vanelor de închidere și lăsarea în aval a unui tronson drept de conductă de cel puțin cinci ori diametrul nominal, conform EN 806-2.

D06F necesită întreținere periodică conform EN 806-5. Paharul transparent facilitează inspecția filtrului, iar cartușul înlocuibil simplifică intervențiile asupra mecanismului de reglare.

Dimensiunile Resideo D06F-1A

• Conexiune: R 1".
• Diametru nominal: DN25.
• Lungime totală L: 180 mm.
• Lungime I: 100 mm.
• Înălțime H: 111 mm.
• Cotă h: 64 mm.
• Diametru D: 61 mm.
• Greutate: aproximativ 1,4 kg.

Date tehnice ale supapei reductoare Resideo D06F-1A

• Producător: Resideo.
• Gamă: Braukmann D06F.
• Referință: D06F-1A.
• Fluid: apă potabilă.
• Principiu de funcționare: supapă reductoare acționată de arc cu scaun echilibrat.
• Conexiune: R 1".
• Diametru nominal: DN25.
• Conexiuni de intrare și ieșire: set de racorduri filetate exterioare.
• Kvs: 5,8 m³/h.
• Presiune maximă de intrare: 16 bar.
• Interval de presiune de ieșire: 1,5-6 bar.
• Presetare: 3 bar.
• Cădere minimă de presiune: 1 bar.
• Temperatura maximă a fluidului: 40 °C în versiunea cu pahar transparent.
• Filtru fin integrat: da.
• Mărimea ochiurilor filtrului: 0,16 mm.
• Materialul filtrului: oțel inoxidabil.
• Paharul filtrului: material sintetic transparent.
• Corp: alamă rezistentă la dezincare.
• Racorduri: alamă.
• Cartuș: material sintetic de înaltă calitate.
• Diafragmă: EPDM.
• Garnituri: EPDM.
• Arc: oțel pentru arcuri.
• Scală de presiune: integrată.
• Conexiuni pentru manometru: da, pe ambele părți ale corpului.
• Manometru inclus: nu.
• Certificare: ACS.
• Omologare: DVGW.
• Omologare WRAS: până la 23 °C.

Protecție, reglare și filtrare într-un singur ansamblu

Resideo D06F-1A combină într-un singur dispozitiv reducerea presiunii și un filtru fin integrat, oferind o soluție completă pentru instalațiile de apă potabilă. Conexiunea de 1", DN25, Kvs 5,8 m³/h și reglarea între 1,5 și 6 bar permit adaptarea la numeroase instalații domestice, comerciale și industriale, în limitele stabilite de producător.

Paharul transparent facilitează verificarea stării filtrului, iar scaunul echilibrat ajută la menținerea stabilă a presiunii în aval față de variațiile din alimentare. Scala de reglaj, conexiunile pentru manometru și cartușul înlocuibil facilitează, de asemenea, punerea în funcțiune și întreținerea ulterioară a instalației.
