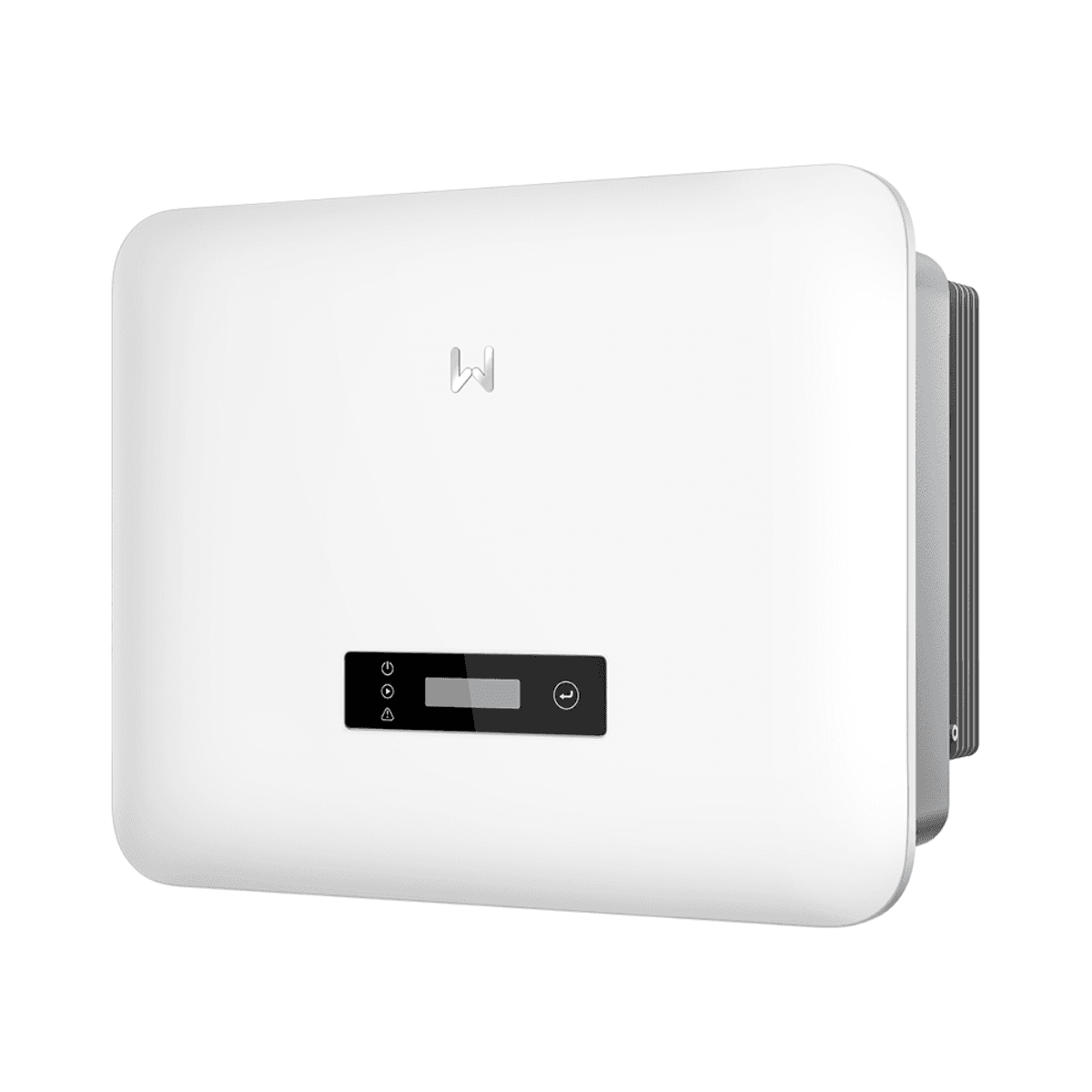

Invertor solar trifazat de 15 kW GoodWe GW15K-SDT-30

Invertorul solar trifazat GoodWe GW15K-SDT-30 din seria SDT G3 este conceput pentru instalații fotovoltaice rezidențiale și comerciale care necesită putere ridicată, eficiență și ușurință în integrare. Oferă o putere nominală de ieșire de 15 kilowați, admite până la 22,5 kilowați putere fotovoltaică de intrare și dispune de 2 trackere MPPT independente pentru optimizarea producției panourilor solare.

Cu o eficiență maximă de 98,5 la sută, protecție la exterior IP66 și răcire prin convecție naturală, GoodWe SDT G3 oferă o funcționare eficientă și silențioasă. Designul său compact, gama largă de tensiune fotovoltaică și diferitele opțiuni de comunicare facilitează integrarea în sisteme solare trifazate de autoconsum conectate la rețea.

Invertor fotovoltaic trifazat GoodWe SDT G3 de 15 kilowați

Referința GW15K-SDT-30 transformă curentul continuu generat de modulele fotovoltaice în curent alternativ trifazat compatibil cu rețeaua electrică.

Puterea sa nominală de ieșire este de 15 kilowați, în timp ce puterea activă maximă în curent alternativ ajunge la 16,5 kilowați. Această capacitate permite valorificarea instalațiilor fotovoltaice de putere ridicată, menținând un format compact.

Până la 22,5 kilowați putere fotovoltaică de intrare

Invertorul admite o putere maximă de intrare fotovoltaică de 22,5 kilowați, echivalentă cu un raport de supradimensionare în curent continuu de până la 1,5 ori față de puterea sa nominală.

Această posibilitate oferă mai multă flexibilitate în proiectarea câmpului fotovoltaic și permite instalarea unei puteri de module superioare puterii nominale de ieșire a invertorului, cu respectarea limitelor electrice stabilite de GoodWe.

2 trackere MPPT independente

GoodWe GW15K-SDT-30 dispune de 2 trackere ale punctului de putere maximă MPPT, cu un șir fotovoltaic pentru fiecare tracker.

Cele două MPPT permit gestionarea independentă a două grupuri de module, facilitând instalațiile cu orientări, înclinații sau condiții de iradiere diferite.

• Număr de trackere MPPT: 2.
• Număr de șiruri per MPPT: 1.
• Curent maxim de intrare per MPPT: 22 amperi.
• Curent maxim de scurtcircuit per MPPT: 27,5 amperi.

Pregătit pentru module fotovoltaice de putere mare

Curentul maxim de intrare de 22 amperi per MPPT permite utilizarea invertorului cu module solare moderne, de curent ridicat, cu condiția ca parametrii electrici ai câmpului fotovoltaic să se încadreze în limitele stabilite de producător.

Această caracteristică facilitează proiectarea instalațiilor cu panouri fotovoltaice din generațiile actuale și contribuie la o mai mare flexibilitate în selecția modulelor.

Tensiune maximă de intrare de 1.100 volți

Invertorul admite o tensiune maximă de intrare de 1.100 volți și funcționează cu o tensiune nominală de intrare de 600 volți.

Intervalul de funcționare al trackere-lor MPPT este cuprins între 140 și 1.000 volți, iar intervalul MPPT pentru funcționare la putere nominală al modelului de 15 kilowați este situat între 480 și 850 volți.

• Tensiune maximă de intrare: 1.100 volți.
• Tensiune nominală de intrare: 600 volți.
• Tensiune de pornire: 160 volți.
• Interval de funcționare MPPT: între 140 și 1.000 volți.
• Interval MPPT la putere nominală: între 480 și 850 volți.

Putere nominală trifazată de 15 kilowați

Pe partea de curent alternativ, GW15K-SDT-30 oferă o putere activă nominală de 15 kilowați și o putere aparentă nominală de 15 kilovoltamperi.

Puterea activă maximă ajunge la 16,5 kilowați, în timp ce curentul nominal de ieșire este de 21,8 amperi, iar curentul maxim de ieșire ajunge la 25 amperi.

Compatibil cu rețele trifazate uzuale

Invertorul admite principalele tensiuni utilizate în rețelele trifazate europene:

• 220/380 volți.
• 230/400 volți.
• 240/415 volți.

Poate fi utilizat în configurații 3L/N/PE sau 3L/PE, în funcție de caracteristicile rețelei și de cerințele locale de instalare.

Frecvența nominală a rețelei poate fi de 50 sau 60 hertzi.

Eficiență maximă de 98,5 la sută

GoodWe GW15K-SDT-30 atinge o eficiență maximă de 98,5 la sută și o eficiență europeană de 98,2 la sută, reducând pierderile în timpul conversiei energiei fotovoltaice în curent alternativ.

Topologia sa este fără izolație prin transformator, o configurație obișnuită la invertoarele fotovoltaice moderne, orientată spre obținerea unei eficiențe ridicate și a unei dimensiuni reduse.

Răcire naturală și funcționare silențioasă

Modelul de 15 kilowați utilizează răcire prin convecție naturală, fără a necesita ventilator pentru funcționarea obișnuită.

GoodWe specifică o emisie acustică sub 30 de decibeli, favorizând instalarea în medii rezidențiale și comerciale unde se urmărește reducerea zgomotului de funcționare.

Protecție IP66 pentru instalare la interior și exterior

Invertorul dispune de un grad de protecție IP66, oferind o protecție ridicată împotriva pătrunderii prafului și apei în condițiile definite de această clasificare.

În plus, GoodWe stabilește o clasă anticorozivă C4, oferind rezistență în medii cu expunere semnificativă la coroziune.

Aceste caracteristici permit utilizarea invertorului în instalații interioare sau exterioare, cu respectarea cerințelor de amplasare și montaj stabilite de producător.

Interval larg de temperatură de funcționare

GW15K-SDT-30 este pregătit să funcționeze la temperaturi ambientale cuprinse între -30 și 60 de grade Celsius.

Reducerea puterii în funcție de temperatură începe de la aproximativ 45 de grade Celsius, în funcție de condițiile reale de funcționare.

• Temperatură de funcționare: între -30 și 60 de grade Celsius.
• Temperatură de depozitare: între -40 și 70 de grade Celsius.
• Umiditate relativă: între 0 și 100 la sută.
• Altitudine maximă de funcționare: 4.000 de metri.

Protecții electrice integrate

Invertorul încorporează diferite sisteme de protecție destinate supravegherii atât a câmpului fotovoltaic, cât și a conexiunii la rețeaua electrică.

• Monitorizarea curentului șirurilor fotovoltaice.
• Detecția rezistenței de izolație fotovoltaică.
• Monitorizarea curentului rezidual.
• Protecție împotriva polarității inverse în curent continuu.
• Protecție anti-insularizare.
• Protecție împotriva supracurentului în curent alternativ.
• Protecție împotriva scurtcircuitelor în curent alternativ.
• Protecție împotriva supratensiunii în curent alternativ.
• Întrerupător de curent continuu integrat.
• Oprire de la distanță integrată.

Protecție împotriva supratensiunilor

GoodWe GW15K-SDT-30 include standard protecție împotriva supratensiunilor de tip III atât în curent continuu, cât și în curent alternativ.

GoodWe prevede, de asemenea, posibilitatea configurării echipamentului cu protecții împotriva supratensiunilor de tip II opționale, în funcție de versiune și de configurația solicitată.

AFCI opțional pentru detectarea arcurilor electrice

Invertorul poate include opțional protecție AFCI împotriva defectelor de arc electric pe partea de curent continuu.

Când sistemul detectează condițiile asociate unui arc electric, invertorul își poate opri funcționarea pentru a contribui la protejarea instalației fotovoltaice.

Funcții opționale pentru instalații avansate

GoodWe prevede diferite opțiuni suplimentare pentru seria SDT G3, printre care:

• AFCI pentru detectarea arcului electric.
• Sistem de oprire rapidă.
• Recuperare PID.
• Alimentare electrică pe timp de noapte.

Disponibilitatea acestor funcții depinde de versiunea concretă a echipamentului și de accesoriile sau configurațiile selectate.

Comunicare și monitorizarea instalației solare

Invertorul include comunicare RS485 și acceptă diferite module de comunicare pentru supravegherea stării de funcționare a instalației fotovoltaice.

În funcție de configurație, poate utiliza comunicare prin Wi-Fi, Ethernet, Bluetooth sau 4G. Opțiunile concrete depind de modulul de comunicare instalat.

Protocoalele compatibile includ Modbus RTU conform SunSpec și Modbus TCP.

Monitorizare prin aplicațiile GoodWe

Conectivitatea invertorului permite consultarea parametrilor de funcționare și producție prin instrumentele de monitorizare compatibile GoodWe.

Comunicarea Bluetooth permite configurarea locală, iar modulele de comunicare compatibile facilitează conectarea la platformele de supraveghere ale producătorului.

Compatibil cu monitorizarea consumului

Când este combinat cu un contor inteligent GoodWe compatibil, instalația poate include funcții suplimentare precum monitorizarea consumului de energie 24 de ore din 24 și anumite funcții de gestionare inteligentă a energiei.

Această integrare permite vizualizarea nu doar a generării fotovoltaice, ci și a comportamentului energetic general al instalației.

Design compact de 16,6 kilograme

GW15K-SDT-30 îmbină cei 15 kilowați de putere nominală cu un corp relativ compact și ușor.

• Lățime: 491 milimetri.
• Înălțime: 392 milimetri.
• Adâncime: 210 milimetri.
• Greutate: aproximativ 16,6 kilograme.

Aceste dimensiuni facilitează transportul, manipularea și montajul echipamentului în comparație cu invertoarele trifazate de dimensiuni mai mari.

Conectori pentru câmpul fotovoltaic și rețea

Intrările de curent continuu utilizează conectori MC4 pentru conductori cu secțiuni cuprinse între 4 și 6 milimetri pătrați.

Conexiunea de curent alternativ utilizează un terminal OT/DT care admite conductori de până la 16 milimetri pătrați pentru această referință.

Caracteristici tehnice ale GoodWe GW15K-SDT-30

• Marcă: GoodWe.
• Serie: SDT G3.
• Referință: GW15K-SDT-30.
• Tip produs: invertor fotovoltaic trifazat conectat la rețea.
• Putere nominală de ieșire: 15 kilowați.
• Putere activă maximă de ieșire: 16,5 kilowați.
• Putere aparentă nominală: 15 kilovoltamperi.
• Putere aparentă maximă: 16,5 kilovoltamperi.
• Putere maximă de intrare fotovoltaică: 22,5 kilowați.
• Tensiune maximă de intrare: 1.100 volți.
• Tensiune nominală de intrare: 600 volți.
• Tensiune de pornire: 160 volți.
• Interval de funcționare MPPT: între 140 și 1.000 volți.
• Interval MPPT la putere nominală: între 480 și 850 volți.
• Număr de trackere MPPT: 2.
• Număr de șiruri per MPPT: 1.
• Curent maxim de intrare per MPPT: 22 amperi.
• Curent maxim de scurtcircuit per MPPT: 27,5 amperi.
• Curent nominal de ieșire: 21,8 amperi.
• Curent maxim de ieșire: 25 amperi.
• Tensiuni nominale de ieșire: 220/380, 230/400 sau 240/415 volți.
• Configurație de rețea: 3L/N/PE sau 3L/PE.
• Frecvență nominală: 50 sau 60 hertzi.
• Factor de putere: aproximativ 1, reglabil între 0,8 avansat și 0,8 întârziat.
• Distorsiune armonică totală maximă: sub 3 la sută.
• Eficiență maximă: 98,5 la sută.
• Eficiență europeană: 98,2 la sută.
• Grad de protecție: IP66.
• Clasă anticorozivă: C4.
• Clasă de protecție electrică: clasa I.
• Răcire: convecție naturală.
• Emisie acustică: sub 30 de decibeli.
• Topologie: fără izolație prin transformator.
• Consum propriu pe timp de noapte: sub 1 watt.
• Temperatură de funcționare: între -30 și 60 de grade Celsius.
• Temperatură de depozitare: între -40 și 70 de grade Celsius.
• Altitudine maximă de funcționare: 4.000 de metri.
• Umiditate relativă: între 0 și 100 la sută.
• Comunicare: RS485 și opțiuni Wi-Fi, Ethernet, Bluetooth sau 4G, în funcție de configurație.
• Protocoale: Modbus RTU conform SunSpec și Modbus TCP.
• Întrerupător de curent continuu: integrat.
• Oprire de la distanță: integrată.
• AFCI: opțional.
• Oprire rapidă: opțională.
• Recuperare PID: opțională.
• Protecție împotriva supratensiunilor: tip III standard, tip II opțional în curent continuu și alternativ.
• Conectori fotovoltaici: MC4.
• Lățime: 491 milimetri.
• Înălțime: 392 milimetri.
• Adâncime: 210 milimetri.
• Greutate: aproximativ 16,6 kilograme.

Invertor trifazat compact pentru autoconsum rezidențial și comercial

GoodWe GW15K-SDT-30 combină 15 kilowați de putere nominală, capacitatea de a conecta până la 22,5 kilowați de module fotovoltaice și 2 trackere MPPT într-un echipament compact, silențios și pregătit pentru funcționare în exterior datorită protecției IP66.

Eficiența sa ridicată, compatibilitatea cu module solare de curent mare, protecțiile integrate și opțiunile de monitorizare fac din seria SDT G3 o soluție deosebit de potrivită pentru instalații fotovoltaice trifazate rezidențiale și comerciale care urmăresc maximizarea producției și o gestionare avansată a sistemului.
