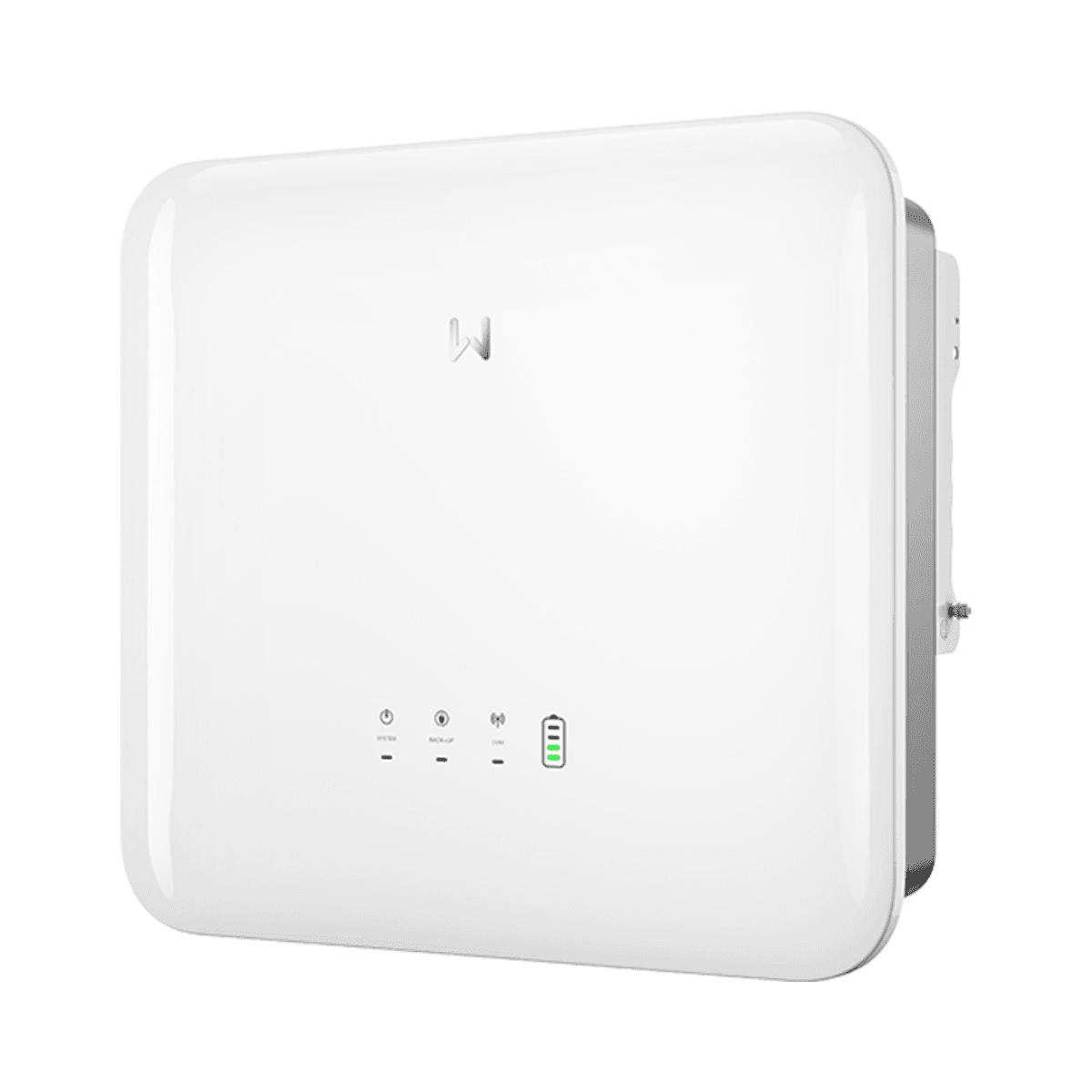

Invertor solar hibrid trifazat 15 kW 2 MPPT GoodWe GW15K-ET-20

GoodWe GW15K-ET-20 este un invertor solar hibrid trifazat de 15 kW din seria ET G2, proiectat pentru instalații fotovoltaice cu stocare de energie. Acesta combină gestionarea producției solare, încărcarea și descărcarea bateriilor de înaltă tensiune și o ieșire de backup puternică, permițând creșterea autoconsumului și menținerea alimentării sarcinilor compatibile în cazul unei întreruperi a rețelei electrice.

Acest model integrează 3 trackere MPPT independente, admite până la 24.000 W putere fotovoltaică de intrare și funcționează cu baterii litiu-ion de înaltă tensiune într-un interval de 150 până la 720 V. Eficiența sa maximă ajunge la 98,2% și dispune de conectivitate WiFi, LAN și Bluetooth, protecție IP66 și răcire prin convecție naturală.

Invertor hibrid trifazat de 15 kW

GW15K-ET-20 oferă o putere nominală de ieșire de 15.000 W și o putere aparentă nominală și maximă la rețea de 15.000 VA. Este proiectat pentru rețele trifazate de 380/400 V cu conexiune 3L/N/PE și poate funcționa la frecvențe nominale de 50 sau 60 Hz.

Curentul maxim de ieșire la rețea este de 21,7 A. Factorul de putere poate fi ajustat de la 0,8 capacitiv la 0,8 inductiv, iar distorsiunea armonică totală maximă se menține sub 3%.

3 MPPT pentru o flexibilitate fotovoltaică mai mare

În contrast cu ceea ce era indicat inițial în titlul furnizat, documentația oficială GoodWe confirmă că GW15K-ET-20 dispune de 3 trackere MPPT independente, cu un string fotovoltaic pentru fiecare MPPT.

Această configurație permite distribuirea modulelor solare între trei grupuri cu orientări, înclinații sau condiții de iradiere diferite. Fiecare MPPT urmărește independent punctul de putere maximă, facilitând proiectarea instalațiilor cu acoperișuri complexe.

Invertorul admite o putere maximă de intrare fotovoltaică de 24.000 W, o tensiune maximă de intrare de 1.000 V și un interval operațional MPPT de 120 până la 850 V. Tensiunea nominală de intrare este de 620 V, iar tensiunea de pornire este de 150 V.

Compatibil cu module fotovoltaice de mare putere

Fiecare MPPT admite un curent maxim de intrare de 16 A și un curent maxim de scurtcircuit de 24 A. Aceste caracteristici permit integrarea modulelor fotovoltaice actuale de putere ridicată, cu condiția ca proiectarea stringului să respecte limitele electrice stabilite de GoodWe.

Pregătit pentru baterii de înaltă tensiune

Ca invertor hibrid, GoodWe GW15K-ET-20 include o intrare dedicată pentru baterii litiu-ion compatibile. Intervalul de tensiune al bateriei se extinde de la 150 până la 720 V, cu o tensiune nominală de 500 V.

Curentul continuu maxim de încărcare și descărcare este de 40 A. Pentru acest model, GoodWe declară o putere maximă de încărcare de 24.000 W și o putere maximă de descărcare de 16.500 W.

Comunicarea cu sistemul de management al bateriei BMS se realizează prin RS485 sau CAN, permițând coordonarea funcționării invertorului și a bateriei compatibile.

Ieșire backup de 15 kVA

Unul dintre principalele avantaje ale seriei ET G2 este capacitatea de backup. GW15K-ET-20 dispune de o ieșire de rezervă cu o putere aparentă nominală de 15.000 VA, astfel încât poate menține alimentate sarcini selectate atunci când alimentarea din rețea este întreruptă, cu condiția să existe suficientă energie disponibilă în baterie sau în câmpul fotovoltaic.

În funcționare fără rețea poate furniza până la 15.000 VA în mod continuu și poate atinge temporar până la 18.000 VA timp de 60 de secunde. Această capacitate suplimentară facilitează pornirea și funcționarea anumitor echipamente cu cerințe punctuale mai mari decât consumul lor nominal.

GoodWe specifică pentru seria ET G2 o comutare de backup echivalentă cu un sistem SAI/UPS, cu un timp sub 10 ms, concepută pentru a reduce întreruperile la sarcinile conectate la ieșirea de backup.

Funcționare trifazată cu sarcini dezechilibrate

Seria ET G2 este pregătită să funcționeze cu sarcini trifazate dezechilibrate, o caracteristică importantă în locuințe și instalații profesionale mici, unde consumul nu este distribuit în mod egal între cele trei faze.

GoodWe prevede posibilitatea de alimentare 100% dezechilibrată, permițând o gestionare mai flexibilă a sarcinilor în limitele electrice și de configurare stabilite pentru sistem.

Eficiență maximă de 98,2%

GoodWe GW15K-ET-20 atinge o eficiență maximă de 98,2% și o eficiență europeană de 97,5%. Eficiența maximă în procesul baterie-rețea este de 97,5%, în timp ce eficiența de urmărire MPPT ajunge la 99,5%.

Aceste performanțe sunt orientate spre minimizarea pierderilor în timpul conversiei energiei și valorificarea eficientă atât a producției fotovoltaice, cât și a energiei stocate.

Protecții integrate

Invertorul încorporează diferite funcții de protecție și monitorizare pentru câmpul fotovoltaic, baterie și conexiunea la rețea.

• Detecția rezistenței de izolație fotovoltaică: integrată.
• Monitorizarea curentului rezidual: integrată.
• Protecție împotriva polarității inverse CC: integrată.
• Protecție împotriva polarității inverse a bateriei: integrată.
• Protecție anti-insularizare: integrată.
• Protecție împotriva supracurentului CA: integrată.
• Protecție împotriva scurtcircuitului CA: integrată.
• Protecție împotriva supratensiunii CA: integrată.
• Întrerupător de curent continuu: integrat.
• Protecție împotriva supratensiunilor CC: SPD Tip II.
• Protecție împotriva supratensiunilor CA: SPD Tip II.
• Oprire de la distanță: integrată.
• PV AFCI 3.0: disponibil opțional.

WiFi, LAN, Bluetooth, RS485 și CAN

GW15K-ET-20 oferă diferite interfețe de comunicare pentru integrarea în sisteme de monitorizare și management energetic. Comunicarea cu portalul se realizează prin WiFi, LAN și Bluetooth, în timp ce contorul de energie utilizează RS485.

Pentru comunicarea cu sistemul BMS al bateriei dispune de interfețe RS485 și CAN. Echipamentul include indicatoare LED și permite configurarea și supravegherea prin WLAN și aplicația compatibilă GoodWe.

Contor inteligent integrat

GoodWe prezintă seria ET G2 cu contor inteligent integrat, facilitând monitorizarea fluxurilor energetice între generarea fotovoltaică, baterie, consumuri și rețeaua electrică. Aceste informații permit sistemului să gestioneze diferitele surse de energie și să optimizeze strategiile de autoconsum.

Protecție IP66 și răcire naturală

Invertorul are grad de protecție IP66, oferind o rezistență ridicată la pătrunderea prafului și apei. Este proiectat pentru montaj pe perete și poate funcționa într-un interval de temperatură ambientală cuprins între -35 și +60 °C.

Răcirea se realizează prin convecție naturală, eliminând necesitatea ventilatoarelor pentru disiparea obișnuită a căldurii. Echipamentul admite o umiditate relativă de la 0 la 100% și o altitudine maximă de funcționare de 4.000 de metri.

Caracteristici tehnice ale GoodWe GW15K-ET-20

• Marcă: GoodWe.
• Referință: GW15K-ET-20.
• Serie: ET G2.
• Tip: invertor solar hibrid.
• Rețea: trifazată.
• Putere nominală de ieșire: 15.000 W.
• Putere aparentă nominală la rețea: 15.000 VA.
• Putere aparentă maximă la rețea: 15.000 VA.
• Tensiune nominală de ieșire: 400 / 380 V, 3L/N/PE.
• Frecvență nominală: 50 / 60 Hz.
• Curent maxim de ieșire la rețea: 21,7 A.
• Factor de putere: de la 0,8 capacitiv la 0,8 inductiv.
• Distorsiune armonică totală: <3%.
• Număr de MPPT: 3.
• Stringuri per MPPT: 1.
• Putere maximă de intrare fotovoltaică: 24.000 W.
• Tensiune maximă de intrare FV: 1.000 V.
• Interval de tensiune MPPT: 120-850 V.
• Tensiune de pornire FV: 150 V.
• Tensiune nominală FV: 620 V.
• Curent maxim de intrare per MPPT: 16 A.
• Curent maxim de scurtcircuit per MPPT: 24 A.
• Tip baterie: litiu-ion.
• Număr de intrări baterie: 1.
• Interval de tensiune baterie: 150-720 V.
• Tensiune nominală baterie: 500 V.
• Tensiune de pornire baterie: 150 V.
• Curent maxim continuu de încărcare: 40 A.
• Curent maxim continuu de descărcare: 40 A.
• Putere maximă de încărcare: 24.000 W.
• Putere maximă de descărcare: 16.500 W.
• Putere nominală backup: 15.000 VA.
• Putere maximă backup fără rețea: 15.000 VA continuu / 18.000 VA timp de 60 s.
• Curent maxim la ieșirea de rezervă: 21,7 A / 26,1 A timp de 60 s.
• Timp de comutare backup: <10 ms conform GoodWe.
• Eficiență maximă: 98,2%.
• Eficiență europeană: 97,5%.
• Eficiență maximă baterie-rețea: 97,5%.
• Eficiență MPPT: 99,5%.
• Comunicare cu BMS: RS485 și CAN.
• Comunicare cu contorul: RS485.
• Conectivitate cu portalul: WiFi, LAN și Bluetooth.
• Interfață utilizator: LED, WLAN și aplicație.
• Protecție împotriva supratensiunilor CC: Tip II.
• Protecție împotriva supratensiunilor CA: Tip II.
• AFCI 3.0: opțional.
• Răcire: convecție naturală.
• Grad de protecție: IP66.
• Temperatură de funcționare: -35 până la +60 °C.
• Umiditate relativă: 0-100%.
• Altitudine maximă: 4.000 m.
• Topologie: fără izolație.
• Montaj: pe perete.
• Dimensiuni: 496 x 460 x 221 mm.
• Greutate: 25 kg.

Gestionare completă a generării, stocării și backupului

GoodWe GW15K-ET-20 reunește într-un singur echipament conversia energiei fotovoltaice, gestionarea bateriilor de înaltă tensiune și o ieșire de backup trifazată de 15 kVA. Cele trei MPPT-uri permit proiectarea câmpurilor solare cu orientări diferite, în timp ce intrarea fotovoltaică de până la 24 kW oferă o marjă largă pentru dimensionarea instalației.

Combinația dintre 15 kW putere nominală, eficiență maximă de 98,2%, baterie de la 150 la 720 V, backup cu comutare rapidă, protecție IP66 și conectivitate WiFi, LAN și Bluetooth transformă GW15K-ET-20 într-o soluție deosebit de completă pentru instalații fotovoltaice trifazate cu stocare și cu obiectivul unei autonomii energetice mai mari.

Important: bateria, câmpul fotovoltaic, protecțiile externe și celelalte componente ale instalației trebuie selectate dintre soluții compatibile și dimensionate conform specificațiilor GoodWe și normativelor aplicabile.
