Cutie de distribuție etanșă 18 module + 8 deschideri 90x100

Cutia de distribuție etanșă Schneider Electric 13182 este o carcasă de suprafață din gama Kaedra / Mureva, concepută pentru a combina aparataj modular cu prize, butoane și alte mecanisme. Dispune de un rând pentru 18 module de 18 mm și 8 deschideri de 90 x 100 mm, oferind o soluție versatilă pentru tablouri electrice în instalații rezidențiale, terțiare și industriale.

Datorită gradelor de protecție IP65 și IK09, carcasei din polimer auto-stingător și izolației electrice de clasa II, este pregătită pentru instalații în care este necesară o protecție ridicată împotriva prafului, apei și impacturilor mecanice. Schneider Electric indică utilizarea acesteia atât în interior, cât și în exterior.

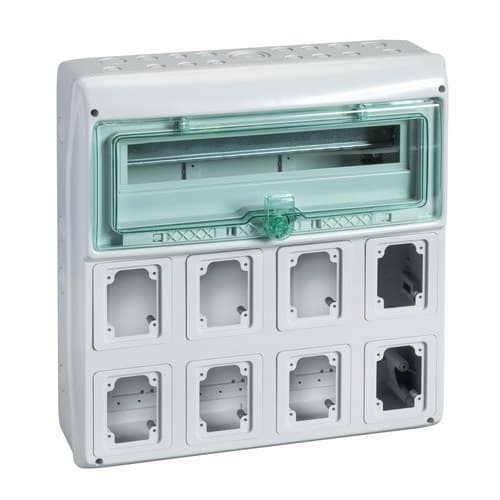

Cutie etanșă Schneider Electric Kaedra cu 18 module

Referința 13182 include o zonă modulară echipată cu șină DIN pentru instalarea dispozitivelor de protecție, comutație și control în format modular de 18 mm.

Cutia dispune de:

• 1 rând orizontal.
• 18 module de 18 mm pe rând.
• 8 deschideri de interfață de 90 x 100 mm.
• Șină DIN integrată.
• Ușă frontală transparentă.

Această configurație permite reunirea într-o singură carcasă a protecțiilor electrice și a prizelor sau elementelor de comandă necesare instalației.

8 deschideri de 90 x 100 mm pentru prize și mecanisme

Partea inferioară a cutiei include 8 deschideri standardizate de 90 x 100 mm, destinate instalării prizelor și altor mecanisme compatibile cu gama Schneider Electric.

Conform documentației Schneider Electric, referința 13182 se livrează cu 8 plăci reductoare pentru prize de 65 x 85 mm și 2 plăci pentru comenzi prin buton. Acest lucru facilitează adaptarea deschiderilor la diferite elemente din gamă.

Schneider Electric prevede, de exemplu, instalarea de prize industriale sau casnice și baze pentru conectori de date prin accesoriile corespunzătoare.

Protecție IP65 pentru interior și exterior

Cutia are un grad de protecție IP65. Această clasificare oferă protecție împotriva pătrunderii prafului și a jeturilor de apă, cu condiția ca carcasa, mecanismele și intrările de cablu să fie instalate corect, conform instrucțiunilor producătorului.

Datorită acestei caracteristici, poate fi utilizată în instalații interioare și exterioare unde este necesară o carcasă mai bine protejată decât un tablou electric convențional.

Este deosebit de potrivită pentru:

• Garaje și parcări.
• Ateliere.
• Depozite.
• Spații tehnice.
• Instalații industriale.
• Zone exterioare protejate.
• Tablouri de distribuție cu prize.
• Instalații rezidențiale și terțiare expuse la praf sau umiditate.

Rezistență mecanică IK09

Pe lângă etanșeitate, carcasa oferă un grad de rezistență la impact IK09. Această caracteristică îi conferă robustețe în fața loviturilor accidentale și permite utilizarea în medii tehnice unde tabloul poate fi mai expus solicitărilor mecanice.

Combinația IP65 + IK09 oferă o protecție adecvată pentru numeroase aplicații profesionale în interior și exterior.

Clasa II cu dublă izolație

Schneider Electric 13182 dispune de izolație electrică clasa II prin dublă izolație. Designul izolant al carcasei contribuie la protecția împotriva contactului cu părțile electrice în condițiile de instalare prevăzute de producător.

Carcasa este fabricată din polimer auto-stingător, material ales pentru utilizarea în carcase electrice și tablouri de distribuție.

Ușă transparentă pentru vizualizarea aparatajului

Zona destinată dispozitivelor modulare include o ușă transparentă de culoare verde. Astfel, este posibilă verificarea vizuală a stării întreruptoarelor automate, diferențialelor și a altor dispozitive instalate fără a deschide cutia.

Corpul carcasei are un finisaj gri deschis RAL 7035, obișnuit în tablourile și echipamentele electrice profesionale.

Montaj pe suprafață

Cutia Schneider Electric 13182 este proiectată pentru montaj pe suprafață. Dimensiunile sale permit găzduirea atât a aparatajului modular, cât și a elementelor instalate în cele opt deschideri inferioare.

Cablarea poate fi introdusă în cutie prin intrările prevăzute în carcasă. Documentația tehnică indică prezența a 17 predecupări PG/ISO, facilitând adaptarea intrărilor la dispunerea cablurilor fiecărei instalații.

Dimensiunile cutiei Schneider Electric 13182

• Lățime: 448 mm.
• Înălțime: 460 mm.
• Adâncime: 160 mm.
• Adâncime interioară: 91 mm.
• Dimensiunea deschiderilor: 90 x 100 mm.
• Greutate aproximativă: 3,4 kg.

Formatul său permite integrarea într-un singur ansamblu a unei zone ample de distribuție electrică și a până la opt mecanisme, evitând necesitatea instalării mai multor cutii independente.

Curent nominal și disipare

Schneider Electric specifică pentru această carcasă un curent nominal de până la 90 A și o putere de disipare de 39 W.

Aceste valori trebuie luate în considerare împreună cu configurația reală a aparatajului instalat, condițiile ambientale, cablarea și instrucțiunile de montaj pentru a asigura o instalație corect dimensionată.

Echipament furnizat

Documentația tehnică Schneider Electric specifică următorul echipament pentru carcasă:

• Șină DIN pentru aparataj modular.
• 8 plăci pentru prize de 65 x 85 mm.
• 2 plăci pentru comenzi prin buton.
• 2 elemente de fixare pentru cablare.
• Ușă frontală transparentă.

Versiunea comercializată în prezent de Schneider Electric este identificată ca fără bornier, astfel încât elementele suplimentare de conexiune necesare trebuie selectate în funcție de configurația tabloului.

Compatibilă cu prize și mecanisme Schneider Electric

Cele opt deschideri oferă o flexibilitate ridicată pentru configurarea tabloului în funcție de nevoile proiectului. Schneider Electric documentează utilizarea acestei cutii cu prize casnice și industriale, butoane, lămpi de semnalizare și baze pentru conexiuni de date, folosind plăcile și adaptoarele corespunzătoare.

Plăcile reductoare furnizate permit transformarea deschiderilor de 90 x 100 mm în format 65 x 85 mm pentru anumite mecanisme compatibile.

Caracteristici tehnice Schneider Electric 13182

• Marcă: Schneider Electric.
• Referință: 13182.
• Gama: Kaedra / Mureva.
• Tip produs: cutie sau carcasă etanșă pentru distribuție și prize.
• Instalare: montaj pe suprafață.
• Număr de rânduri: 1.
• Module pe rând: 18 module de 18 mm.
• Număr de deschideri: 8.
• Dimensiunea deschiderilor: 90 x 100 mm.
• Tip șină: DIN.
• Grad de protecție: IP65.
• Rezistență la impact: IK09.
• Clasa de izolație: clasa II, dublă izolație.
• Material: polimer auto-stingător.
• Curent nominal: până la 90 A.
• Putere de disipare: 39 W.
• Număr de predecupări PG/ISO: 17.
• Ușă: transparentă verde.
• Culoarea carcasei: gri deschis RAL 7035.
• Lățime: 448 mm.
• Înălțime: 460 mm.
• Adâncime: 160 mm.
• Adâncime interioară: 91 mm.
• Greutate aproximativă: 3,4 kg.
• Utilizare: interior și exterior.

O soluție etanșă pentru distribuție și prize

Cutia etanșă Schneider Electric 13182 permite reunirea distribuției electrice și a prizelor de serviciu într-o singură carcasă robustă. Cele 18 module DIN și 8 deschideri de 90 x 100 mm oferă spațiu pentru configurarea unor tablouri adaptate atelierelor, garajelor, instalațiilor terțiare, zonelor tehnice și aplicațiilor industriale.

Protecția IP65 și IK09, dubla izolație clasa II, carcasa din polimer auto-stingător și ușa transparentă permit realizarea unui tablou rezistent și ușor de inspectat, pregătit pentru instalații solicitante atât la interior, cât și la exterior.

Important: pentru menținerea gradului de protecție IP65 trebuie utilizate mecanisme, accesorii, presetupe și sisteme de intrare adecvate, precum și respectate instrucțiunile de montaj Schneider Electric.
