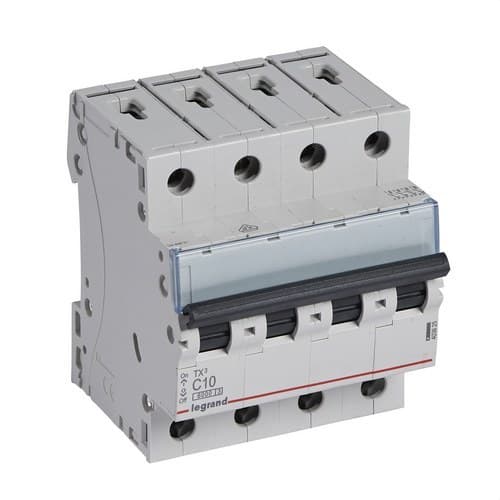

Siguranță automată TX3 4P 10A Curba C Curba C 6kA

Magnetotermicul Legrand TX³ 4P de 10 amperi, referința 403625, este un întrerupător automat tetrapolar conceput pentru a proteja instalațiile electrice împotriva suprasarcinilor și scurtcircuitelor. De asemenea, permite realizarea funcțiilor de comandă, secționare și izolare a circuitului.

Parte din gama TX³ de la Legrand, dispune de 4 poli protejați, curent nominal de 10 amperi, tensiune nominală de 400 volți în curent alternativ și caracteristică de declanșare curba C. Puterea de rupere ajunge la 6 kiloamperi la 400 volți, oferind o soluție adecvată pentru tablouri electrice în instalații rezidențiale, terțiare și alte aplicații de distribuție electrică.

Protecție împotriva suprasarcinilor și scurtcircuitelor

Acest întrerupător magnetotermic combină protecția termică împotriva suprasarcinilor și protecția magnetică împotriva scurtcircuitelor. Astfel, întrerupe automat alimentarea atunci când curentul depășește valorile admisibile, ajutând la protejarea conductoarelor și a echipamentelor conectate la instalație.

Curba de declanșare C stabilește un prag magnetic instantaneu situat între 5 și 10 ori curentul nominal. Pentru acest model de 10 amperi, declanșarea magnetică la scurtcircuit are loc într-un interval cuprins între 50 și 100 amperi.

Întrerupător tetrapolar pentru instalații trifazate

Legrand 403625 are 4 poli total și 4 poli protejați, permițând deconectarea simultană a conductoarelor instalației. Configurația tetrapolară este deosebit de potrivită pentru circuite trifazate cu nul, în care este necesară o manevră comună.

Dispozitivul funcționează la o tensiune nominală de 400 volți și admite o frecvență de funcționare între 50 și 60 hertzi.

Putere de rupere de 6 kiloamperi

Magnetotermicul TX³ oferă o putere de rupere nominală Icn de 6 kiloamperi la 400 volți conform standardului EN 60898-1. La 230 volți, puterea de rupere nominală atinge 10 kiloamperi.

Capacitatea de rupere permite dispozitivului să întrerupă în siguranță curenți mari de scurtcircuit în limitele stabilite pentru produs.

Montaj modular pe șină DIN

Întrerupătorul este proiectat pentru instalare pe șină DIN în interiorul tablourilor electrice. Ocupă 4 module, facilitând integrarea alături de alte dispozitive modulare de protecție, comandă și control.

Are o adâncime de instalare de 44 milimetri și un grad de protecție IP20 împotriva contactului cu elementele interne, odată instalat conform indicațiilor producătorului.

Conectare sigură și flexibilă

Magnetotermicul poate fi alimentat atât din partea superioară, cât și din partea inferioară, prin conductor de cupru sau pieptene de conexiune compatibil, oferind mai multă flexibilitate în timpul montajului tabloului electric.

Bornele sale admit conductoare de până la 25 milimetri pătrați în cablu flexibil și până la 35 milimetri pătrați în conductor rigid. Conexiunea este protejată împotriva contactului direct și dispune de șuruburi concepute pentru a facilita cablarea.

Identificarea facilă a circuitului

Legrand TX³ include suporturi pentru etichete, permițând identificarea clară a circuitului protejat în interiorul tabloului electric. Această caracteristică facilitează lucrările de instalare, întreținere și localizare a circuitelor.

În plus, magnetotermicul poate fi completat cu anumite accesorii și auxiliare din gama DX³ de la Legrand, extinzând posibilitățile de comandă și semnalizare în funcție de necesitățile instalației.

Caracteristici tehnice ale Legrand 403625

• Marcă: Legrand.
• Gamă: TX³.
• Referință: 403625.
• EAN: 3245064036252.
• Tip produs: întrerupător automat magnetotermic.
• Număr de poli: 4.
• Număr de poli protejați: 4.
• Curent nominal: 10 amperi.
• Curba de declanșare: C.
• Prag de declanșare magnetică: între 5 și 10 ori curentul nominal.
• Tensiune nominală: 400 volți.
• Tip de tensiune: curent alternativ.
• Frecvență: de la 50 la 60 hertzi.
• Putere de rupere Icn la 400 volți: 6 kiloamperi.
• Putere de rupere Icn la 230 volți: 10 kiloamperi.
• Tensiune nominală de izolație Ui: 500 volți.
• Tensiune suportată la impuls Uimp: 4 kilovolți.
• Clasa de limitare a energiei: 3.
• Număr de module: 4.
• Adâncime de instalare: 44 milimetri.
• Montaj: șină DIN.
• Grad de protecție: IP20.
• Grad de poluare: 2.
• Capacitate de conectare cu conductor flexibil: până la 25 milimetri pătrați.
• Capacitate de conectare cu conductor rigid: până la 35 milimetri pătrați.
• Standard de referință: IEC/EN 60898-1.

Magnetotermic Legrand TX³ pentru tablouri electrice

Datorită configurației sale de 4 poli, intensității nominale de 10 amperi, curbei C și puterii de rupere de 6 kiloamperi la 400 volți, magnetotermicul Legrand 403625 oferă protecție împotriva principalelor anomalii de supracurent care pot apărea într-o instalație electrică.

Formatul său modular pentru șină DIN, bornele protejate, posibilitatea de alimentare superioară sau inferioară și suportul integrat pentru etichete facilitează atât instalarea inițială, cât și operațiunile ulterioare de identificare și întreținere a tabloului electric.
