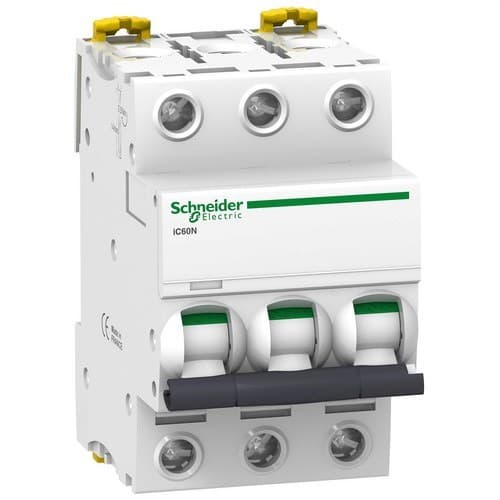

Siguranță automată IC60N 3P 63A Curbă D

Magnetotermicul Schneider Electric Acti9 iC60N A9F75363 este un întrerupător automat modular de 3 poli protejați, 63 A și curbă de declanșare D, conceput pentru a proteja circuitele electrice împotriva suprasarcinilor și scurtcircuitelor. Oferă o putere de rupere de 6 kA la 400 V CA conform IEC/EN 60898-1 și de 10 kA la 380-415 V CA conform IEC/EN 60947-2, combinând protecția termomagnetică, capacitatea ridicată de întrerupere și formatul modular pentru tablouri electrice.

Curba sa D este recomandată în special pentru circuite care pot prezenta curenți mari la conectare sau la pornire, precum motoare, transformatoare, utilaje și anumite echipamente de climatizare. În plus, integrează tehnologiile VisiTrip și VisiSafe de la Schneider Electric, care facilitează respectiv identificarea unei declanșări din defect și verificarea vizuală a deschiderii fizice a contactelor.

Magnetotermic trifazat de 63 A

Schneider Electric A9F75363 dispune de 3 poli și 3 poli protejați, astfel încât permite protejarea și deconectarea simultană a celor trei faze ale unui circuit trifazat.

Curentul său nominal este de 63 A și utilizează tehnologie de declanșare termomagnetică. Acest lucru permite combinarea a două funcții fundamentale de protecție:

• Protecție termică: acționează împotriva suprasarcinilor prelungite care ar putea provoca o încălzire excesivă a conductoarelor și echipamentelor.
• Protecție magnetică: oferă un răspuns rapid la curenți mari de scurtcircuit.

Curba D pentru sarcini cu curenți mari de pornire

Curba D este concepută pentru circuite în care pot apărea vârfuri importante de curent în timpul pornirii.

Schneider Electric specifică pentru această referință o limită de declanșare magnetică de 12 ori curentul nominal, cu o toleranță de ±20 %. Această caracteristică permite suportarea anumitor curenți tranzitorii ridicați fără declanșări magnetice intempestive, cu condiția ca instalația să fi fost dimensionată corect.

Datorită caracteristicilor sale, poate fi utilizat în aplicații precum:

• Motoare electrice.
• Transformatoare.
• Utilaje industriale.
• Echipamente de climatizare și HVAC.
• Pompe și sisteme de ventilație.
• Sarcini inductive.
• Echipamente cu curenți mari de conectare.
• Circuite trifazate de distribuție.

Selectarea unei curbe D trebuie realizată ținând cont de caracteristicile sarcinii, curentul de scurtcircuit disponibil și condițiile de deconectare ale circuitului.

Putere de rupere de 6 kA conform IEC 60898-1

Conform IEC/EN 60898-1, Acti9 iC60N A9F75363 dispune de o putere de rupere nominală Icn de 6.000 A la 400 V CA.

Schneider Electric specifică, de asemenea, o putere de rupere de serviciu de 6 kA, echivalentă cu 100 % din valoarea nominală, în condițiile indicate de această normă.

Această capacitate permite întreruperea curenților de defect ridicați, cu condiția ca nivelul de scurtcircuit prevăzut în punctul de instalare să nu depășească performanțele dispozitivului.

Până la 10 kA la 380-415 V conform IEC 60947-2

Pentru aplicații conforme cu norma industrială IEC/EN 60947-2, puterea de rupere ultimă Icu variază în funcție de tensiunea de utilizare.

• 12-133 V CA: 36 kA.
• 220-240 V CA: 20 kA.
• 380-415 V CA: 10 kA.
• 440 V CA: 6 kA.
• Până la 180 V CC: 10 kA.

Într-o rețea trifazată obișnuită de 400 V, referința oferă așadar un Icu de 10 kA conform IEC/EN 60947-2.

Putere de rupere de serviciu Ics

Puterea de rupere de serviciu specificată de Schneider Electric pentru diferite tensiuni este:

• 220-240 V CA: 15 kA, echivalent cu 75 % din Icu.
• 380-415 V CA: 7,5 kA, echivalent cu 75 % din Icu.
• 440 V CA: 4,5 kA, echivalent cu 75 % din Icu.
• 400 V CA conform IEC/EN 60898-1: 6 kA, echivalent cu 100 % din Icn.

VisiTrip pentru localizarea rapidă a unei declanșări

Sistemul VisiTrip include o indicație vizuală care facilitează identificarea rapidă a unui întrerupător care a declanșat ca urmare a unui defect electric.

Această semnalizare ajută la localizarea circuitului afectat în tablouri cu numeroase dispozitive, reducând timpul necesar pentru diagnosticarea unei probleme.

VisiSafe pentru verificarea deschiderii contactelor

Tehnologia VisiSafe permite confirmarea vizuală că contactele sunt fizic deschise atunci când dispozitivul indică poziția corespunzătoare.

Această funcție crește claritatea în timpul operațiunilor de întreținere și completează aptitudinea iC60N de a realiza funcții de izolare sau separare în condițiile stabilite de Schneider Electric.

Adecvat pentru separare industrială

Schneider Electric specifică faptul că Acti9 iC60N este adecvat pentru izolare industrială conform IEC/EN 60947-2.

Această caracteristică permite combinarea într-un singur dispozitiv a protecției împotriva supracurenților cu anumite funcții de separare a circuitului.

Tehnologie Fast Closing

Gama Acti9 iC60 utilizează un mecanism de închidere rapidă Fast Closing. Închiderea contactelor are loc independent de viteza cu care utilizatorul acționează maneta.

Acest sistem ajută la limitarea uzurii contactelor în timpul conectării și contribuie la menținerea unor performanțe constante pe durata de viață a întrerupătorului.

Clasa de limitare 3

Schneider Electric A9F75363 dispune de clasa de limitare 3 conform IEC/EN 60898-1.

Capacitatea de limitare reduce energia care traversează instalația în timpul unui scurtcircuit, contribuind la diminuarea solicitărilor termice și electrodinamice asupra cablurilor, barelor colectoare și echipamentelor din aval.

Tensiune de izolație de 500 V

Principalele caracteristici dielectrice ale dispozitivului sunt:

• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune de rezistență la impuls Uimp: 6 kV.
• Frecvența rețelei: 50/60 Hz.
• Categorie de supratensiune: IV.
• Grad de poluare: 3.

Compatibil cu curent alternativ și curent continuu

Pe lângă aplicațiile obișnuite în curent alternativ, Schneider Electric specifică această referință pentru anumite instalații de curent continuu de până la 180 V CC, în cadrul configurațiilor și condițiilor indicate de producător.

Capacitatea de rupere și conectarea trebuie verificate în mod specific atunci când întrerupătorul este utilizat în curent continuu.

Montaj modular pe șină DIN

Acti9 iC60N A9F75363 este pregătit pentru instalare prin clipsare pe șină DIN de 35 mm, facilitând integrarea sa în tablouri electrice modulare.

Dispozitivul ocupă 6 module de 9 mm, echivalente cu o lățime totală de 54 mm sau trei module standard de 18 mm.

De asemenea, admite conectarea prin piepteni și blocuri de distribuție compatibile, atât din partea superioară, cât și din partea inferioară.

Terminale pentru conductoare de secțiune mare

Terminalele întrerupătorului permit conectarea:

• Conductoare rigide din cupru: de la 1 la 35 mm².
• Conductoare flexibile din cupru: de la 1 la 25 mm².
• Lungime de dezizolare: 14 mm.
• Cuplu de strângere: 3,5 Nm.

Conectarea poate fi realizată din partea superioară sau inferioară a dispozitivului, facilitând proiectarea tabloului și distribuția cablajului.

Compatibil cu auxiliare și protecție diferențială Vigi

Gama Acti9 iC60 permite adăugarea diferitelor accesorii Schneider Electric pentru extinderea funcțiilor magnetotermicului.

Printre acestea se numără:

• Contacte auxiliare.
• Contacte de semnalizare a declanșării.
• Bobine de declanșare.
• Dispozitive pentru supraveghere de la distanță.
• Accesorii de comandă.
• Blocuri diferențiale Vigi compatibile.

Această modularitate permite realizarea unor ansambluri de protecție și control adaptate nevoilor fiecărei instalații.

Durabilitate mecanică și electrică

Schneider Electric specifică o durată de viață ridicată pentru mecanismul iC60N:

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 10.000 de cicluri.

Aceste performanțe permit utilizarea sa în tablouri profesionale supuse operațiunilor obișnuite de conectare, deconectare și întreținere.

Protecție IP20

Magnetotermicul prezintă un grad de protecție IP20 conform IEC 60529. Atunci când este instalat corect într-o carcasă modulară compatibilă, ansamblul poate atinge un grad de protecție superior în funcție de caracteristicile tabloului.

Ca orice dispozitiv modular de protecție, trebuie instalat într-o carcasă electrică adecvată pentru a evita accesul accidental la părțile active.

Gamă largă de temperatură de funcționare

Schneider Electric A9F75363 este conceput pentru a funcționa într-un interval de temperatură ambientală de -35 până la 70 °C.

Pentru depozitare, producătorul prevede temperaturi cuprinse între -40 și 85 °C. Echipamentul admite, de asemenea, o umiditate relativă de până la 95 % la 55 °C și o altitudine de funcționare de până la aproximativ 2.000 m, în limitele condițiilor specificate.

Dimensiunile Schneider Electric A9F75363

• Înălțime: 85 mm.
• Lățime: 54 mm.
• Adâncime: 78,5 mm.
• Lățime modulară: 3 module de 18 mm.
• Greutate netă: aproximativ 0,375 kg.
• Culoare: alb.

Caracteristici tehnice ale Schneider Electric A9F75363

• Marcă: Schneider Electric.
• Referință: A9F75363.
• Gama: Acti9.
• Model: iC60N.
• Tip: întrerupător automat magnetotermic modular.
• Aplicație: distribuție electrică.
• Număr de poli: 3P.
• Poli protejați: 3.
• Curent nominal In: 63 A.
• Curba de declanșare: D.
• Tehnologie de declanșare: termomagnetică.
• Limită de declanșare magnetică: 12 x In ±20 %.
• Icn la 400 V CA conform IEC/EN 60898-1: 6 kA.
• Icu la 220-240 V CA conform IEC/EN 60947-2: 20 kA.
• Icu la 380-415 V CA conform IEC/EN 60947-2: 10 kA.
• Icu la 440 V CA conform IEC/EN 60947-2: 6 kA.
• Icu până la 180 V CC: 10 kA.
• Ics la 380-415 V CA: 7,5 kA.
• Clasa de limitare: 3.
• Tip de rețea: CA / CC.
• Frecvență: 50/60 Hz.
• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune de rezistență la impuls Uimp: 6 kV.
• Categorie de utilizare: A conform IEC/EN 60947-2.
• Categorie de supratensiune: IV.
• Adecvat pentru separare: da.
• VisiTrip: da.
• VisiSafe: da.
• Fast Closing: da.
• Montaj: fix pe șină DIN de 35 mm.
• Compatibilitate cu pieptene de distribuție: superioară sau inferioară.
• Conductoare rigide: 1-35 mm².
• Conductoare flexibile: 1-25 mm².
• Lungime de dezizolare: 14 mm.
• Cuplu de strângere: 3,5 Nm.
• Grad de protecție: IP20.
• Durabilitate mecanică: 20.000 cicluri.
• Durabilitate electrică: 10.000 cicluri.
• Temperatură de funcționare: -35 până la 70 °C.
• Temperatură de depozitare: -40 până la 85 °C.
• Înălțime: 85 mm.
• Lățime: 54 mm.
• Adâncime: 78,5 mm.
• Greutate: aproximativ 0,375 kg.
• Norme: IEC/EN 60898-1 și IEC/EN 60947-2.
• EAN: 3606480081019.

Protecție trifazată pentru sarcini cu curent mare de conectare

Schneider Electric Acti9 iC60N A9F75363 combină un curent nominal de 63 A, trei poli protejați și o curbă D deosebit de potrivită pentru circuite care pot prezenta curenți mari de pornire.

Puterea sa de rupere de 6 kA conform IEC/EN 60898-1 și 10 kA la 380-415 V conform IEC/EN 60947-2, împreună cu VisiTrip, VisiSafe, clasa de limitare 3 și compatibilitatea cu accesoriile Acti9, permite realizarea unor soluții complete de protecție pentru tablouri electrice trifazate.

Important: înainte de instalarea unui magnetotermic de 63 A și curbă D trebuie verificată secțiunea și capacitatea conductoarelor, curentul de scurtcircuit prevăzut, caracteristicile sarcinii și coordonarea cu restul protecțiilor din instalație.
