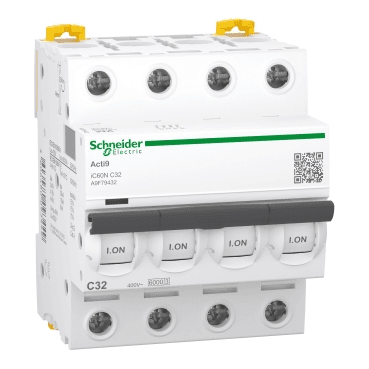

Întrerupător automatic IC60N 4P 32A Curba C 10kA

Întrerupătorul automat miniatural (MCB) Acti9 iC60N 4P 32 A de la Schneider Electric este un dispozitiv conceput pentru a oferi protecție completă împotriva suprasarcinilor și scurtcircuitelor în sistemele electrice de joasă tensiune. Acest întrerupător automat cu 4 poli (cu toți polii protejați) este optimizat pentru aplicații în instalații atât de curent alternativ (CA), cât și de curent continuu (CC), oferind siguranță și fiabilitate în alimentarea electrică.

Cu un curent nominal de 32 A și o curbă de declanșare de tip C, Acti9 iC60N garantează un răspuns rapid și eficient în fața suprasarcinilor și scurtcircuitelor, protejând atât persoanele, cât și echipamentele conectate la rețea. Acest întrerupător este ideal pentru utilizarea în medii rezidențiale, comerciale și industriale ușoare, unde este necesară o protecție fiabilă și robustă.

Întrerupătorul are o capacitate de rupere de 6000 A la 400 V CA conform standardului IEC/EN 60898-1, asigurând performanța sa în instalații cu niveluri medii de curent de scurtcircuit. În plus, acest dispozitiv poate funcționa cu o putere de rupere de 10 kA la 230/400 V CA și până la 20 kA la 230 V CA, ceea ce îl face potrivit pentru protejarea circuitelor în aplicații mai exigente.

Caracteristici cheie:

• Curent nominal: 32 A
• Curbă de declanșare: Tip C (răspuns mediu)
• Capacitate de rupere: 6000 A la 400 V CA conform IEC/EN 60898-1
• Protecție: Scurtcircuite și suprasarcini în sistemele de curent alternativ și continuu

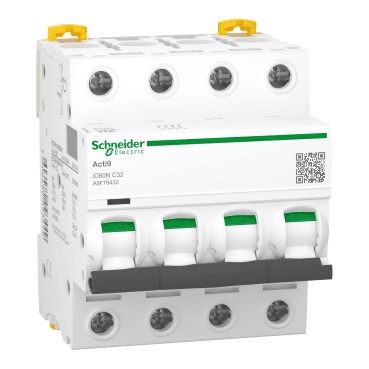

Întrerupătorul Acti9 iC60N dispune de o serie de caracteristici avansate care facilitează atât instalarea, cât și întreținerea sa. Indicatorul Visitrip, exclusiv de la Schneider Electric, permite identificarea rapidă a circuitului care a cauzat declanșarea întrerupătorului, reducând considerabil timpul de diagnostic și intervenție. În plus, banda verde Visisafe garantează deconectarea fizică a contactelor, permițând întreținerea în aval în siguranță.

Designul compact al acestui întrerupător îi permite să fie instalat pe șine DIN standard, făcând integrarea în tablouri electrice modulare rapidă și simplă. În plus, dispune de borne de conexiune simple în partea superioară și inferioară, care acceptă cabluri rigide de până la 35 mm² și cabluri flexibile de până la 25 mm², oferind flexibilitate în proiectarea sistemului electric.

Date tehnice cheie:

• Tensiune nominală de izolație (Ui): 500 V CA
• Rezistență la vârfuri de tensiune (Uimp): 6 kV
• Frecvența de operare: 50/60 Hz
• Clasa de limitare: Clasa 3 conform IEC/EN 60898-1
• Durabilitate mecanică: 20.000 cicluri
• Durabilitate electrică: 10.000 cicluri
• Dimensiuni: 72 mm lățime, 85 mm înălțime, 78,5 mm adâncime
• Greutate: 0,5 kg

Caracteristici suplimentare:

• Protecție robustă: Acti9 iC60N este conceput pentru a oferi o protecție eficientă atât în rețelele de curent alternativ, cât și continuu, cu capacitatea de a întrerupe niveluri înalte de curent în aplicații critice.
• Fiabilitate în întreținere: Datorită benzii Visisafe, utilizatorii pot fi siguri că contactele sunt deconectate fizic, sporind siguranța în timpul lucrărilor de întreținere.
• Design modular: Instalarea pe șină DIN facilitează integrarea în orice tablou electric, făcându-l o opțiune flexibilă și versatilă pentru o gamă largă de aplicații.

Aplicații tipice:

Acest întrerupător automat este ideal pentru utilizarea în instalații unde se dorește o protecție robustă și fiabilă împotriva scurtcircuitelor și suprasarcinilor. Aplicațiile sale includ sisteme de distribuție electrică în clădiri rezidențiale și comerciale, mici industrii și orice instalație care utilizează atât curent alternativ, cât și continuu. În plus, capacitatea sa de a fi integrat în tablouri modulare și compatibilitatea cu blocuri de distribuție și bare colectoare tip pieptene îl fac o soluție flexibilă pentru diverse configurații de instalare.

Întrerupătorul automat miniatural Acti9 iC60N 4P 32 A de la Schneider Electric este o soluție extrem de fiabilă pentru protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Cu capacitatea sa de rupere de până la 6000 A și caracteristici avansate precum indicatorul Visitrip și banda Visisafe, acest dispozitiv garantează siguranța și fiabilitatea în instalațiile electrice, facilitând atât instalarea, cât și întreținerea.
