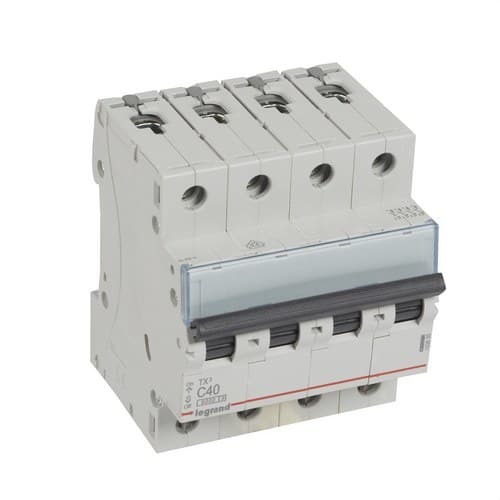

Întrerupător automat TX3 4P 40A Curba C Curba C 6kA

Magnetotermicul Legrand TX³ 403630 este un întrerupător automat cu 4 poli protejați și 40 amperi, conceput pentru a proteja instalațiile electrice împotriva suprasarcinilor și scurtcircuitelor. Dispune de curbă de declanșare C, tensiune nominală de 400 volți și un putere de rupere de 6 kiloamperi la 400 volți conform EN 60898-1.

Formatul său de 4 module și montajul pe șină DIN facilitează integrarea în tablouri electrice rezidențiale, terțiare și industriale. Pe lângă protecția magnetotermică, dispozitivul poate fi utilizat pentru comanda și izolarea circuitului electric și admite diferite auxiliare și accesorii din gama Legrand DX³.

Magnetotermic Legrand TX³ cu 4 poli și 40 amperi

Referința 403630 aparține gamei de întrerupătoare automate TX³ de la Legrand. Dispune de 4 poli total și 4 poli protejați, oferind protecție magnetotermică pe toți polii dispozitivului.

Curentul nominal este de 40 amperi, iar tensiunea nominală de funcționare este de 400 volți în curent alternativ, cu un interval nominal indicat de Legrand cuprins între 360 și 440 volți.

Protecție împotriva suprasarcinilor și scurtcircuitelor

Întrerupătorul automat combină două principii de protecție. Partea termică acționează împotriva suprasarcinilor prelungite care pot provoca încălzirea excesivă a conductoarelor, în timp ce declanșarea magnetică asigură o acționare rapidă la curenți mari produși de un scurtcircuit.

Această combinație permite protejarea cablajului și a echipamentelor conectate împotriva principalelor situații de supracurent care pot apărea într-o instalație electrică.

Curbă de declanșare C

Legrand 403630 dispune de o curbă de declanșare C. Producătorul stabilește pentru această curbă un prag magnetic cuprins între 5 și 10 ori curentul nominal.

În această versiune de 40 amperi, declanșarea magnetică se situează între 200 și 400 amperi. Această caracteristică permite suportarea anumitor vârfuri momentane de curent, menținând în același timp un răspuns rapid la scurtcircuite.

Putere de rupere de 6 kiloamperi la 400 volți

Conform standardului EN 60898-1, magnetotermicul dispune de o putere de rupere nominală de 6 kiloamperi la 400 volți.

Pentru o tensiune de 230 volți, Legrand indică o putere de rupere nominală de 10 kiloamperi conform EN 60898-1.

Capacitate de rupere conform IEC 60947-2

Conform IEC 60947-2, capacitatea de rupere ultimă specificată de Legrand este de:

• 6 kiloamperi la 400 volți.
• 10 kiloamperi la 230 volți.

Valorile puterii de rupere trebuie interpretate întotdeauna împreună cu tensiunea și standardul de încercare corespunzător.

Clasa de limitare a energiei 3

Legrand TX³ 403630 prezintă o clasă de limitare a energiei 3 conform EN 60898-1.

Limitarea energiei ajută la reducerea energiei care trece prin instalație în timpul unui scurtcircuit, diminuând solicitările termice și electrodinamice suportate de conductoare și de alte componente situate în aval.

Montaj pe șină DIN și format de 4 module

Magnetotermicul este proiectat pentru montaj pe șină DIN și ocupă o lățime echivalentă cu 4 module.

Adâncimea de instalare este de 44 milimetri, permițând integrarea în tablouri electrice modulare alături de întrerupătoare diferențiale, contactoare, protecții la supratensiune și alte dispozitive de protecție și comandă.

Dimensiuni

• Lățime: 70,8 milimetri.
• Înălțime: 88 milimetri.
• Adâncime: 77,8 milimetri.
• Adâncime de instalare: 44 milimetri.
• Lățime modulară: 4 module.

Borne protejate IP20

Terminalele sunt proiectate cu protecție IP20 împotriva contactului accidental cu degetele atunci când dispozitivul este instalat corect.

Întrerupătorul utilizează borne cu șurub și poate fi conectat atât prin conductoare, cât și prin sisteme de distribuție tip pieptene compatibile.

Capacitate de conectare

• Conductor flexibil: până la 25 milimetri pătrați.
• Conductor rigid: până la 35 milimetri pătrați.

Capacitatea de conectare permite utilizarea magnetotermicului în tablouri electrice cu diferite secțiuni de conductor, în limitele stabilite de Legrand.

Alimentare de sus sau de jos

TX³ 403630 permite realizarea alimentării electrice de sus sau de jos, oferind o flexibilitate mai mare în proiectarea și cablarea tabloului.

Legrand prevede conectarea prin cablu de cupru sau pieptene de distribuție compatibil, facilitând alimentarea comună a mai multor dispozitive modulare.

Tensiune de izolație de 500 volți

Tensiunea nominală de izolație a dispozitivului este de 500 volți. În plus, prezintă o tensiune suportată la impuls de 4 kilovolți.

• Tensiune nominală: 400 volți.
• Interval nominal de tensiune: între 360 și 440 volți.
• Tensiune de izolație: 500 volți.
• Tensiune suportată la impuls: 4 kilovolți.
• Frecvență: între 50 și 60 hertzi.

Protecție IP20 și IK02

Întrerupătorul automat dispune de un grad de protecție IP20 și o rezistență mecanică la impact IK02.

Gradul său de poluare nominal este 2, conform caracteristicilor tehnice specificate de Legrand.

Compatibil cu auxiliare Legrand DX³

Magnetotermicul poate fi completat cu auxiliare și accesorii compatibile din gama Legrand DX³, permițând extinderea funcțiilor tabloului electric în funcție de necesitățile proiectului.

Printre posibilitățile gamei se numără auxiliare de comandă și semnalizare și soluții de acționare compatibile. Selectarea accesoriului trebuie verificată în documentația Legrand în vigoare.

Porteticheta integrată

Partea frontală dispune de un porteticheta integrat care permite identificarea clară a circuitului protejat.

Această caracteristică facilitează operațiunile de instalare, inspecție și întreținere, în special în tablourile care conțin un număr mare de circuite.

Construcție fără halogeni

Legrand specifică acest întrerupător automat ca fiind fără halogeni. Carcasa are finisaj gri similar cu RAL 7035.

Caracteristici tehnice ale Legrand TX³ 403630

• Marcă: Legrand.
• Gamă: TX³.
• Referință: 403630.
• EAN: 3245064036306.
• Tip produs: întrerupător automat magnetotermic.
• Număr de poli: 4.
• Număr de poli protejați: 4.
• Curent nominal: 40 amperi.
• Curbă de declanșare: C.
• Prag magnetic: între 200 și 400 amperi.
• Tensiune nominală: 400 volți în curent alternativ.
• Interval nominal de tensiune: între 360 și 440 volți.
• Frecvență: între 50 și 60 hertzi.
• Putere de rupere conform EN 60898-1 la 400 volți: 6 kiloamperi.
• Putere de rupere conform EN 60898-1 la 230 volți: 10 kiloamperi.
• Putere de rupere ultimă conform IEC 60947-2 la 400 volți: 6 kiloamperi.
• Putere de rupere ultimă conform IEC 60947-2 la 230 volți: 10 kiloamperi.
• Tensiune nominală de izolație: 500 volți.
• Tensiune suportată la impuls: 4 kilovolți.
• Clasa de limitare a energiei: 3.
• Grad de poluare: 2.
• Tip de montaj: șină DIN.
• Număr de module: 4.
• Lățime: 70,8 milimetri.
• Înălțime: 88 milimetri.
• Adâncime: 77,8 milimetri.
• Adâncime de instalare: 44 milimetri.
• Grad de protecție: IP20.
• Rezistență la impact: IK02.
• Capacitate maximă pentru conductor flexibil: 25 milimetri pătrați.
• Capacitate maximă pentru conductor rigid: 35 milimetri pătrați.
• Tip terminal: cu șurub.
• Conectare prin pieptene: da, cu sisteme compatibile.
• Sens de alimentare: superior sau inferior.
• Echipamente auxiliare compatibile: da.
• Porteticheta: integrat.
• Fără halogeni: da.
• Culoare: gri similar cu RAL 7035.
• Temperatura de depozitare: între -40 și 70 grade Celsius.

Protecție tetrapolară pentru tablouri electrice

Legrand TX³ 403630 combină protecția cu 4 poli, curent nominal de 40 amperi, curbă C și o putere de rupere de 6 kiloamperi la 400 volți pentru a proteja circuitele împotriva suprasarcinilor și scurtcircuitelor.

Formatul său de 4 module, montajul DIN, alimentarea superioară sau inferioară, bornele cu protecție IP20, porteticheta și compatibilitatea cu auxiliarele DX³ facilitează integrarea sa în tablouri electrice rezidențiale, terțiare și industriale.
