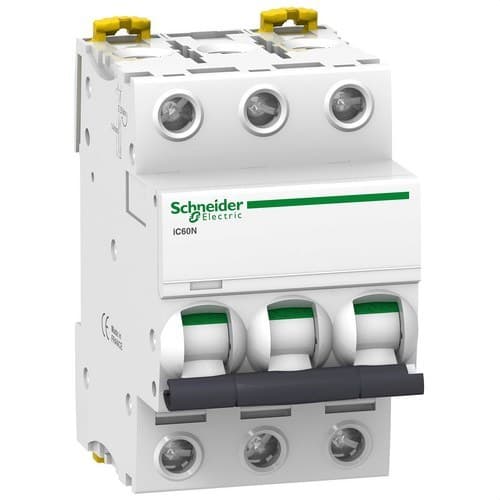

Întrerupător automat IC60N 3P 16A Curba D

Disjunctorul termomagnetic Schneider Electric Acti9 iC60N A9F75316 este un întreruptor automat modular cu 3 poli protejați, 16 A și curbă de declanșare D, conceput pentru protecția circuitelor electrice trifazate împotriva suprasarcinilor și scurtcircuitelor. Oferă o putere nominală de rupere de 6 kA conform IEC/EN 60898-1 și o putere ultimă de rupere de 10 kA la 380-415 V CA conform IEC/EN 60947-2, fiind astfel potrivit pentru tablouri electrice rezidențiale, terțiare și industriale corect dimensionate.

Curba D este orientată în special către circuite care pot prezenta curenți tranzitorii ridicați la conectare, precum motoare, transformatoare, utilaje și alte sarcini inductive. În plus, încorporează tehnologiile VisiTrip și VisiSafe de la Schneider Electric pentru a facilita identificarea declanșărilor și verificarea vizuală a stării contactelor.

Disjunctor trifazat de 16 A

A9F75316 dispune de 3 poli și 3 poli protejați, permițând protejarea și deconectarea simultană a celor trei faze ale unui circuit trifazat.

Curentul său nominal este de 16 A și utilizează o tehnologie de declanșare termomagnetică ce combină două funcții de protecție:

• Protecție termică: acționează la suprasarcini prelungite care pot produce încălzirea excesivă a conductoarelor și echipamentelor.
• Protecție magnetică: oferă un răspuns rapid la curenți mari produși de un scurtcircuit.

Curba D pentru curenți mari de pornire

Schneider Electric Acti9 iC60N A9F75316 încorporează o curbă de declanșare D. Schneider Electric specifică pentru această curbă un prag magnetic de aproximativ 12 ori curentul nominal, cu o toleranță de ±20 %.

Această caracteristică permite suportarea anumitor vârfuri de curent în timpul pornirii fără declanșări magnetice intempestive, cu condiția ca circuitul să fi fost corect calculat.

Curba D poate fi deosebit de potrivită pentru:

• Motoare electrice.
• Transformatoare.
• Utilaje industriale.
• Pompe.
• Echipamente de climatizare și HVAC.
• Sarcini inductive.
• Echipamente cu curenți mari de conectare.
• Circuite auxiliare cu vârfuri mari de pornire.

Utilizarea unei curbe D necesită verificarea faptului că curentul de scurtcircuit disponibil este suficient pentru a garanta acționarea protecției în condițiile cerute de instalație.

Putere de rupere de 6 kA conform IEC/EN 60898-1

Conform standardului IEC/EN 60898-1, A9F75316 dispune de o putere nominală de rupere Icn de 6.000 A.

Această caracteristică determină capacitatea disjunctorului de a întrerupe în siguranță un curent de scurtcircuit în condițiile definite de standard.

Înainte de instalare trebuie verificat întotdeauna dacă puterea de rupere este egală sau superioară curentului de scurtcircuit prevăzut în punctul în care va fi montat întreruptorul.

10 kA la 380-415 V conform IEC/EN 60947-2

Atunci când este evaluat conform IEC/EN 60947-2, Schneider Electric specifică diferite puteri de rupere în funcție de tensiunea de utilizare.

• 220-240 V CA: Icu de 20 kA.
• 380-415 V CA: Icu de 10 kA.
• 440 V CA: Icu de 6 kA.

Într-o rețea trifazată obișnuită de 400 V, A9F75316 oferă astfel o putere ultimă de rupere Icu de 10 kA conform IEC/EN 60947-2.

Clasa de limitare 3

Disjunctorul dispune de clasă de limitare a energiei 3 conform IEC/EN 60898-1.

Limitarea ajută la reducerea energiei care trece prin circuit în timpul unui scurtcircuit, diminuând solicitările termice și electrodinamice care pot afecta cablurile, barele colectoare și echipamentele aflate în aval.

Tehnologia VisiTrip

Sistemul VisiTrip facilitează identificarea vizuală a unui dispozitiv care a declanșat din cauza unei anomalii electrice.

Această funcție este deosebit de utilă în tablouri cu numeroase circuite, deoarece ajută instalatorul sau personalul de întreținere să localizeze rapid linia afectată și să reducă timpul de intervenție.

Tehnologia VisiSafe

Tehnologia VisiSafe oferă o indicație vizuală care permite verificarea faptului că contactele sunt fizic deschise.

Această funcție oferă un reper suplimentar în timpul operațiunilor de întreținere și se completează cu aptitudinea pentru izolare industrială conform IEC/EN 60947-2 declarată de Schneider Electric.

Fast Closing pentru o închidere rapidă a contactelor

Gama Acti9 iC60 include tehnologia Fast Closing sau închidere rapidă. Mecanismul realizează închiderea contactelor independent de viteza cu care utilizatorul acționează maneta.

Această soluție reduce influența manevrei manuale asupra închiderii electrice și contribuie la limitarea uzurii contactelor pe durata de viață a dispozitivului.

Tensiune de izolație de 500 V

Principalele caracteristici dielectrice ale gamei iC60N includ:

• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune suportată la impuls Uimp: 6 kV.
• Grad de poluare: 3.
• Categorie de utilizare: A conform IEC/EN 60947-2.
• Categorie de supratensiune: IV.

Montaj pe șină DIN

Schneider Electric A9F75316 este pregătit pentru instalare prin clipsare pe șină DIN de 35 mm.

Ocupa o lățime totală de 54 mm, echivalentul a 3 module standard de 18 mm, facilitând integrarea în tablouri electrice modulare alături de diferențiale, protecții la supratensiune și alte dispozitive Acti9.

Compatibil cu pieptene de distribuție

Designul gamei iC60 permite utilizarea sistemelor de distribuție prin piepteni compatibili atât în partea superioară, cât și în partea inferioară a dispozitivului.

Această posibilitate facilitează distribuția alimentării între mai multe întreruptoare și permite realizarea unor tablouri mai ordonate și mai rapide de cablat atunci când se folosesc accesorii Schneider Electric compatibile.

Terminale pentru conductoare de până la 25 mm²

Pentru calibre de până la 25 A, Schneider Electric specifică următoarele capacități de conectare pentru gama iC60N:

• Conductoare rigide: de la 1 la 25 mm².
• Conductoare flexibile sau cu ferulă: de la 1 la 16 mm².
• Lungime de dezizolare: aproximativ 14 mm.
• Cuplu de strângere: 2 Nm.

Conexiunile trebuie realizate respectând secțiunile și cuplurile de strângere specificate pentru a garanta un contact electric fiabil.

Durabilitate mecanică și electrică

Gama Schneider Electric Acti9 iC60N este proiectată pentru a oferi o durată de viață ridicată:

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 10.000 de cicluri.

Aceste performanțe permit utilizarea întreruptorului în tablouri supuse manevrelor normale de exploatare, verificare și întreținere.

Protecție IP20

Disjunctorul prezintă un grad de protecție IP20 ca dispozitiv individual.

Atunci când este instalat corect într-o carcasă modulară adecvată, Schneider Electric indică faptul că ansamblul poate atinge un grad de protecție de IP40, în funcție de caracteristicile tabloului.

Gamă largă de temperatură de funcționare

Acti9 iC60N este pregătit să funcționeze în condiții ambientale exigente:

• Temperatura de funcționare: -35 la 70 °C.
• Temperatura de depozitare: -40 la 85 °C.
• Tratament tropical: adecvat pentru umiditate relativă de până la 95 % la 55 °C în condițiile specificate.

Dimensiunile Schneider Electric A9F75316

• Înălțime: 85 mm.
• Lățime: 54 mm.
• Adâncime: 78,5 mm.
• Număr de module: 3 module de 18 mm.
• Greutate aproximativă: 0,375 kg.
• Culoare: alb.

Compatibil cu auxiliare și protecție diferențială Vigi

Familia Acti9 iC60 admite diferite accesorii care permit extinderea funcțiilor disjunctorului.

• Contacte auxiliare.
• Contacte de semnalizare.
• Bobine auxiliare de declanșare.
• Soluții de supraveghere la distanță.
• Accesorii de comandă.
• Blocuri diferențiale Vigi compatibile.

Această modularitate permite crearea unor ansambluri de protecție și control adaptate nevoilor fiecărei instalații.

Caracteristici tehnice ale Schneider Electric A9F75316

• Marcă: Schneider Electric.
• Referință: A9F75316.
• Gamă: Acti9.
• Model: iC60N.
• Tip: întreruptor automat magnetotermic modular.
• Număr de poli: 3P.
• Poli protejați: 3.
• Curent nominal: 16 A.
• Curba de declanșare: D.
• Tehnologie de declanșare: termomagnetică.
• Prag magnetic curbă D: 12 x In ±20 %.
• Putere de rupere Icn conform IEC/EN 60898-1: 6 kA.
• Icu la 220-240 V CA conform IEC/EN 60947-2: 20 kA.
• Icu la 380-415 V CA conform IEC/EN 60947-2: 10 kA.
• Icu la 440 V CA conform IEC/EN 60947-2: 6 kA.
• Clasă de limitare: 3.
• Tensiune de izolație Ui: 500 V CA.
• Tensiune suportată la impuls Uimp: 6 kV.
• Categorie de utilizare: A.
• Categorie de supratensiune: IV.
• Grad de poluare: 3.
• VisiTrip: da.
• VisiSafe: da.
• Fast Closing: da.
• Adecvat pentru izolare industrială: da.
• Montaj: șină DIN de 35 mm.
• Compatibilitate cu pieptene: superioară și inferioară.
• Conductoare rigide: 1-25 mm².
• Conductoare flexibile: 1-16 mm².
• Cuplu de strângere: 2 Nm.
• Grad de protecție: IP20.
• Protecție în carcasă modulară: până la IP40.
• Durabilitate mecanică: 20.000 cicluri.
• Durabilitate electrică: 10.000 cicluri.
• Temperatura de funcționare: -35 la 70 °C.
• Temperatura de depozitare: -40 la 85 °C.
• Înălțime: 85 mm.
• Lățime: 54 mm.
• Adâncime: 78,5 mm.
• Greutate aproximativă: 0,375 kg.
• EAN: 3606480080845.
• Norme principale: IEC/EN 60898-1 și IEC/EN 60947-2.

Protecție pentru circuite trifazate cu vârfuri mari de conectare

Schneider Electric Acti9 iC60N A9F75316 combină trei poli protejați, curent nominal de 16 A și curbă D pentru a oferi protecție împotriva suprasarcinilor și scurtcircuitelor în circuite în care pot apărea curenți ridicați la pornire.

Puterea sa de rupere de 6 kA conform IEC/EN 60898-1 și 10 kA la 380-415 V conform IEC/EN 60947-2, împreună cu VisiTrip, VisiSafe, clasa de limitare 3 și compatibilitatea cu accesoriile Acti9, permit integrarea sa în tablouri electrice trifazate cu performanțe complete de protecție și semnalizare.

Important: utilizarea unui disjunctor cu curbă D trebuie verificată prin calculul instalației. Este necesar să se verifice secțiunea și capacitatea conductoarelor, curentul de scurtcircuit disponibil, impedanța circuitului, caracteristicile sarcinii și coordonarea cu celelalte protecții.
