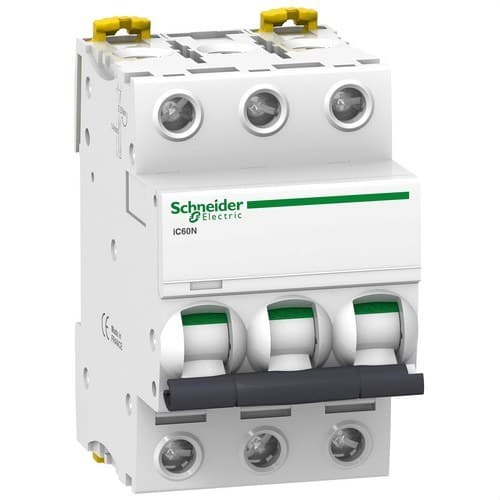

Întrerupător automat IC60N 3P 16A Curba C 10kA

Magnetotermicul Schneider Electric Acti9 iC60N A9F79316 este un întrerupător automat modular de 3 poli protejați, 16 A și curbă de declanșare C, conceput pentru a proteja circuitele electrice trifazate împotriva suprasarcinilor și scurtcircuitelor. Oferă un putere nominală de rupere de 6 kA la 400 V conform IEC/EN 60898-1 și o putere ultimă de rupere Icu de 10 kA la 380-415 V conform IEC/EN 60947-2, combinând performanțe ridicate de protecție cu un format compact pentru montaj pe șină DIN.

Acest întrerupător face parte din gama Acti9 iC60N de la Schneider Electric și integrează tehnologii precum VisiTrip, care facilitează identificarea unui circuit declanșat, și VisiSafe, care permite verificarea vizuală a deschiderii fizice a contactelor. Curba C îl face potrivit pentru numeroase aplicații de distribuție cu sarcini de uz general și curenți de pornire moderați.

Magnetotermic trifazat de 16 A

Referința A9F79316 dispune de 3 poli și 3 poli protejați, astfel încât permite protejarea și deconectarea simultană a celor trei faze ale unui circuit trifazat.

Curentul nominal este de 16 A și utilizează o tehnologie de declanșare termomagnetică care combină două sisteme de protecție:

• Protecție termică: acționează împotriva suprasarcinilor prelungite care ar putea provoca o încălzire excesivă a conductoarelor.
• Protecție magnetică: intervine rapid în cazul curenților mari generați de un scurtcircuit.

Curba C pentru aplicații de uz general

Schneider Electric A9F79316 încorporează o curbă de declanșare C, frecventă în circuitele de distribuție care pot prezenta curenți tranzitorii moderați la conectarea anumitor sarcini.

Curba C poate fi utilizată, atunci când calculul instalației permite, în aplicații precum:

• Circuite de distribuție generală.
• Iluminat.
• Motoare mici.
• Pompe.
• Echipamente de climatizare.
• Sarcini inductive moderate.
• Instalații comerciale și terțiare.
• Tablouri electrice trifazate.

Selectarea finală trebuie realizată ținând cont de curentul de pornire al sarcinii, impedanța circuitului și condițiile de deconectare cerute de instalație.

Putere de rupere de 6 kA conform IEC/EN 60898-1

Conform standardului IEC/EN 60898-1, Schneider Electric specifică pentru această referință o putere nominală de rupere Icn de 6.000 A la 400 V CA.

Acest parametru exprimă capacitatea magnetotermicului de a întrerupe un curent de scurtcircuit în condițiile de încercare stabilite de acest standard.

Puterea de rupere a întrerupătorului trebuie să fie întotdeauna egală sau superioară curentului de scurtcircuit prevăzut în punctul de instalare.

10 kA la 400 V conform IEC/EN 60947-2

Conform standardului IEC/EN 60947-2, utilizat în mod obișnuit pentru aplicații industriale și profesionale, puterea ultimă de rupere Icu variază în funcție de tensiune.

• 220-240 V CA: Icu de 20 kA.
• 380-415 V CA: Icu de 10 kA.
• 440 V CA: Icu de 6 kA.

Din acest motiv, referința A9F79316 poate fi descrisă comercial ca magnetotermic de 6 kA / 10 kA. Ambele valori sunt corecte și corespund unor standarde și condiții de încercare diferite.

Clasa de limitare 3

Acti9 iC60N dispune de clasă de limitare a energiei 3 conform IEC/EN 60898-1.

Această caracteristică ajută la reducerea energiei care trece prin circuit în timpul unui scurtcircuit, diminuând solicitările termice și electrodinamice suportate de cabluri, bare și echipamentele aflate în aval.

VisiTrip pentru identificarea rapidă a unei declanșări

Tehnologia VisiTrip de la Schneider Electric oferă o indicație vizuală a declanșării întrerupătorului.

În tablourile cu mai multe circuite, această semnalizare permite localizarea mai rapidă a magnetotermicului afectat și facilitează operațiunile de diagnostic și întreținere.

VisiSafe pentru verificarea deschiderii contactelor

Sistemul VisiSafe include o bandă verde care permite verificarea vizuală a faptului că contactele dispozitivului sunt deschise fizic.

Această caracteristică îmbunătățește claritatea în timpul operațiunilor de întreținere și se completează cu aptitudinea pentru izolare industrială conform IEC/EN 60947-2 declarată de Schneider Electric.

Mecanism de închidere rapidă

Gama Acti9 iC60N încorporează un sistem de închidere rapidă care face ca viteza de închidere a contactelor să fie independentă de viteza cu care utilizatorul acționează maneta.

Acest design ajută la reducerea uzurii contactelor în timpul conectării și contribuie la menținerea unor performanțe constante pe durata de viață a întrerupătorului.

Tensiune de utilizare de 400 V

A9F79316 este pregătit pentru utilizare în rețele de curent alternativ și în anumite configurații de curent continuu.

Printre principalele caracteristici electrice se numără:

• Tensiune nominală de referință: 400 V CA.
• Frecvență: 50/60 Hz.
• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune suportată la impuls Uimp: 6 kV.
• Categorie de supratensiune: IV.
• Grad de poluare: 3.

Montaj modular pe șină DIN

Schneider Electric A9F79316 este proiectat pentru instalare prin clipsare pe șină DIN, facilitând integrarea sa în tablouri electrice modulare.

Întrerupătorul ocupă:

• 3 module de 18 mm.
• 6 pași de 9 mm.
• Lățime totală: 54 mm.

Poate fi instalat împreună cu alte magnetotermice, diferențiale, protecții la supratensiune și dispozitive auxiliare din gama Acti9.

Compatibil cu piepteni și blocuri de distribuție

Designul iC60N permite utilizarea de piepteni și blocuri de distribuție compatibile atât în partea superioară, cât și în partea inferioară a magnetotermicului.

Această posibilitate ajută la simplificarea cablării tablourilor cu mai multe întrerupătoare și permite realizarea unor distribuții mai ordonate și mai compacte.

Terminale pentru conductoare de până la 25 mm²

Fiind o referință de 16 A, Schneider Electric specifică următoarele capacități de conectare:

• Conductor rigid: de la 1 la 25 mm².
• Conductor flexibil: de la 1 la 16 mm².
• Lungime de dezizolare: 14 mm.
• Cuplu de strângere: 2 Nm.

Conexiunile pot fi realizate prin partea superioară sau inferioară și trebuie executate respectând secțiunile și cuplurile de strângere indicate de producător.

Dimensiunile Schneider Electric A9F79316

• Înălțime: 85 mm.
• Lățime: 54 mm.
• Adâncime: 78,5 mm.
• Lățime modulară: 3 module de 18 mm.
• Greutate: aproximativ 0,375 kg.
• Culoare: alb.

Formatul compact permite integrarea unei protecții trifazate complete ocupând doar trei module standard în tablou.

Durabilitate mecanică și electrică

Schneider Electric specifică o durată de viață ridicată pentru mecanismul Acti9 iC60N:

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 10.000 de cicluri.

Aceste performanțe permit utilizarea sa în instalații supuse operațiunilor obișnuite de conectare, deconectare, testare și întreținere.

Grad de protecție IP20

Magnetotermicul prezintă un grad de protecție IP20 conform IEC/EN 60529.

Odată instalat într-o carcasă modulară adecvată de clasă de izolație II, ansamblul poate atinge un grad de protecție superior, precum IP40, în funcție de caracteristicile tabloului utilizat.

Gamă largă de temperatură de funcționare

A9F79316 este pregătit să funcționeze în condiții ambientale exigente:

• Temperatură de funcționare: -35 până la 70 °C.
• Temperatură de depozitare: -40 până la 85 °C.
• Umiditate relativă: până la 95 % la 55 °C.
• Altitudine maximă de funcționare: aproximativ 2.000 m.

Compatibil cu auxiliare Acti9 și blocuri Vigi

Gama iC60N poate fi completată cu diferite accesorii Schneider Electric pentru extinderea funcțiilor tabloului.

Printre opțiunile compatibile se numără:

• Contacte auxiliare.
• Contacte de semnalizare a declanșării.
• Bobine auxiliare.
• Dispozitive de control și supraveghere de la distanță.
• Accesorii de comandă.
• Blocuri diferențiale Vigi compatibile.

Astfel, magnetotermicul poate fi integrat în soluții de protecție mai complete atunci când instalația necesită protecție diferențială sau alte funcții auxiliare.

Caracteristici tehnice ale Schneider Electric A9F79316

• Marcă: Schneider Electric.
• Referință: A9F79316.
• Gamă: Acti9.
• Model: iC60N.
• Tip: întrerupător automat magnetotermic modular.
• Număr de poli: 3P.
• Poli protejați: 3.
• Curent nominal In: 16 A.
• Curba de declanșare: C.
• Tehnologie de declanșare: termomagnetică.
• Putere de rupere Icn la 400 V conform IEC/EN 60898-1: 6 kA.
• Icu la 220-240 V conform IEC/EN 60947-2: 20 kA.
• Icu la 380-415 V conform IEC/EN 60947-2: 10 kA.
• Icu la 440 V conform IEC/EN 60947-2: 6 kA.
• Clasă de limitare: 3.
• Tensiune nominală: 400 V.
• Frecvență: 50/60 Hz.
• Tensiune de izolație Ui: 500 V.
• Tensiune suportată la impuls Uimp: 6 kV.
• Categorie de supratensiune: IV.
• Grad de poluare: 3.
• VisiTrip: da.
• VisiSafe: da.
• Indicator de poziție a contactelor: da.
• Adecvat pentru izolare industrială: da.
• Montaj: șină DIN.
• Compatibilitate cu pieptene: superioară și inferioară.
• Conductoare rigide: 1-25 mm².
• Conductoare flexibile: 1-16 mm².
• Lungime de dezizolare: 14 mm.
• Cuplu de strângere: 2 Nm.
• Lățime: 54 mm.
• Înălțime: 85 mm.
• Adâncime: 78,5 mm.
• Lățime modulară: 3 module de 18 mm.
• Greutate: aproximativ 0,375 kg.
• Grad de protecție: IP20.
• Durabilitate mecanică: 20.000 de cicluri.
• Durabilitate electrică: 10.000 de cicluri.
• Temperatură de funcționare: -35 până la 70 °C.
• Temperatură de depozitare: -40 până la 85 °C.
• EAN: 3606480093326.
• Norme principale: IEC/EN 60898-1 și IEC/EN 60947-2.

Protecție trifazată compactă pentru tablouri electrice

Schneider Electric Acti9 iC60N A9F79316 oferă protecție termomagnetică de 16 A pentru circuite trifazate într-un format compact de doar 54 mm lățime. Curba C asigură un comportament adecvat pentru numeroase sarcini de uz general, iar cei trei poli protejați permit deconectarea simultană a celor trei faze.

Combinația sa de 6 kA conform IEC/EN 60898-1 și 10 kA la 380-415 V conform IEC/EN 60947-2, împreună cu VisiTrip, VisiSafe, clasa de limitare 3 și compatibilitatea cu accesorii Acti9, îl transformă într-o soluție completă pentru tablouri electrice rezidențiale, terțiare și profesionale.

Important: înainte de instalarea magnetotermicului trebuie verificate curentul de proiectare al circuitului, secțiunea și capacitatea conductoarelor, curentul de scurtcircuit prevăzut, curba de declanșare necesară și coordonarea cu restul protecțiilor din instalație.
