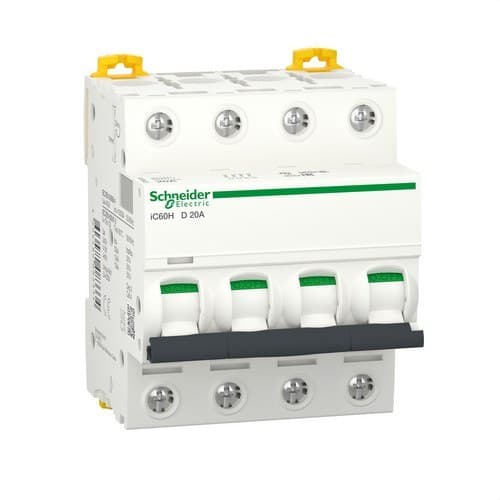

Întrerupător automat IC60H 4P 20A Curba D

Descriere tehnică

Întrerupător magnetotermic Schneider Electric Acti9 iC60H cu 4 poli, 20 A și curbă D. Este conceput pentru protecția circuitelor cu curenți mari de pornire, menținând un putere mare de rupere în format modular.

Aplicații și avantaje

Potrivit în special pentru linii cu sarcini inductive sau porniri solicitante, precum motoare, transformatoare sau echipamente cu vârfuri de conectare.

Caracteristici tehnice

• Gamă: Acti9 iC60H.
• Număr de poli: 4P, cu 4 poli protejați.
• Curent nominal: 20 A.
• Curbă de declanșare: D.
• Putere de rupere: 10 kA conform IEC 60898-1 și 15 kA conform IEC 60947-2.
• Putere de rupere până la 30 kA la 220-240 V CA conform EN/IEC 60947-2.
• Tensiune de izolație Ui: 500 V CA.
• Rezistență la impulsuri Uimp: 6 kV.
• Clasă de limitare: 3.
• Indicator de poziție a contactului și semnalizare locală a declanșării.

Instalare

Curbă D trebuie selectată numai atunci când instalația și protecția din amonte permit curentul de declanșare necesar.
