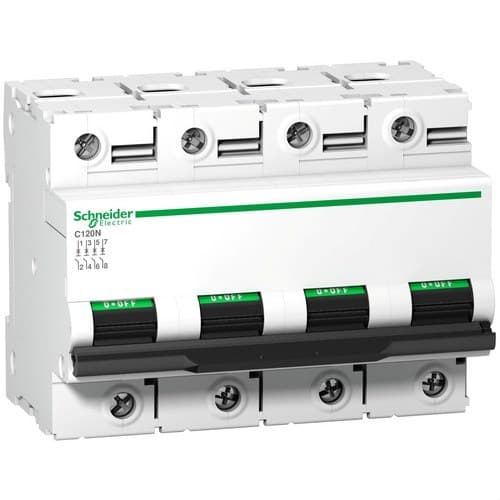

Întrerupător Automat C120N 4P 80A Curba D

Magnetotermicul Schneider Electric Acti9 C120N A9N18391 este un întrerupător automat modular cu 4 poli protejați, 80 A și curbă de declanșare D, conceput pentru a proteja circuitele electrice de distribuție împotriva suprasarcinilor și scurtcircuitelor. Oferă o putere nominală de rupere de 10 kA conform EN/IEC 60898-1 și o putere ultimă de rupere Icu de 10 kA la 380-415 V CA conform EN/IEC 60947-2, asigurând performanțe ridicate pentru tablouri electrice rezidențiale, terțiare și profesionale.

Curba D, cu un prag de declanșare magnetic situat între 10 și 14 ori curentul nominal, permite utilizarea acestui întrerupător în circuite care pot prezenta curenți tranzitorii ridicați la pornire. În plus, include semnalizare de poziție, tehnologie de închidere rapidă, aptitudine pentru separare și compatibilitate cu auxiliare și blocuri diferențiale Vigi din gama Schneider Electric.

Protecție tetrapolară de 80 A

Schneider Electric A9N18391 dispune de 4 poli și 4 poli protejați, permițând protejarea și deconectarea împreună a conductoarelor unei instalații trifazate cu nul atunci când configurația circuitului o impune.

Curentul său nominal este de 80 A la o temperatură de referință de 30 °C. Echipamentul utilizează tehnologie de declanșare termomagnetică pentru a combina două tipuri de protecție în același dispozitiv:

• Protecție termică: acționează la suprasarcini prelungite care pot provoca o încălzire excesivă a conductoarelor.
• Protecție magnetică: oferă o acționare rapidă în fața curenților mari de scurtcircuit.

Curba D pentru sarcini cu curenți de pornire ridicați

Curba de declanșare D este indicată pentru circuite în care pot apărea vârfuri importante de curent la conectare sau pornire.

Schneider Electric specifică pentru C120N A9N18391 o limită de declanșare magnetică de 10 până la 14 ori In. Pentru un curent nominal de 80 A, acest lucru permite tolerarea anumitor curenți tranzitorii de pornire fără declanșări magnetice intempestive, cu condiția ca circuitul să fie dimensionat corect.

Datorită acestor caracteristici, poate fi utilizat în aplicații cu:

• Motoare electrice.
• Transformatoare.
• Mașini și utilaje.
• Echipamente de climatizare.
• Sarcini inductive.
• Echipamente cu vârfuri mari de conectare.
• Circuite de distribuție cu cerințe specifice de curbă D.

Alegerea unei curbe D trebuie făcută verificând caracteristicile sarcinii, impedanța circuitului și condițiile de deconectare cerute în instalație.

Putere de rupere de 10 kA

Acti9 C120N oferă o capacitate ridicată de întrerupere a curenților de scurtcircuit. Conform EN/IEC 60898-1, dispune de o putere nominală de rupere Icn de 10.000 A la 230-400 V CA.

Conform EN/IEC 60947-2, Schneider Electric specifică diferite valori ale puterii ultime de rupere Icu în funcție de tensiune:

• 220-240 V CA: 20 kA.
• 380-415 V CA: 10 kA.
• 440 V CA: 6 kA.

Înainte de selectarea întrerupătorului trebuie verificat dacă puterea sa de rupere este egală sau superioară curentului de scurtcircuit prevăzut în punctul de instalare.

Putere de rupere de serviciu Ics

Schneider Electric specifică și puterea de rupere de serviciu a dispozitivului, care determină capacitatea acestuia de a continua să funcționeze după întreruperea anumitor curenți de scurtcircuit în condițiile standardizate.

• 230-400 V CA conform EN/IEC 60898-1: 7,5 kA, echivalent cu 75 % din puterea de rupere.
• 220-240 V CA conform EN/IEC 60947-2: 15 kA, echivalent cu 75 % din Icu.
• 380-415 V CA conform EN/IEC 60947-2: 7,5 kA, echivalent cu 75 % din Icu.
• 440 V CA conform EN/IEC 60947-2: 4,5 kA, echivalent cu 75 % din Icu.

Clasa de limitare 3

Întrerupătorul prezintă clasa de limitare 3. Limitarea curentului reduce energia care trece prin circuit în timpul unui scurtcircuit și ajută la diminuarea solicitărilor termice și electrodinamice asupra conductoarelor și dispozitivelor instalate în aval.

Această caracteristică este deosebit de importantă în instalațiile de putere mare, unde curenții de defect pot atinge valori semnificative.

VisiSafe pentru verificarea separării

Acti9 C120N încorporează tehnologia VisiSafe de la Schneider Electric. Semnalizarea verde permite identificarea vizuală a faptului că contactele sunt deschise fizic, facilitând verificarea stării circuitului înainte de anumite operațiuni de întreținere.

Schneider Electric declară dispozitivul apt pentru izolare sau separare industrială conform normelor IEC/EN 60947-2 și IEC/EN 60898-1.

Tehnologie de închidere rapidă

Gama C120N include un mecanism de închidere rapidă sau Fast Closing. Închiderea contactelor se realizează independent de viteza cu care utilizatorul acționează maneta.

Această soluție ajută la reducerea uzurii contactelor în timpul manevrelor și contribuie la menținerea unui comportament constant al întrerupătorului pe durata de viață.

Durabilitate ridicată

Schneider Electric specifică pentru această referință:

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 5.000 de cicluri.

Aceste performanțe permit utilizarea C120N în tablouri electrice supuse operațiunilor obișnuite de manevră, testare și întreținere.

Tensiune de izolație de 500 V

A9N18391 prezintă performanțe de izolație adecvate pentru tablouri profesionale de distribuție:

• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune suport la impuls Uimp: 6 kV.
• Frecvența rețelei: 50/60 Hz.
• Categorie de supratensiune: IV.
• Grad de poluare: 3.

Montaj pe șină DIN

Schneider Electric C120N A9N18391 este proiectat pentru instalare prin clipsare pe șină DIN simetrică de 35 mm, facilitând montajul în tablouri electrice modulare.

Lățimea sa este de 108 mm, echivalentul a 12 module de 9 mm sau aproximativ 6 module de 18 mm.

Este compatibil și cu sisteme de distribuție prin bară pieptene, facilitând cablarea și conectarea cu alte dispozitive de protecție din tablou.

Terminale de mare capacitate

Bornelor de tip tunel admit conductoare cu secțiune mare, potrivite pentru un întrerupător de 80 A:

• Conductor rigid: de la 1 la 50 mm².
• Conductor flexibil: de la 1,5 la 35 mm².
• Lungime de dezizolare: 15 mm.
• Cuplu de strângere: 3,5 Nm.

Cablarea trebuie realizată respectând secțiunile admise și cuplul de strângere recomandat de Schneider Electric pentru a garanta o conexiune sigură.

Compatibil cu auxiliare și blocuri diferențiale Vigi

Gama Acti9 C120 permite extinderea funcțiilor magnetotermicului prin accesorii Schneider Electric compatibile. Producătorul prevede integrarea de:

• Contacte auxiliare.
• Dispozitive de semnalizare a declanșării.
• Accesorii de declanșare la distanță.
• Dispozitive de supraveghere.
• Blocuri diferențiale Vigi compatibile cu gama C120.

Această modularitate permite realizarea unor ansambluri de protecție mai complete, adaptate nevoilor fiecărui tablou electric.

Grad de protecție IP20

Dispozitivul prezintă un grad de protecție IP20 la borne, conform IEC 60529. Fiind un component modular, trebuie instalat într-un tablou sau într-o carcasă adecvată care să asigure gradul de protecție cerut de mediu.

Gamă largă de temperatură de funcționare

Schneider Electric A9N18391 este proiectat să funcționeze în condiții ambientale exigente:

• Temperatura ambiantă de funcționare: -25 până la 70 °C.
• Temperatura de depozitare: -40 până la 85 °C.
• Umiditate relativă: până la 95 % la 55 °C.
• Altitudine maximă de funcționare: 2.000 m.

Dimensiunile Schneider Electric A9N18391

• Înălțime: 81 mm.
• Lățime: 108 mm.
• Adâncime: 73 mm.
• Adâncime de instalare: aproximativ 44 mm.
• Greutate netă: aproximativ 0,82 kg.
• Culoare: alb.

Caracteristici tehnice ale Schneider Electric A9N18391

• Marcă: Schneider Electric.
• Referință: A9N18391.
• Gamă: Acti9 C120.
• Model: C120N.
• Tip: întrerupător automat magnetotermic modular.
• Aplicație: distribuție electrică.
• Număr de poli: 4P.
• Număr de poli protejați: 4.
• Curent nominal In: 80 A la 30 °C.
• Curba de declanșare: D.
• Tehnologie de declanșare: termomagnetică.
• Prag de declanșare magnetic: 10-14 x In.
• Putere de rupere Icn la 230-400 V conform EN/IEC 60898-1: 10 kA.
• Icu la 220-240 V conform EN/IEC 60947-2: 20 kA.
• Icu la 380-415 V conform EN/IEC 60947-2: 10 kA.
• Icu la 440 V conform EN/IEC 60947-2: 6 kA.
• Clasa de limitare: 3.
• Frecvență: 50/60 Hz.
• Ui: 500 V CA.
• Uimp: 6 kV.
• Categorie de supratensiune: IV.
• Apt pentru separare: da.
• Indicator de poziție a contactelor: da.
• Tehnologie VisiSafe: da.
• Montaj: clipsare pe șină DIN simetrică de 35 mm.
• Compatibilitate cu bară pieptene: da.
• Lățime: 108 mm.
• Înălțime: 81 mm.
• Adâncime: 73 mm.
• Greutate: aproximativ 0,82 kg.
• Terminale rigide: 1-50 mm².
• Terminale flexibile: 1,5-35 mm².
• Cuplu de strângere: 3,5 Nm.
• Grad de protecție: IP20.
• Durabilitate mecanică: 20.000 de cicluri.
• Durabilitate electrică: 5.000 de cicluri.
• Temperatura de funcționare: -25 până la 70 °C.
• Temperatura de depozitare: -40 până la 85 °C.
• Norme: EN/IEC 60898-1 și EN/IEC 60947-2.
• EAN: 3606480379628.

Protecție de mare intensitate pentru circuite cu vârfuri puternice de pornire

Schneider Electric Acti9 C120N A9N18391 combină un curent nominal de 80 A, patru poli protejați și o curbă D cu o putere mare de rupere, caracteristici deosebit de utile în circuite trifazate cu sarcini care pot prezenta curenți importanți de conectare.

Protecția sa termomagnetică, puterea de rupere de 10 kA la 400 V, clasa de limitare 3, tehnologia VisiSafe și posibilitatea de a integra auxiliare și protecție diferențială Vigi permit încadrarea sa în tablouri electrice profesionale cu performanțe ridicate de protecție și manevră.

Important: selectarea unui magnetotermic de 80 A și curbă D trebuie făcută verificând secțiunea și capacitatea conductoarelor, curentul de scurtcircuit prevăzut, caracteristicile sarcinii, impedanța buclei și coordonarea cu celelalte protecții ale instalației.
