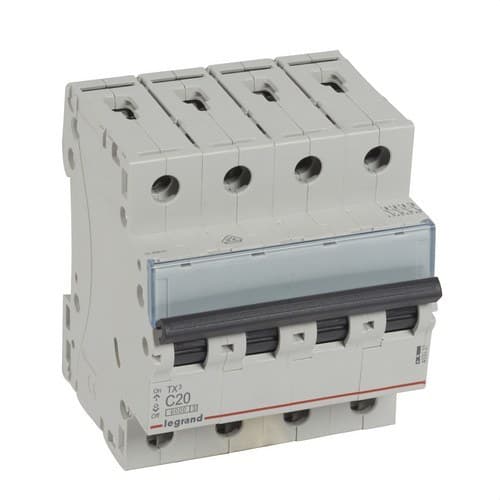

Disjunctor TX3 4P 20A Curba C Curba C 6kA

Magnetotermicul Legrand TX³ 403627 este un întrerupător automat cu 4 poli și 20 amperi, conceput pentru a proteja instalațiile electrice împotriva suprasarcinilor și scurtcircuitelor. Dispune de caracteristică de declanșare curba C, tensiune nominală de 400 volți în curent alternativ și putere de rupere de 6 kiloamperi la 400 volți.

Configurația tetrapolară și formatul modular permit integrarea sa în tablouri electrice rezidențiale și terțiare care necesită protecția circuitelor cu 4 poli. Se montează pe șină DIN, ocupă 4 module și poate fi alimentat atât din partea superioară, cât și din partea inferioară.

Magnetotermic Legrand TX³ de 4 poli și 20 amperi

Referința 403627 aparține gamei de întrerupătoare automate TX³ de la Legrand. Încorporează 4 poli total și 4 poli protejați, oferind protecție magnetotermică combinată pentru conductoarele circuitului.

Dispozitivul combină două sisteme de protecție. Partea termică acționează împotriva suprasarcinilor prelungite, în timp ce declanșarea magnetică răspunde rapid atunci când apare un curent ridicat de scurtcircuit.

Pe lângă protecția automată, poate fi utilizat pentru funcții de comandă și izolare a instalației, facilitând deconectarea circuitului în timpul lucrărilor de întreținere.

Curba C pentru circuite cu vârfuri moderate de curent

Legrand 403627 încorporează o curbă de declanșare C. Conform Legrand, declanșarea magnetică în caz de scurtcircuit are loc între 5 și 10 ori curentul nominal.

Fiind un magnetotermic de 20 amperi, pragul magnetic se situează între 100 și 200 amperi. Această caracteristică permite acceptarea anumitor vârfuri de curent de scurtă durată fără a renunța la un răspuns rapid în fața unui scurtcircuit.

Putere de rupere de 6 kiloamperi la 400 volți

Întrerupătorul prezintă o putere de rupere nominală Icn de 6 kiloamperi la 400 volți conform standardului EN 60898-1.

La 230 volți, puterea de rupere nominală Icn ajunge la 10 kiloamperi. Capacitatea de rupere indică curentul maxim de scurtcircuit pe care dispozitivul îl poate întrerupe în condițiile stabilite de normă și de producător.

Modelul dispune, de asemenea, de clasa de limitare a energiei 3, nivelul indicat de Legrand pentru această gamă de întrerupătoare TX³.

Protecție împotriva suprasarcinilor și scurtcircuitelor

Când curentul depășește pentru o anumită perioadă valoarea admisă a circuitului, elementul termic determină deschiderea magnetotermicului. În cazul producerii unui scurtcircuit de intensitate mare, mecanismul magnetic asigură o acționare mult mai rapidă.

Această combinație ajută la protejarea cablajului și a echipamentelor conectate împotriva efectelor termice și electrice asociate unei supracurențe.

Montaj pe șină DIN în 4 module

Magnetotermicul Legrand TX³ este proiectat pentru instalare pe șină DIN în interiorul unui tablou electric. Lățimea sa corespunde la 4 spații modulare.

Dimensiunile sale sunt aproximativ 70,8 milimetri lățime, 88 milimetri înălțime și 77,8 milimetri adâncime, cu o adâncime de instalare de 44 milimetri.

Acest format facilitează amplasarea sa alături de diferențiale, contactoare și alte dispozitive modulare de protecție și comandă.

Alimentare superioară sau inferioară

Legrand 403627 permite alimentarea electrică atât din partea superioară, cât și din partea inferioară. Poate fi conectat prin cablu de cupru sau prin piepteni de distribuție compatibili.

Această posibilitate oferă o flexibilitate mai mare în proiectarea și cablarea tabloului, în special atunci când se utilizează sisteme de distribuție prin bare sau piepteni pentru alimentarea mai multor dispozitive.

Bornes protejate IP20

Conexiunile dispun de protecție IP20 împotriva contactului cu părțile active atunci când dispozitivul este instalat corect. Bornelor utilizează terminale cu șurub, iar gama include șuruburi captive pentru a facilita lucrările de montaj.

Capacitatea de conectare ajunge până la 25 milimetri pătrați cu conductor flexibil și până la 35 milimetri pătrați cu conductor rigid.

Portetichete pentru identificarea circuitului

Magnetotermicul încorporează un portetichete care permite identificarea circuitului protejat direct din partea frontală a tabloului electric.

Această caracteristică simplifică operațiunile de punere în funcțiune, inspecție și întreținere, în special în tablourile care au numeroase circuite și dispozitive de protecție.

Compatibil cu auxiliare Legrand DX³

Legrand TX³ 403627 admite adăugarea de auxiliare și accesorii compatibile din gama DX³. Astfel, instalația poate fi extinsă cu anumite dispozitive de comandă, semnalizare sau acționare, în funcție de necesitățile proiectului.

Caracteristici tehnice ale Legrand 403627

• Marcă: Legrand.
• Gamă: TX³.
• Referință: 403627.
• EAN: 3245064036276.
• Tip produs: întrerupător automat magnetotermic.
• Număr de poli: 4.
• Număr de poli protejați: 4.
• Curent nominal: 20 amperi.
• Curba de declanșare: C.
• Prag de declanșare magnetică: între 100 și 200 amperi.
• Tensiune nominală: 400 volți.
• Interval tensiune nominală: între 360 și 440 volți.
• Tip de tensiune: curent alternativ.
• Frecvență: între 50 și 60 hertzi.
• Putere de rupere Icn la 400 volți conform EN 60898-1: 6 kiloamperi.
• Putere de rupere Icn la 230 volți conform EN 60898-1: 10 kiloamperi.
• Putere de rupere Icu la 400 volți conform IEC 60947-2: 6 kiloamperi.
• Putere de rupere Icu la 230 volți conform IEC 60947-2: 10 kiloamperi.
• Tensiune nominală de izolație: 500 volți.
• Tensiune suportată la impuls: 4 kilovolți.
• Clasa de limitare a energiei: 3.
• Număr de module: 4.
• Tip de montaj: șină DIN.
• Adâncime de instalare: 44 milimetri.
• Lățime: 70,8 milimetri.
• Înălțime: 88 milimetri.
• Adâncime: 77,8 milimetri.
• Grad de protecție: IP20.
• Rezistență la impact: IK02.
• Grad de poluare: 2.
• Secțiune maximă conductor flexibil: 25 milimetri pătrați.
• Secțiune maximă conductor rigid: 35 milimetri pătrați.
• Conectare: terminal cu șurub, cablu sau pieptene de distribuție.
• Direcția de alimentare: superioară sau inferioară.
• Temperatură de depozitare: între -40 și 70 grade Celsius.
• Culoare: gri RAL 7035.
• Fără halogeni: da.
• Portetichete: inclus.
• Compatibil cu auxiliare: da.

Protecție tetrapolară pentru tablouri electrice

Magnetotermicul Legrand TX³ 403627 reunește un curent nominal de 20 amperi, curba C, protecție cu 4 poli și o putere de rupere de 6 kiloamperi la 400 volți într-un format compact de 4 module.

Montajul pe șină DIN, posibilitatea de alimentare superioară sau inferioară, bornele protejate, portetichetele și compatibilitatea cu accesoriile DX³ facilitează integrarea sa în tablouri electrice care necesită o protecție fiabilă împotriva suprasarcinilor și scurtcircuitelor.
