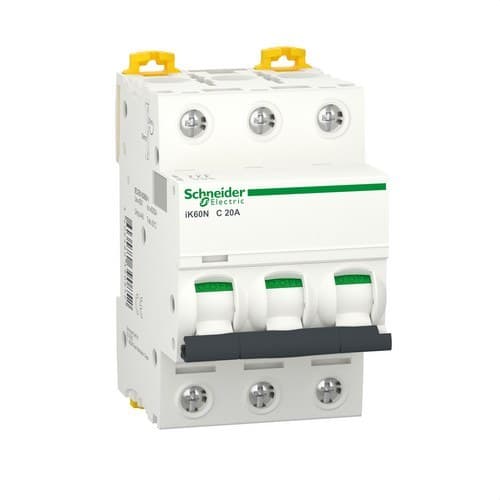

Disjunctor magnetotermic IK60N 3P 20A Curba C

Magnetotermicul Schneider Electric Acti9 iK60N A9K17320 este un întrerupător automat modular de 3 poli, 20 A și curbă de declanșare C, conceput pentru a proteja circuitele electrice trifazate împotriva suprasarcinilor și scurtcircuitelor. Dispune de o putere de rupere de 6 kA conform EN/IEC 60898-1 și utilizează tehnologie de declanșare termomagnetică, oferind o soluție compactă și fiabilă pentru tablouri electrice de distribuție.

Acest întrerupător automat face parte din gama Acti9 iK60N de la Schneider Electric și este pregătit pentru instalare modulară pe șină DIN. Curba C îl face deosebit de potrivit pentru circuite cu sarcini de uz general care pot prezenta curenți tranzitorii moderati la conectare.

Magnetotermic trifazat de 20 A

Schneider Electric A9K17320 dispune de 3 poli protejați, permițând întreruperea și protecția simultană a celor trei faze ale unui circuit trifazat. Curentul nominal este de 20 A la 30 °C.

Această configurație permite utilizarea sa în linii trifazate de distribuție și alimentare a receptoarelor, cu condiția ca intensitatea nominală, secțiunea conductoarelor și caracteristicile sarcinii să fie compatibile cu protecția selectată.

Protecție termomagnetică împotriva suprasarcinilor și scurtcircuitelor

Acti9 iK60N combină două sisteme de protecție într-un singur dispozitiv:

• Protecție termică: acționează împotriva suprasarcinilor prelungite care pot provoca încălzirea excesivă a conductoarelor.
• Protecție magnetică: oferă un răspuns rapid la curenți mari produși de un scurtcircuit.

Combinația celor două protecții permite deconectarea automată a circuitului atunci când apar condiții electrice care ar putea deteriora cablajul sau receptoarele conectate.

Curba C pentru aplicații de uz general

A9K17320 încorporează o curbă de declanșare C. Schneider Electric specifică un prag de acționare magnetică cuprins între 5 și 10 ori curentul nominal.

Această caracteristică permite suportarea anumitor vârfuri de curent la conectarea sarcinilor fără declanșări inutile, menținând în același timp un răspuns rapid la scurtcircuite.

Curba C este utilizată în mod obișnuit în circuite de distribuție, echipamente electrice mici, iluminat și alte sarcini cu curenți de pornire moderati. Alegerea finală trebuie realizată în funcție de caracteristicile concrete ale circuitului.

Putere de rupere de 6 kA

Magnetotermicul Schneider Electric iK60N A9K17320 oferă o putere nominală de rupere Icn de 6.000 A conform standardului EN/IEC 60898-1.

Schneider Electric specifică, de asemenea, o putere de rupere de serviciu Ics de 6 kA, echivalentă cu 100 % din Icn în condițiile indicate de producător.

Pentru selectarea corectă a întrerupătorului trebuie verificat dacă puterea de rupere este adecvată pentru curentul de scurtcircuit prevăzut în punctul de instalare.

Adecvat pentru separare

Schneider Electric Acti9 iK60N este declarat adecvat pentru funcții de izolare sau separare conform EN/IEC 60898-1.

Această caracteristică permite utilizarea magnetotermicului pentru izolarea circuitului protejat în condițiile prevăzute de producător și de normele aplicabile.

Clasa de limitare 3

A9K17320 prezintă o clasă de limitare a curentului 3 conform EN/IEC 60898-1.

Capacitatea de limitare permite reducerea energiei care trece prin circuit în timpul unui scurtcircuit, contribuind la diminuarea solicitărilor termice și electrodinamice asupra conductoarelor și a altor elemente aflate în aval.

Tensiune nominală de 400 V pentru circuite trifazate

Acest magnetotermic este destinat rețelelor de curent alternativ și dispune de o tensiune nominală de 400 V, cu o frecvență de rețea de 50/60 Hz.

Printre principalele caracteristici de izolație se numără:

• Tensiune nominală de izolație Ui: 440 V CA.
• Tensiune suportată la impuls Uimp: 4 kV.
• Categorie de supratensiune: III.

Montaj modular pe șină DIN

Schneider Electric A9K17320 este proiectat pentru instalare prin clipsare pe șină DIN, facilitând integrarea sa în tablouri electrice modulare.

Ocupa 3 module standard de 18 mm, cu o lățime totală de 54 mm. Construcția sa modulară permite montarea alături de diferențiale, contactoare, protecții la supratensiune și alte dispozitive ale instalației.

Dimensiuni compacte pentru tablouri electrice

• Înălțime: 85 mm.
• Lățime: 54 mm.
• Adâncime: 78,5 mm.
• Lățime modulară: 3 module de 18 mm.
• Greutate netă: aproximativ 300 g.
• Culoare: alb.

Formatul său compact facilitează utilizarea eficientă a spațiului disponibil în tablouri de distribuție rezidențiale, terțiare și în instalații profesionale de mici dimensiuni.

Conectare superioară sau inferioară

Bornelor de tip tunel permit realizarea conexiunii din partea superioară sau inferioară a magnetotermicului, oferind flexibilitate în timpul cablării.

• Conductoare rigide: de la 1 la 25 mm².
• Conductoare flexibile: de la 1 la 16 mm².
• Lungime de dezizolare: 14 mm.
• Cuplu de strângere: 2 Nm.

Conexiunile trebuie realizate folosind secțiuni de conductor compatibile și respectând cuplul de strângere indicat de producător.

Indicare vizuală a stării

Întrerupătorul dispune de o indicare locală de pornit/oprit prin poziția manetei. Această semnalizare facilitează verificarea rapidă a stării circuitului din tabloul electric.

De asemenea, permite un dispozitiv de blocare cu lacăt pentru a împiedica anumite manevre atunci când condițiile de mentenanță ale instalației o impun.

Durabilitate mecanică și electrică

Schneider Electric specifică o durată de viață ridicată pentru mecanismul Acti9 iK60N:

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 10.000 de cicluri.

Aceste caracteristici permit utilizarea dispozitivului în tablouri electrice supuse operațiunilor obișnuite de manevră și întreținere.

Protecție IP20

Magnetotermicul prezintă un grad de protecție IP20 conform IEC 60529. Este proiectat pentru a fi instalat într-un tablou sau într-o carcasă electrică adecvată, care să asigure protecția necesară față de mediu și accesul la părțile active.

Într-o carcasă modulară adecvată se poate obține un grad de protecție superior pentru ansamblu, în funcție de caracteristicile tabloului utilizat.

Gamă largă de temperatură de funcționare

Schneider Electric A9K17320 este pregătit să funcționeze într-un interval de temperatură ambientală de -25 până la 60 °C. Pentru depozitare, producătorul specifică temperaturi cuprinse între -40 și 85 °C.

Aceste caracteristici permit utilizarea sa într-o gamă largă de tablouri electrice interioare, întotdeauna în limitele condițiilor de mediu și de instalare stabilite.

Caracteristici tehnice ale Schneider Electric A9K17320

• Marcă: Schneider Electric.
• Referință: A9K17320.
• Gamă: Acti9.
• Model: iK60N.
• Tip: întrerupător automat magnetotermic modular.
• Aplicație: distribuție electrică.
• Număr de poli: 3P.
• Poli protejați: 3.
• Curent nominal: 20 A la 30 °C.
• Curba de declanșare: C.
• Tehnologie de declanșare: termomagnetică.
• Prag magnetic: 5-10 x In.
• Putere de rupere Icn: 6 kA conform EN/IEC 60898-1.
• Putere de rupere de serviciu Ics: 6 kA, 100 % din Icn în condițiile specificate.
• Clasa de limitare: 3.
• Tip de rețea: CA.
• Tensiune nominală: 400 V CA.
• Frecvență: 50/60 Hz.
• Tensiune nominală de izolație Ui: 440 V CA.
• Tensiune suportată la impuls Uimp: 4 kV.
• Categorie de supratensiune: III.
• Adecvat pentru separare: da.
• Tip de acționare: manetă.
• Indicare locală: ON/OFF.
• Montaj: clips pe șină DIN.
• Lățime modulară: 3 module de 18 mm.
• Lățime: 54 mm.
• Înălțime: 85 mm.
• Adâncime: 78,5 mm.
• Greutate: aproximativ 300 g.
• Bornă pentru conductor rigid: 1-25 mm².
• Bornă pentru conductor flexibil: 1-16 mm².
• Lungime de dezizolare: 14 mm.
• Cuplu de strângere: 2 Nm.
• Grad de protecție: IP20.
• Durabilitate mecanică: 20.000 de cicluri.
• Durabilitate electrică: 10.000 de cicluri.
• Temperatura de funcționare: -25 până la 60 °C.
• Temperatura de depozitare: -40 până la 85 °C.
• Normativ: EN/IEC 60898-1.
• Certificare: AENOR.

Protecție trifazată compactă pentru tablouri de distribuție

Magnetotermicul Schneider Electric Acti9 iK60N A9K17320 combină protecția termomagnetică, trei poli protejați, curent nominal de 20 A și curbă C într-un format modular de doar 54 mm lățime.

Puterea de rupere de 6 kA, clasa de limitare 3, montajul pe șină DIN și aptitudinea pentru separare îl transformă într-o soluție practică pentru protejarea circuitelor trifazate de distribuție împotriva suprasarcinilor și scurtcircuitelor.

Important: selectarea magnetotermicului trebuie realizată ținând cont de curentul de proiect al circuitului, secțiunea și capacitatea conductoarelor, curentul de scurtcircuit prevăzut și caracteristicile sarcinilor conectate.
