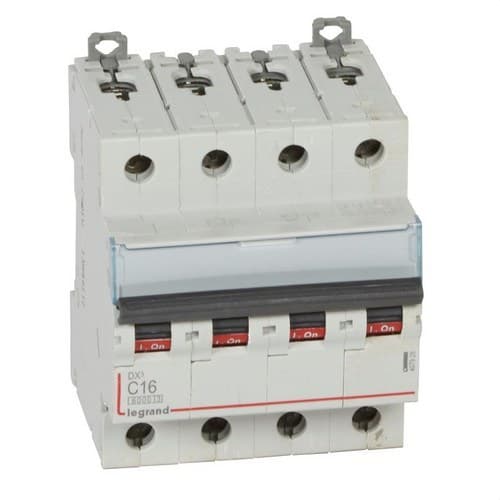

Disjunctor magnetotermic DX3 4P 16A Curba C 6/10kA

Magnetotermicul Legrand DX³ 407928 este un întrerupător automat tetrapolar conceput pentru a proteja instalațiile electrice împotriva suprasarcinilor și scurtcircuitelor. Dispune de un curent nominal de 16 amperi, o tensiune nominală de 400 volți în curent alternativ și o caracteristică de declanșare curba C.

Configurația sa de 4 poli protejați permite deconectarea simultană a conductoarelor circuitului, fiind deosebit de potrivit pentru integrarea în tablouri electrice și sisteme de distribuție trifazate unde este necesară protecție tetrapolară.

Putere de rupere de 6 și 10 kiloamperi

Legrand 407928 oferă o putere de rupere nominală de 6 kiloamperi la 400 volți conform standardului EN 60898-1, utilizat pentru întrerupătoare automate destinate în principal instalațiilor casnice și aplicațiilor similare.

Conform standardului IEC 60947-2, dispozitivul dispune de asemenea de o putere de rupere ultimă de 10 kiloamperi la 400 volți. La 230 volți, puterea de rupere ultimă ajunge la 25 kiloamperi.

Această capacitate permite magnetotermicului să întrerupă în siguranță curenți mari de scurtcircuit în limitele sale nominale, contribuind la protejarea atât a cablajului, cât și a echipamentelor conectate la instalație.

Curba C pentru protecția circuitelor electrice

Curba de declanșare C asigură o declanșare magnetică instantanee atunci când curentul atinge aproximativ între 5 și 10 ori curentul nominal.

În acest model de 16 amperi, pragul de declanșare magnetică la scurtcircuit se situează aproximativ între 80 și 160 amperi. Această caracteristică permite suportarea anumitor vârfuri de curent de scurtă durată fără declanșări inutile, menținând în același timp protecția împotriva supracurenților ridicați.

Protecție împotriva suprasarcinilor și scurtcircuitelor

Întrerupătorul automat DX³ combină o protecție termică, destinată să acționeze în cazul suprasarcinilor prelungite, cu o protecție magnetică, responsabilă de răspunsul rapid la curenții de scurtcircuit.

Pe lângă protejarea instalației, magnetotermicul poate fi utilizat pentru funcții de control, separare și izolare a circuitului, facilitând operațiunile de întreținere și manevră în interiorul tabloului electric.

Format tetrapolar de 4 module

Legrand DX³ 407928 dispune de 4 poli total și 4 poli protejați. Lățimea sa corespunde la 4 module, permițând integrarea ordonată alături de alte dispozitive de protecție, comandă și semnalizare.

Este proiectat pentru montaj pe șină DIN și are o adâncime de instalare de 44 milimetri. Alimentarea poate fi realizată atât din partea superioară, cât și din partea inferioară, oferind mai multă flexibilitate la cablarea tabloului.

Compatibil cu piepteni și auxiliare Legrand DX³

Magnetotermicul poate fi conectat prin conductori de cupru și este compatibil cu diferite sisteme de piepteni de distribuție Legrand, facilitând alimentarea comună a mai multor dispozitive modulare din tabloul electric.

Gama DX³ permite, de asemenea, integrarea anumitor auxiliare de comandă și semnalizare, blocuri diferențiale și alte accesorii compatibile, permițând extinderea funcțiilor de protecție și control ale instalației atunci când proiectul o impune.

Bornes pentru conductori rigizi și flexibili

Terminalele de conectare admit conductori flexibili cu secțiuni cuprinse între 1,5 și 25 milimetri pătrați și conductori rigizi între 1,5 și 35 milimetri pătrați.

Sistemul utilizează terminale cu șurub și are protecție IP20, ajutând la reducerea riscului de contact accidental cu părți active atunci când produsul este instalat corect.

Identificare ușoară în interiorul tabloului

Întrerupătorul include un suport pentru etichetă care facilitează identificarea circuitului protejat. Această caracteristică este deosebit de utilă în tablourile cu mai multe linii, deoarece permite recunoașterea rapidă a funcției fiecărui magnetotermic în timpul lucrărilor de întreținere sau intervenție.

Poziția de conectare și deconectare este, de asemenea, clar indicată pe maneta de acționare, facilitând verificarea vizuală a stării dispozitivului.

Caracteristici tehnice ale Legrand 407928

• Marcă: Legrand.
• Gamă: DX³.
• Referință: 407928.
• EAN: 3245064079280.
• Tip produs: întrerupător automat magnetotermic.
• Număr de poli: 4.
• Număr de poli protejați: 4.
• Curent nominal: 16 amperi.
• Tensiune nominală: 400 volți.
• Tip de tensiune: curent alternativ.
• Curba de declanșare: C.
• Prag magnetic: între 5 și 10 ori curentul nominal.
• Putere de rupere conform EN 60898-1 la 400 volți: 6 kiloamperi.
• Putere de rupere ultimă conform IEC 60947-2 la 400 volți: 10 kiloamperi.
• Putere de rupere ultimă conform IEC 60947-2 la 230 volți: 25 kiloamperi.
• Tensiune nominală de izolație: 500 volți.
• Tensiune suportată la impuls: 4 kilovolți.
• Frecvență: între 50 și 60 hertzi.
• Clasa de limitare a energiei: 3.
• Număr de module: 4.
• Tip de montaj: șină DIN.
• Adâncime de instalare: 44 milimetri.
• Lățime: 70,8 milimetri.
• Înălțime: 94,8 milimetri.
• Adâncime totală: 77,8 milimetri.
• Grad de protecție: IP20.
• Rezistență la impact: IK02.
• Grad de poluare: 2.
• Temperatură ambientală de funcționare: între -25 și 70 grade Celsius.
• Temperatură de depozitare: între -40 și 70 grade Celsius.
• Secțiune conductor flexibil: între 1,5 și 25 milimetri pătrați.
• Secțiune conductor rigid: între 1,5 și 35 milimetri pătrați.
• Metodă de conectare: terminal cu șurub.
• Direcția de alimentare: din partea superioară sau inferioară.
• Culoare: gri.

Magnetotermic DX³ pentru tablouri electrice trifazate

Datorită configurației sale de 4 poli, curentului nominal de 16 amperi, curbei C și capacității de rupere de până la 10 kiloamperi la 400 volți conform IEC 60947-2, Legrand DX³ 407928 oferă o soluție completă pentru protecția circuitelor electrice împotriva supracurenților.

Formatul modular, montajul pe șină DIN, posibilitatea de alimentare superioară sau inferioară, compatibilitatea cu accesoriile DX³ și gama largă de conectare a conductorilor facilitează integrarea sa atât în tablouri electrice noi, cât și în lucrări de extindere sau modernizare a instalațiilor existente.
