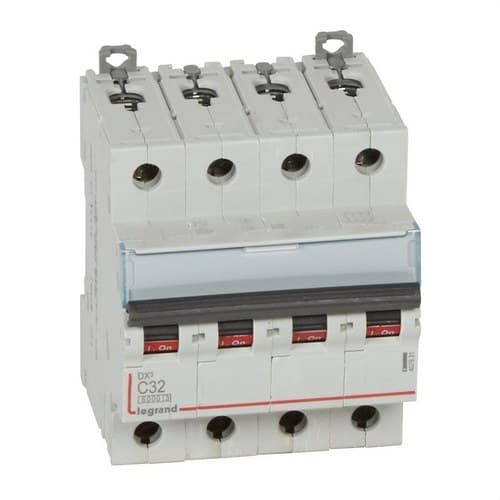

Disjunctor DX3 4P 32A Curba C 6/10kA

Magnetotermicul Legrand DX³ 407931 este un întrerupător automat de 4 poli și 32 amperi, conceput pentru a proteja instalațiile electrice împotriva suprasarcinilor și scurtcircuitelor. Dispune de caracteristică de declanșare curba C, tensiune nominală de 400 volți în curent alternativ și putere de rupere de 6 kiloamperi conform EN 60898-1 și 10 kiloamperi conform IEC 60947-2 la 400 volți.

Configurația tetrapolară cu 4 poli protejați, montaj pe șină DIN și format de 4 module facilitează integrarea sa în tablouri electrice. Pe lângă protecția magnetotermică, permite realizarea funcțiilor de comandă și izolare a circuitului.

Magnetotermic Legrand DX³ tetrapolar de 32 amperi

Referința 407931 face parte din gama DX³ de la Legrand. Dispozitivul combină două sisteme de acționare complementare pentru a proteja conductoarele și echipamentele unei instalații electrice împotriva supracurenților.

Protecția termică răspunde la suprasarcini menținute pe o anumită perioadă, în timp ce protecția magnetică acționează rapid atunci când apare un curent ridicat provocat de un scurtcircuit.

4 poli protejați

Legrand 407931 dispune de 4 poli total și 4 poli protejați. Mecanismul său realizează deschiderea simultană a polilor atunci când are loc declanșarea întrerupătorului automat.

Această configurație permite utilizarea unui singur dispozitiv pentru protejarea circuitelor care necesită o deconectare tetrapolară, facilitând integrarea în tablouri de distribuție.

Curba C cu declanșare magnetică între 160 și 320 amperi

Magnetotermicul prezintă o curbă de declanșare C. La acest tip de întrerupător automat, acționarea magnetică în caz de scurtcircuit are loc între 5 și 10 ori curentul nominal.

Pentru această referință de 32 amperi, Legrand specifică un prag de declanșare magnetic cuprins între 160 și 320 amperi. Această caracteristică permite acceptarea anumitor vârfuri momentane de curent fără a pierde capacitatea de răspuns rapid în fața unui scurtcircuit.

Putere de rupere de 6 kiloamperi conform EN 60898-1

Conform standardului EN 60898-1, Legrand DX³ 407931 dispune de o putere de rupere nominală de 6 kiloamperi la 400 volți.

Această valoare exprimă capacitatea întrerupătorului de a întrerupe un curent de scurtcircuit în condițiile de încercare stabilite pentru întrerupătoare automate destinate instalațiilor casnice și aplicațiilor similare.

Putere de rupere de 10 kiloamperi conform IEC 60947-2

Conform standardului IEC 60947-2, puterea de rupere ultimă a dispozitivului ajunge la 10 kiloamperi la 400 volți. La 230 volți, Legrand specifică o putere de rupere ultimă de 25 kiloamperi.

Din acest motiv, denumirea comercială 6/10 kiloamperi corespunde unor valori obținute conform unor standarde și condiții de încercare diferite.

Clasa de limitare a energiei 3

Magnetotermicul prezintă o clasă de limitare a energiei 3. Această caracteristică indică capacitatea sa de a limita energia care traversează circuitul în anumite situații de scurtcircuit.

Limitarea contribuie la reducerea solicitărilor termice și electrodinamice care pot apărea asupra conductoarelor și altor componente ale instalației în timpul unui supracurent ridicat.

Tensiune nominală de 400 volți

Legrand DX³ 407931 este proiectat să funcționeze la o tensiune nominală de 400 volți în curent alternativ și admite o frecvență cuprinsă între 50 și 60 hertzi.

Tensiunea nominală de izolație este de 500 volți, iar tensiunea suportată la impulsuri ajunge la 4 kilovolți.

Montaj pe șină DIN în 4 module

Întrerupătorul automat este pregătit pentru montaj pe șină DIN și ocupă o lățime echivalentă cu 4 module, permițând instalarea sa alături de diferențiale, contactoare și alte dispozitive modulare în interiorul tabloului electric.

Adâncimea de instalare indicată de Legrand este de 44 milimetri.

Dimensiunile Legrand 407931

• Lățime: 70,8 milimetri.
• Înălțime: 94,8 milimetri.
• Adâncime: 77,8 milimetri.
• Adâncime de instalare: 44 milimetri.
• Lățime modulară: 4 module.

Aceste dimensiuni permit determinarea precisă a spațiului necesar pentru instalarea magnetotermicului în tabloul electric.

Alimentare superioară sau inferioară

Legrand 407931 poate primi alimentarea atât prin partea superioară, cât și prin partea inferioară, oferind flexibilitate în proiectarea și cablarea tabloului.

Legrand prevede alimentare prin cablu de cupru, pieptene tip furcă din partea superioară sau inferioară, pieptene tip furcă din partea inferioară și sisteme de distribuție plug-in HX³ compatibile din partea superioară.

Bornes pentru conductor rigid și flexibil

Magnetotermicul include borne de conexiune cu șurub și admite diferite secțiuni de conductor:

• Conductor flexibil sau multifilar: între 1,5 și 25 milimetri pătrați.
• Conductor rigid: între 1,5 și 35 milimetri pătrați.

Această capacitate de conectare facilitează adaptarea la diferite configurații de tablou și secțiuni de cablare.

Protecție IP20 și IK02

Întrerupătorul dispune de grad de protecție IP20, cu design protejat împotriva contactului accidental cu degetele atunci când dispozitivul este instalat corect.

Rezistența sa mecanică la impact este IK02.

Pregătit pentru un interval larg de temperatură

Legrand DX³ 407931 poate funcționa la o temperatură ambiantă cuprinsă între -25 și 70 grade Celsius. Pentru depozitare, producătorul stabilește un interval cuprins între -40 și 70 grade Celsius.

Dispozitivul prezintă un grad de poluare 2, conform caracteristicilor sale tehnice.

Compatibil cu auxiliare DX³

Magnetotermicul permite integrarea echipamentelor auxiliare compatibile din gama Legrand DX³. Astfel pot fi adăugate anumite funcții de comandă, semnalizare sau declanșare la distanță, în funcție de necesitățile proiectului.

Legrand prevede, de asemenea, asocierea cu accesorii și blocuri compatibile pentru a extinde posibilitățile de configurare ale tabloului electric.

Identificare ușoară a circuitului

Partea frontală include un spațiu pentru etichetă care permite identificarea circuitului protejat. Această caracteristică facilitează punerea în funcțiune, întreținerea și localizarea liniilor în tablouri cu numeroase dispozitive.

Caracteristici tehnice Legrand 407931

• Marcă: Legrand.
• Gamă: DX³.
• Referință: 407931.
• EAN: 3245064079310.
• Tip produs: întrerupător automat magnetotermic.
• Număr de poli: 4.
• Număr de poli protejați: 4.
• Curent nominal: 32 amperi.
• Curba de declanșare: C.
• Prag magnetic: între 160 și 320 amperi.
• Tensiune nominală: 400 volți în curent alternativ.
• Frecvență: între 50 și 60 hertzi.
• Putere de rupere conform EN 60898-1 la 400 volți: 6 kiloamperi.
• Putere de rupere ultimă conform IEC 60947-2 la 400 volți: 10 kiloamperi.
• Putere de rupere ultimă conform IEC 60947-2 la 230 volți: 25 kiloamperi.
• Tensiune nominală de izolație: 500 volți.
• Tensiune suportată la impulsuri: 4 kilovolți.
• Clasa de limitare a energiei: 3.
• Grad de poluare: 2.
• Montaj: șină DIN.
• Număr de module: 4.
• Lățime: 70,8 milimetri.
• Înălțime: 94,8 milimetri.
• Adâncime: 77,8 milimetri.
• Adâncime de instalare: 44 milimetri.
• Grad de protecție: IP20.
• Rezistență la impact: IK02.
• Secțiune conductor flexibil sau multifilar: între 1,5 și 25 milimetri pătrați.
• Secțiune conductor rigid: între 1,5 și 35 milimetri pătrați.
• Tip conexiune: bornă cu șurub.
• Sens de alimentare: superior sau inferior.
• Temperatură de funcționare: între -25 și 70 grade Celsius.
• Temperatură de depozitare: între -40 și 70 grade Celsius.
• Culoare: gri RAL 7035.
• Suport pentru etichetă: da.
• Compatibil cu echipamente auxiliare: da.

Protecție tetrapolară pentru tablouri electrice

Legrand DX³ 407931 combină un curent nominal de 32 amperi, curba C, protecție de 4 poli și capacități de rupere de 6 kiloamperi conform EN 60898-1 și 10 kiloamperi conform IEC 60947-2 la 400 volți.

Formatul său de 4 module, montajul pe șină DIN, posibilitatea de alimentare superioară sau inferioară, gama largă de conectare și compatibilitatea cu auxiliare DX³ facilitează integrarea în tablouri electrice care necesită protecție împotriva suprasarcinilor și scurtcircuitelor.
