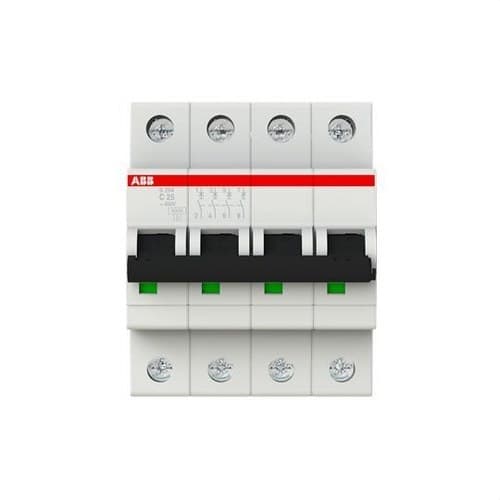

Disjunctor automat S204-C25 4P 25A Curba C 10kA

Magnetotermicul ABB S204-C25, referința 2CDS254001R0254, este un întreruptor automat modular de 4 poli, 25 A și curbă de declanșare C, conceput pentru a proteja instalațiile electrice împotriva suprasarcinilor și scurtcircuitelor. Aparține gamei System pro M compact S200 de la ABB și oferă o putere de rupere de 10 kA la 400 V conform IEC/EN 60947-2 și de 6 kA la 400 V conform IEC/EN 60898-1.

Configurația tetrapolară permite protejarea simultană a celor patru conductoare active ale instalației, în timp ce curba C oferă un comportament deosebit de potrivit pentru circuite de distribuție cu sarcini rezistive sau inductive care prezintă curenți de pornire moderați. Montajul pe șină DIN și cele patru module de lățime facilitează integrarea în tablouri electrice rezidențiale, comerciale și industriale.

Protecție magnetotermică de 25 A

ABB S204-C25 combină două sisteme de declanșare destinate protejării conductoarelor și receptoarelor conectate la circuit.

• Protecție termică: acționează atunci când o supracurentare se menține pe o anumită perioadă de timp, protejând circuitul împotriva suprasarcinilor.
• Protecție magnetică: asigură o acționare rapidă în cazul curenților mari produși de un scurtcircuit.

Curentul nominal al întreruptorului este de 25 A, cu o temperatură ambientală de referință de 30 °C, conform condițiilor specificate de ABB.

Configurație tetrapolară 4P

Referința 2CDS254001R0254 dispune de 4 poli total și 4 poli protejați. Acest lucru permite deschiderea și protejarea simultană a celor patru conductoare conectate la dispozitiv.

Configurația cu patru poli este deosebit de utilă în sistemele trifazate cu neutru, unde este necesară o deconectare comună a circuitului.

Curbă de declanșare C

ABB S204-C25 utilizează o curbă de declanșare C. Această caracteristică este destinată circuitelor care pot experimenta curenți tranzitorii moderați în timpul conectării receptoarelor.

Magnetotermicele cu curbă C sunt utilizate în mod obișnuit în:

• Circuite generale de distribuție.
• Instalații comerciale și terțiare.
• Motoare mici.
• Echipamente de climatizare.
• Iluminat.
• Transformatoare de mică putere.
• Sarcini rezistive și inductive cu curent de pornire moderat.

Curba trebuie selectată întotdeauna în funcție de intensitatea de pornire a sarcinii și de condițiile de deconectare ale circuitului.

Putere de rupere de 10 kA conform IEC/EN 60947-2

Conform standardului IEC/EN 60947-2, ABB specifică pentru S204-C25 o putere de rupere ultimă Icu de 10 kA la 400 V CA.

Pentru alte tensiuni, ABB declară printre valorile sale:

• Icu la 230 V CA: 20 kA.
• Icu la 400 V CA: 10 kA.

Această capacitate de întrerupere permite utilizarea magnetotermicului în tablouri profesionale, cu condiția ca curentul de scurtcircuit prevăzut în punctul de instalare să nu depășească performanțele dispozitivului.

6 kA conform IEC/EN 60898-1

Atunci când întreruptorul este considerat conform standardului IEC/EN 60898-1, ABB specifică o putere de rupere nominală Icn de 6 kA la 400 V.

Din acest motiv, referința poate fi întâlnită comercial atât ca magnetotermic de 6 kA, cât și de 10 kA. Ambele date sunt compatibile: ele corespund unor standarde și criterii de testare diferite.

Tensiune nominală de 400 V

Întreruptorul este proiectat pentru o tensiune nominală de 400 V și poate funcționa la frecvențe de 50 sau 60 Hz.

ABB specifică, de asemenea, o tensiune maximă de funcționare de până la 440 V CA în condițiile stabilite pentru gamă.

Tensiune de izolație și rezistență la impulsuri

Printre principalele caracteristici dielectrice ale S204-C25 se numără:

• Tensiune nominală de izolație Ui: 440 V.
• Tensiune nominală suportată la impuls Uimp: 4 kV.
• Grad de poluare: 3.

Aceste performanțe permit utilizarea sa în tablouri electrice de joasă tensiune în aplicații rezidențiale, comerciale și industriale.

Clasa de limitare a energiei 3

ABB S204-C25 dispune de clasa de limitare a energiei 3. Această caracteristică ajută la reducerea energiei care circulă prin circuit în timpul unui scurtcircuit.

Limitarea contribuie la diminuarea solicitărilor termice și electrodinamice la care pot fi supuse conductoarele și echipamentele instalate în aval de întreruptor.

Montaj pe șină DIN

Magnetotermicul este proiectat pentru montaj pe șină DIN de 35 mm. ABB specifică compatibilitate cu:

• TH35-15: șină DIN de 35 x 15 mm conform IEC 60715.
• TH35-7.5: șină DIN de 35 x 7,5 mm conform IEC 60715.

Dispozitivul poate fi instalat în diferite poziții, iar formatul său modular facilitează integrarea alături de alte echipamente de protecție din gama ABB.

4 module de lățime

ABB S204-C25 ocupă 4 spații modulare, cu o lățime totală de 70 mm.

Dimensiunile sale sunt:

• Lățime: 70 mm.
• Înălțime: 88 mm.
• Adâncime: 69 mm.
• Adâncime de instalare: 69 mm.
• Greutate netă aproximativă: 0,5 kg.

Terminale cu șurub pentru o conexiune sigură

Seria S200 utilizează terminale cu șurub concepute pentru a asigura o conexiune fermă a conductoarelor. Referința admite diferite secțiuni în funcție de tipul de cablu utilizat.

• Conductor rigid: de la 0,75 la 35 mm².
• Conductor multifilar: de la 0,75 la 35 mm².
• Conductor flexibil: de la 0,75 la 25 mm².
• Conductor flexibil cu papuc: de la 0,75 la 25 mm².
• Cuplu de strângere: 2,8 Nm.

Conectarea trebuie realizată respectând secțiunile și cuplul de strângere indicate de ABB.

Compatibil cu sistemele de distribuție ABB

Designul S204-C25 permite integrarea cu accesoriile și sistemele de distribuție corespunzătoare familiei ABB System pro M compact.

Gama S200 dispune de diferite elemente auxiliare care permit extinderea posibilităților de semnalizare și control ale magnetotermicului, precum contacte auxiliare și contacte de semnalizare compatibile.

Poate fi utilizat și împreună cu blocuri diferențiale ABB compatibile din familia DDA 200 atunci când este necesară adăugarea protecției diferențiale la ansamblu.

Indicator de poziție a contactelor

Întreruptorul include indicare vizuală a stării contactelor, facilitând identificarea poziției de conectare sau deconectare în timpul operațiunilor și lucrărilor de întreținere.

Comanda frontală poate fi, de asemenea, sigilată în anumite configurații pentru a limita manipulările neautorizate.

Grad de protecție IP20

Dispozitivul prezintă un grad de protecție IP20. ABB indică faptul că se poate atinge IP40 atunci când este instalat într-o carcasă cu capac adecvat.

Fiind o componentă modulară, trebuie instalat într-un tablou electric care să asigure gradul de protecție cerut de condițiile de mediu ale amplasamentului.

Gamă largă de temperatură

S204-C25 este pregătit să funcționeze într-un interval de temperatură ambientală de -25 până la +55 °C.

Pentru depozitare, ABB specifică un interval de -40 până la +70 °C, oferind flexibilitate pentru diferite condiții de transport, depozitare și instalare.

Rezistență mecanică

ABB specifică pentru gamă o rezistență ridicată la vibrații și șocuri. S204-C25 suportă teste de vibrații conform IEC 60068-2-6 și de impact conform IEC 60068-2-27.

Construcția sa este orientată spre asigurarea unei funcționări fiabile în tablouri electrice profesionale supuse condițiilor normale de exploatare.

Durabilitate electrică și mecanică

Documentația tehnică a produsului specifică o durabilitate mecanică de până la 20.000 de cicluri și o durabilitate electrică de până la 20.000 de cicluri în curent alternativ, în condițiile definite de ABB.

Aceste performanțe permit utilizarea sa în instalații unde este necesară o durată de viață ridicată a dispozitivului de protecție.

Aplicații ale ABB S204-C25

Datorită celor 4 poli, curentului nominal de 25 A și curbei C, acest magnetotermic poate fi utilizat în diferite tipuri de tablouri electrice:

• Instalații rezidențiale.
• Clădiri comerciale.
• Instalații terțiare.
• Tablouri electrice industriale.
• Circuite trifazate cu neutru.
• Echipamente de climatizare.
• Motoare mici și utilaje.
• Circuite de distribuție de joasă tensiune.

Caracteristici tehnice ale ABB 2CDS254001R0254

• Marcă: ABB.
• Referință: 2CDS254001R0254.
• Model: S204-C25.
• Gamă: System pro M compact S200.
• Tip: întreruptor automat magnetotermic modular.
• Număr de poli: 4P.
• Poli protejați: 4.
• Curent nominal In: 25 A.
• Curbă de declanșare: C.
• Tensiune nominală: 400 V.
• Frecvență: 50/60 Hz.
• Putere de rupere Icn la 400 V conform IEC/EN 60898-1: 6 kA.
• Putere de rupere Icu la 400 V conform IEC/EN 60947-2: 10 kA.
• Putere de rupere Icu la 230 V conform IEC/EN 60947-2: 20 kA.
• Tensiune de izolație Ui: 440 V.
• Tensiune suportată la impuls Uimp: 4 kV.
• Clasa de limitare a energiei: 3.
• Tip de tensiune: CA/CC conform configurației și condițiilor producătorului.
• Grad de protecție: IP20.
• Protecție în carcasă cu capac: IP40.
• Grad de poluare: 3.
• Montaj: șină DIN de 35 mm.
• Număr de module: 4.
• Lățime: 70 mm.
• Înălțime: 88 mm.
• Adâncime: 69 mm.
• Greutate netă aproximativă: 0,5 kg.
• Cuplu de strângere: 2,8 Nm.
• Conductoare rigide: 0,75-35 mm².
• Conductoare flexibile: 0,75-25 mm².
• Temperatura de funcționare: -25 până la +55 °C.
• Temperatura de depozitare: -40 până la +70 °C.
• Durabilitate mecanică: până la 20.000 de cicluri.
• Normative principale: IEC/EN 60898-1 și IEC/EN 60947-2.
• EAN: 4016779529235.

Magnetotermic tetrapolar pentru tablouri profesionale

ABB S204-C25 oferă protecție termomagnetică pentru circuite de până la 25 A prin patru poli protejați și o curbă C adecvată pentru numeroase sarcini de uz general. Designul său modular permite instalarea ușoară în tablouri electrice pe șină DIN și combinarea cu alte dispozitive și accesorii ABB.

Cu 10 kA putere de rupere Icu la 400 V conform IEC/EN 60947-2, 6 kA Icn conform IEC/EN 60898-1, clasa de limitare 3 și capacitate pentru conductoare rigide de până la 35 mm², oferă o soluție robustă pentru aplicații rezidențiale, comerciale și industriale.

Important: înainte de instalarea magnetotermicului trebuie verificat dacă curentul nominal, curba de declanșare, secțiunea conductoarelor și puterea de rupere sunt adecvate pentru caracteristicile circuitului și curentul de scurtcircuit prevăzut în punctul de instalare.
