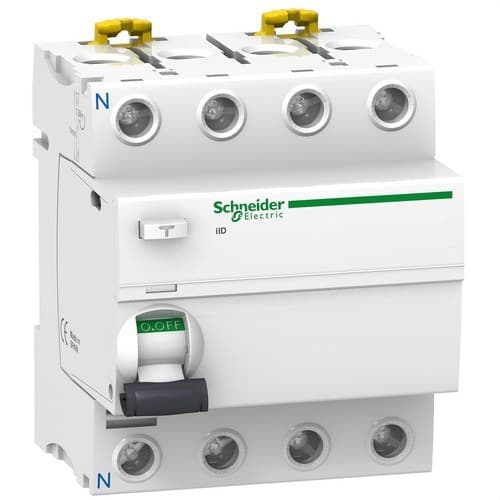

Diferențial RCCB-IID 4P 63A 30mA Clasa A-SI

Întrerupătorul diferențial Schneider Electric Acti9 iID A9R61463 este un dispozitiv RCCB cu 4 poli, 63 A și sensibilitate de 30 mA, conceput pentru a detecta curenții de scurgere la pământ și a deconecta automat circuitul. Încorporează protecție diferențială tip A-SI superimunizată, acționare instantanee și este pregătit să funcționeze în rețele trifazate de 380 până la 415 V CA la 50/60 Hz.

Tehnologia A-SI combină capacitatea unui diferențial de tip A de a detecta curenți reziduali alternativi sinusoidali și curenți continui pulsatori cu o imunitate sporită la perturbații electrice. Acest lucru ajută la reducerea declanșărilor intempestive în instalații cu echipamente electronice, iluminat LED, surse în comutație, variatoare și alte sarcini capabile să genereze armonici sau tranzitorii.

Protecție diferențială de înaltă sensibilitate de 30 mA

Schneider Electric A9R61463 dispune de o sensibilitate diferențială nominală IΔn de 30 mA. Acest nivel este destinat să ofere protecție suplimentară persoanelor împotriva riscurilor asociate curenților de scurgere la pământ, în condițiile stabilite de normativ și de producător.

Când dispozitivul detectează o diferență de curent între conductoarele active care atinge condițiile de declanșare, deschide circuitul pentru a întrerupe alimentarea.

Tip A-SI superimunizat

Clasa A-SI este una dintre caracteristicile cele mai importante ale acestui diferențial Acti9 iID. Schneider Electric denumește SI tehnologia sa superimunizată, dezvoltată pentru a oferi o imunitate mai mare la anumite perturbații care pot provoca declanșări nedorite la diferențialele convenționale.

Ca diferențial de tip A, permite detectarea:

• Curenților reziduali alternativi sinusoidali.
• Curenților reziduali continui pulsatori.

Tehnologia SI adaugă o imunizare mai mare la perturbații de înaltă frecvență, armonici și anumite tranzitorii prezente frecvent în instalațiile cu multă electronică.

Mai puține declanșări intempestive în instalații cu electronică

Schneider Electric recomandă tehnologia A-SI în instalații unde perturbațiile electrice pot provoca acționări nedorite ale protecției diferențiale.

Printre aplicațiile unde poate fi deosebit de potrivit se numără:

• Instalații cu iluminat LED.
• Echipamente electronice și surse de alimentare în comutație.
• Birouri cu un număr mare de echipamente informatice.
• Instalații cu variatoare compatibile cu protecția de tip A.
• Sisteme de climatizare și automatizare.
• Spații tehnice și instalații industriale mici.
• Instalații unde apar declanșări intempestive din cauza perturbațiilor de rețea.

Clasa diferențială adecvată trebuie aleasă întotdeauna în funcție de caracteristicile reale ale sarcinilor conectate și de cerințele reglementare ale fiecărei instalații.

Configurație tetrapolară cu 4 poli

Referința A9R61463 are 4 poli și este indicată în special pentru circuite trifazate cu neutru. Schneider Electric poziționează polul neutru în partea stângă a dispozitivului.

Deschiderea simultană a polilor permite deconectarea conductoarelor active ale circuitului atunci când este detectată o scurgere diferențială în condițiile de acționare ale echipamentului.

Curent nominal de 63 A

Întrerupătorul diferențial dispune de un curent nominal In de 63 A. Acest curent corespunde capacității de circulație permanentă a dispozitivului în condițiile sale nominale și nu trebuie confundat cu sensibilitatea diferențială de 30 mA.

Dimensionarea trebuie realizată ținând cont de protecția la supracurenți instalată în amonte și de intensitatea maximă prevăzută în circuit.

Acționare diferențială instantanee

Protecția diferențială a modelului A9R61463 este de tip instantaneu, fără o temporizare intenționată la declanșare.

Această caracteristică îl diferențiază de dispozitivele selective sau întârziate utilizate de obicei la niveluri superioare ale unei instalații pentru a obține coordonarea între diferite protecții diferențiale.

Tehnologie de declanșare independentă de tensiune

Schneider Electric specifică pentru acest model o tehnologie de declanșare prin curent rezidual independentă de tensiune. Astfel, funcția de bază de detectare și declanșare diferențială nu necesită o alimentare electronică auxiliară separată.

Diferențialul obține condițiile necesare de funcționare din circuitul supravegheat, în limitele definite de producător.

Rezistență la curenți de impuls de 3 kA

Versiunea A-SI prezintă o rezistență la curenți de impuls de 3.000 A. Această caracteristică face parte din performanțele de imunizare ale acestei game și contribuie la reducerea acționărilor nedorite provocate de anumite fenomene tranzitorii.

Schneider Electric indică această rezistență la impulsuri de 3 kA ca una dintre îmbunătățirile actualelor referințe A-SI față de generațiile anterioare de diferențiale.

Curent condițional de scurtcircuit de 10 kA

A9R61463 prezintă un curent nominal condițional de scurtcircuit de 10 kA atunci când este instalat cu protecția la supracurenți adecvată, conform condițiilor stabilite de Schneider Electric.

De asemenea, dispune de o capacitate nominală de închidere și întrerupere Im/IΔm de 1.500 A.

Fiind un RCCB, aceste valori nu trebuie confundate cu puterea de rupere a unui întrerupător automat magnetotermic. Protecția împotriva suprasarcinilor și scurtcircuitelor trebuie realizată printr-un dispozitiv de supracurent corect coordonat.

Tensiune de utilizare de 380 până la 415 V CA

Întrerupătorul este proiectat să funcționeze în rețele de:

• Tensiune nominală de utilizare Ue: 380-415 V CA.
• Frecvență: 50/60 Hz.
• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune suportată la impuls Uimp: 6 kV.

Aceste caracteristici permit integrarea sa în tablouri electrice trifazate de joasă tensiune, în condițiile indicate de Schneider Electric.

Indicator mecanic de defect la pământ

Acti9 iID încorporează un indicator mecanic roșu în partea frontală care facilitează identificarea unei acționări legate de un defect la pământ.

Această semnalizare simplifică diagnosticarea în interiorul tabloului, deoarece permite localizarea mai rapidă a dispozitivului care a acționat din cauza unei condiții diferențiale.

Indicarea poziției contactelor

A9R61463 încorporează indicarea vizuală a poziției contactelor sale. Această funcție permite verificarea simplă a stării diferențialului direct din partea frontală a tabloului.

Comanda prin manetă oferă o manevrare clară și accesibilă atât în timpul funcționării obișnuite, cât și în operațiunile de verificare și întreținere.

Montaj pe șină DIN

Diferențialul este pregătit pentru montaj prin clipsare pe șină DIN, facilitând integrarea cu întrerupătoare magnetotermice, protecții la supratensiune și alte elemente din gama Acti9.

Ocupă 8 module de 9 mm, echivalente cu o lățime de 72 mm sau 4 module standard de 18 mm.

Dimensiuni compacte

• Înălțime: 91 mm.
• Lățime: 72 mm.
• Adâncime: 73,5 mm.
• Lățime modulară: 4 module de 18 mm.

Aceste dimensiuni permit integrarea ușoară în tablouri modulare rezidențiale, terțiare și industriale.

Conectarea conductoarelor

Terminalele dispozitivului admit diferite secțiuni de conductor pentru a facilita instalarea în circuite de până la 63 A:

• Conductor rigid: de la 1 la 35 mm².
• Conductor flexibil: de la 1 la 25 mm².

Conexiunile trebuie realizate respectând instrucțiunile producătorului, secțiunile admise și cuplul de strângere specificat pentru a garanta o conexiune electrică fiabilă.

Grad de protecție IP20

Schneider Electric A9R61463 prezintă un grad de protecție IP20 conform IEC 60529. Odată instalat într-o carcasă adecvată, se poate obține un grad de protecție superior pentru ansamblu, în funcție de caracteristicile tabloului.

Diferențialul trebuie instalat întotdeauna într-o carcasă electrică adecvată mediului și condițiilor de utilizare.

Gamă largă de temperatură

Acti9 iID A-SI este pregătit să funcționeze într-un interval de temperatură ambientală de -25 până la 60 °C.

Pentru depozitare, Schneider Electric stabilește un interval de -40 până la 85 °C, oferind flexibilitate pentru diferite medii de instalare și stocare.

Durabilitate ridicată

Gama Acti9 iID este proiectată pentru a oferi o durată lungă de viață în tablouri electrice instalate corect. Pentru această referință se specifică:

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 15.000 de cicluri.

Compatibil cu accesorii Acti9

A9R61463 poate fi integrat cu diferite accesorii din gama Schneider Electric Acti9, inclusiv dispozitive auxiliare și soluții de blocare compatibile.

Schneider Electric indică în mod expres compatibilitatea cu dispozitivul de blocare cu lacăt Acti9, util pentru a împiedica manevrele neautorizate în timpul anumitor lucrări de întreținere.

Poate fi combinat, de asemenea, în configurații compatibile, cu sisteme de rearmare automată ARA destinate întrerupătoarelor diferențiale iID de 3 și 4 poli.

Caracteristici tehnice ale Schneider Electric A9R61463

• Marcă: Schneider Electric.
• Referință: A9R61463.
• Gamă: Acti9.
• Model: iID.
• Tip: întrerupător diferențial RCCB.
• Număr de poli: 4P.
• Poziția neutru: stânga.
• Curent nominal In: 63 A.
• Sensibilitate diferențială IΔn: 30 mA.
• Clasă diferențială: tip A-SI.
• Tehnologie SI: superimunizată.
• Acționare: instantanee.
• Tip de rețea: CA.
• Tensiune nominală de utilizare: 380-415 V CA.
• Frecvență: 50/60 Hz.
• Tehnologie de declanșare: independentă de tensiune.
• Capacitate de închidere și întrerupere Im: 1.500 A.
• Capacitate diferențială IΔm: 1.500 A.
• Curent condițional de scurtcircuit: 10 kA.
• Rezistență la curent de impuls: 3 kA.
• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune suportată la impuls Uimp: 6 kV.
• Indicator de defect la pământ: da, indicator mecanic roșu.
• Indicator de poziție a contactelor: da.
• Acționare: manetă.
• Montaj: clipsare pe șină DIN.
• Lățime modulară: 4 module de 18 mm.
• Înălțime: 91 mm.
• Lățime: 72 mm.
• Adâncime: 73,5 mm.
• Conductoare rigide admise: 1-35 mm².
• Conductoare flexibile admise: 1-25 mm².
• Grad de protecție: IP20.
• Temperatura de funcționare: -25 până la 60 °C.
• Temperatura de depozitare: -40 până la 85 °C.
• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 15.000 de cicluri.
• Normativ: IEC/EN 61008-1 și IEC 61008-2-1.
• EAN: 3606480089596.

Protecție diferențială pentru instalații cu sarcini electronice

Schneider Electric Acti9 iID A9R61463 combină o sensibilitate de 30 mA cu tehnologie de tip A-SI pentru a oferi protecție diferențială în instalații trifazate cu sarcini electronice. Imunitatea sa sporită la perturbații ajută la îmbunătățirea continuității serviciului în instalații unde un diferențial convențional poate fi mai susceptibil la declanșări intempestive.

Configurația sa cu 4 poli, curent nominal de 63 A, funcționare instantanee, rezistență la impulsuri de 3 kA și montaj modular pe șină DIN îl fac o soluție deosebit de potrivită pentru tablouri electrice rezidențiale, terțiare și profesionale.

Important: A9R61463 este un întrerupător diferențial RCCB și nu încorporează protecție proprie împotriva suprasarcinilor sau scurtcircuitelor. Trebuie instalat împreună cu o protecție magnetotermică sau un dispozitiv de supracurent corect dimensionat și coordonat cu circuitul.
