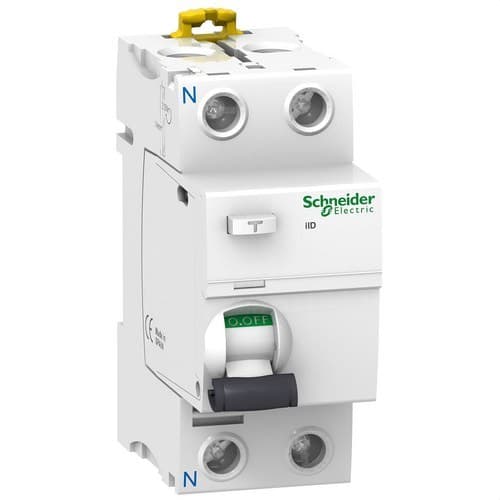

Diferențial RCCB-IID 2P 25A 30mA Clasa ASI

Comutatorul diferențial modular tip RCCB cu 2 poli și 25 A este o soluție avansată pentru a asigura protecția persoanelor și bunurilor împotriva descărcărilor electrice, atât prin contact direct, cât și indirect, pe lângă protecția împotriva riscului de incendii. Acest model face parte din gama Acti9 iID40 de la Schneider Electric și se prezintă ca o opțiune de încredere și robustă pentru instalațiile rezidențiale și comerciale.

Proiectat conform normelor EN/IEC 61008-1 și IEC 61008-2-1, acest diferențial oferă o sensibilitate de 30 mA și un funcționare instantanee cu clasă de protecție tip A-SI, care permite detectarea curenților de scurgere alternanți și pulsați cu componentă continuă. Include sistemul VisiTrip, un indicator mecanic de culoare roșie vizibil pe partea frontală a dispozitivului, care facilitează localizarea rapidă a circuitului defect după o declanșare, reducând timpul de intervenție și întreținere.

De asemenea, include funcția VisiSafe, care indică printr-o bandă verde deschiderea totală a polilor, permițând o intervenție sigură în circuitele din aval. Această caracteristică crește semnificativ siguranța în sarcinile de întreținere electrică, evitând riscul de contacte accidentale cu părți active.

Comutatorul are o putere de rupere (Im/IΔm) de 1500 A și un curent de scurtcircuit condițional (Inc/IΔc) de 10 kA. Robustetea mecanică și electrică este de asemenea garantată cu până la 20.000 de cicluri mecanice și 15.000 de cicluri electrice, ceea ce îi conferă o durată de viață ridicată în medii solicitante.

Funcționează cu un tensiune de operare (Ue) între 220 și 240 VCA, are o tensiune de izolare nominală Ui de 440 VCA și o tensiune de rezistență la impulsuri Uimp de 6 kV. Frecvența sa de funcționare este de 50 sau 60 Hz și este potrivit pentru rețelele de curent continuu.

Instalarea sa este rapidă și simplă datorită designului de terminale unificat și compatibilității sale cu dispozitivul de închidere cu lacăt captiv Acti9, care îmbunătățește siguranța în instalațiile partajate sau în întreținere. Comutatorul se montează pe șină DIN, ocupând 4 module de 9 mm lățime. Prezintă o estetică curată în culoare albă (RAL 9003), cu dimensiuni de 36 mm lățime, 91 mm înălțime și 73,5 mm adâncime, și o greutate de doar 0,21 kg.

În ceea ce privește protecția mediului, are un grad de protecție IP20, care devine IP40 atunci când este instalat într-un dulap modular. Oferă un interval termic larg cu o temperatură de funcționare de -25 °C la 60 °C și o temperatură de depozitare de -40 °C la 85 °C.

Rezumat al caracteristicilor tehnice

• Comutator diferențial RCCB 2P de 25 A, clasă A-SI, 30 mA
• Protecție împotriva descărcărilor prin contact direct și indirect
• VisiTrip: indicator frontal de defect pentru intervenție rapidă
• VisiSafe: confirmă deschiderea completă a polilor
• Norme: EN/IEC 61008-1 și IEC 61008-2-1
• Putere de rupere de 1500 A și curent condițional de 10 kA
• Durată de viață: 20.000 de cicluri mecanice / 15.000 de cicluri electrice
• Tensiune de izolare: 440 VCA și rezistență la impulsuri de 6 kV
• Montare pe șină DIN de 4 module (36 mm lățime)
• Grad de protecție IP20/IP40 și instalare compatibilă cu închidere Acti9

Acest dispozitiv este ideal pentru cei care caută siguranță electrică avansată, fiabilitate operațională și ușurință în întreținere în instalațiile moderne.
