Diferențial magnetotermic 13-18A

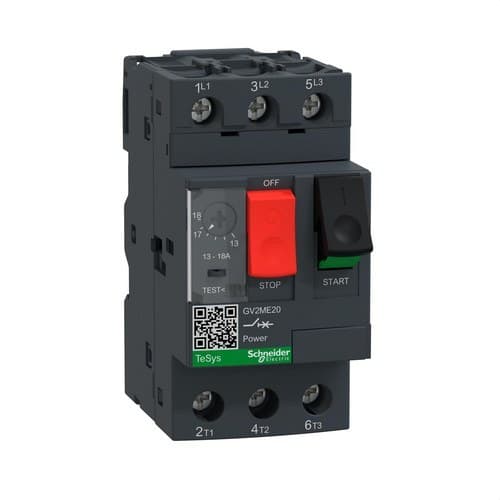

Dispozitivul de protecție motor magnetotermic Schneider Electric TeSys Deca GV2ME20 este un întreruptor de protecție pentru motoare cu 3 poli, echipat cu protecție termică reglabilă între 13 și 18 A și declanșare magnetică la scurtcircuit. Este proiectat pentru a proteja motoarele trifazate împotriva suprasarcinilor, scurtcircuitelor și anumitor condiții de pierdere de fază, oferind în plus funcții de comandă manuală și separare într-un format compact de 45 mm lățime.

Referința GV2ME20 aparține familiei TeSys GV2 de la Schneider Electric și este pregătită pentru motoare de până la 7,5 kW la 400/415 V CA. Dispune de acționare prin butoane, borne de conexiune cu șurub și poate fi instalată pe șină DIN de 35 mm sau direct pe placă, prin adaptorul corespunzător.

Dispozitiv de protecție motor magnetotermic reglabil de la 13 la 18 A

Schneider Electric GV2ME20 încorporează o protecție termică reglabilă între 13 și 18 A. Instalatorul trebuie să regleze această valoare în funcție de curentul nominal indicat pe plăcuța de identificare a motorului care urmează să fie protejat.

Acest reglaj permite adaptarea protecției la suprasarcină pentru diferite motoare aflate în intervalul de intensitate al dispozitivului.

Curentul convențional maxim al dispozitivului de protecție motor este de 18 A.

Protecție termică împotriva suprasarcinilor

Protecția termică monitorizează curentul care circulă prin motor și acționează atunci când o supracurentare se menține suficient timp pentru a reprezenta un risc de încălzire.

Această funcție contribuie la protejarea înfășurărilor și a conductoarelor împotriva unor condiții precum:

• Suprasarcină mecanică prelungită a motorului.
• Funcționare cu un curent mai mare decât cel nominal.
• Blocaje sau eforturi excesive ale mașinii.
• Anumite condiții de dezechilibru sau pierdere de fază.

Reglajul termic trebuie realizat în funcție de intensitatea nominală reală a motorului și nu doar de puterea sa teoretică.

Protecție magnetică împotriva scurtcircuitelor

Pe lângă protecția termică, GV2ME20 încorporează un declanșator magnetic instantaneu destinat să acționeze rapid la curenți mari de scurtcircuit.

Schneider Electric specifică pentru această referință un curent de declanșare magnetică de 341 A.

Această protecție magnetică completează protecția termică și permite utilizarea dispozitivului de protecție motor ca parte a unui sistem complet de protecție a motoarelor.

Protecție sensibilă la pierderea de fază

Schneider Electric GV2ME20 dispune de sensibilitate la pierderea de fază conform IEC 60947-4-1.

Dacă una dintre faze încetează să conducă, în timp ce celelalte faze rămân supuse unui supracurent, protecția termică poate acționa pentru a împiedica motorul să funcționeze o perioadă îndelungată într-o situație de alimentare dezechilibrată.

Această caracteristică este deosebit de importantă la motoarele trifazate, deoarece funcționarea cu o fază absentă poate produce supraîncălziri și deteriorări ale înfășurărilor.

Motor de până la 7,5 kW la 400/415 V

Schneider Electric specifică pentru GV2ME20 următoarele puteri ale motorului:

• 400/415 V CA: până la 7,5 kW.
• 500 V CA: până la 9 kW.
• 690 V CA: până la 15 kW.

Aceste valori sunt repere de selecție. Pentru dimensionarea corectă a dispozitivului de protecție motor trebuie verificat întotdeauna că curentul nominal de pe plăcuța motorului se află în intervalul reglabil de 13 la 18 A.

3 poli pentru motoare trifazate

GV2ME20 dispune de o configurație cu 3 poli, proiectată în principal pentru motoare alimentate prin rețele trifazate.

Cei trei poli se deschid simultan atunci când dispozitivul declanșează sau când este acționat manual butonul de oprire, asigurând deconectarea simultană a fazelor.

Capacitate mare de rupere la scurtcircuit

Capacitatea de întrerupere a Schneider Electric GV2ME20 variază în funcție de tensiunea rețelei.

• 230/240 V CA: Icu de 100 kA.
• 400/415 V CA: Icu de 15 kA.
• 440 V CA: Icu de 8 kA.
• 500 V CA: Icu de 6 kA.
• 690 V CA: Icu de 3 kA.

Aceste valori corespund puterii ultime de rupere Icu conform IEC 60947-2.

Într-o rețea trifazată obișnuită de 400 V, GV2ME20 dispune astfel de o putere ultimă de rupere de 15 kA.

Puterea de rupere de serviciu Ics

Schneider Electric specifică, de asemenea, puterea de rupere de serviciu ca procent din Icu:

• 230/240 V CA: Ics = 100 % din Icu.
• 400/415 V CA: Ics = 50 % din Icu.
• 440 V CA: Ics = 50 % din Icu.
• 500 V CA: Ics = 75 % din Icu.
• 690 V CA: Ics = 75 % din Icu.

Puterea de rupere trebuie verificată întotdeauna în raport cu curentul de scurtcircuit prevăzut în punctul în care urmează să fie instalat dispozitivul de protecție motor.

Comandă prin butoane de pornire și oprire

GV2ME20 utilizează un sistem de comandă prin butoane. Partea frontală integrează comenzi distincte pentru conectare și deconectare, facilitând manevrarea manuală a circuitului motorului.

Pe lângă funcțiile de protecție, dispozitivul poate fi utilizat pentru efectuarea manevrelor manuale în condițiile de utilizare stabilite de Schneider Electric.

Adecvat pentru separare

Schneider Electric declară GV2ME20 adecvat pentru izolare sau separare conform IEC 60947-1.

Această funcție permite utilizarea dispozitivului de protecție motor ca element de deconectare a circuitului în timpul anumitor lucrări de întreținere, respectând întotdeauna procedurile de siguranță și de blocare corespunzătoare.

Categorii de utilizare pentru motoare

Dispozitivul este proiectat special pentru aplicații de protecție a motoarelor și respectă diferite categorii de utilizare:

• Categoria A conform IEC 60947-2.
• AC-3 conform IEC 60947-4-1.
• AC-3e conform IEC 60947-4-1.

Aceste caracteristici permit integrarea sa în demaroare pentru motoare trifazate împreună cu contactoare TeSys compatibile.

Până la 690 V CA

Schneider Electric GV2ME20 admite o tensiune nominală de utilizare Ue de până la 690 V CA la 50/60 Hz.

Dintre principalele sale caracteristici de izolație se remarcă:

• Tensiune nominală de utilizare Ue: până la 690 V CA.
• Tensiune de izolație Ui: 690 V CA.
• Tensiune suportată la impuls Uimp: 6 kV.
• Frecvență: 50/60 Hz.

Conexiune prin borne cu șurub

Referința GV2ME20 încorporează borne de putere cu șurub, oferind o conexiune robustă pentru conductoarele circuitului motorului.

Schneider Electric specifică următoarele capacități:

• Conductor rigid: până la 2 conductoare de 1 la 6 mm².
• Conductor flexibil fără papuc: până la 2 conductoare de 1,5 la 6 mm².
• Conductor flexibil cu papuc: până la 2 conductoare de 1 la 4 mm².
• Cuplu de strângere: 1,7 Nm.

Montaj pe șină DIN sau pe placă

GV2ME20 poate fi instalat prin:

• Prindere pe șină DIN simetrică de 35 mm.
• Fixare cu șuruburi pe placă folosind adaptorul corespunzător.

Poate fi montat atât în poziție orizontală, cât și verticală, facilitând integrarea în diferite configurații de tablou.

Format compact de 45 mm

Familia GV2 utilizează un format compact care facilitează realizarea demaroarelor de motor ocupând puțin spațiu.

• Lățime: 45 mm.
• Înălțime: 89 mm.
• Adâncime: 78,5 mm.
• Greutate aproximativă: 0,26 kg.
• Culoare: gri închis.

Compatibil cu contactoare TeSys

Schneider Electric GV2ME20 poate fi combinat cu contactoare din gamele TeSys pentru a crea demaroare compacte.

Schneider Electric pune la dispoziție accesorii specifice care permit realizarea unei conexiuni mecanice și electrice între dispozitivele de protecție motor GV2 și contactoarele TeSys K sau TeSys Deca compatibile.

Această arhitectură permite realizarea unui ansamblu format din:

• Dispozitiv de protecție motor GV2ME pentru protecție.
• Contactor pentru comandă de la distanță.
• Auxiliare de semnalizare sau comandă.

Compatibil cu auxiliare electrice

Gama GV2 admite diferite accesorii destinate extinderii funcțiilor dispozitivului, cum ar fi:

• Contacte auxiliare de stare.
• Contacte de semnalizare a declanșării.
• Bobine de minimă tensiune.
• Bobine de declanșare.
• Accesorii pentru blocare și interblocare.
• Comenzi și accesorii de instalare.
• Elemente de conexiune cu contactoarele TeSys.

Compatibilitatea trebuie verificată prin referința exactă a fiecărui accesoriu.

Durabilitate mecanică și electrică ridicată

Schneider Electric specifică o durată de viață ridicată pentru GV2ME20:

• Durabilitate mecanică: până la 100.000 de cicluri.
• Durabilitate electrică: până la 100.000 de cicluri în AC-3 la 415 V în condițiile nominale.

Aceste performanțe permit utilizarea sa în instalații profesionale în care dispozitivul îndeplinește atât funcții de protecție, cât și anumite manevre manuale.

Dizipare termică

Diziparea de putere specificată de Schneider Electric este de aproximativ 2,5 W pe pol.

Acest dat poate fi util în calculul termic al tablourilor electrice cu o concentrație mare de dispozitive.

Grad de protecție IP20 și IK04

Dispozitivul de protecție motor dispune de:

• Grad de protecție: IP20 conform IEC 60529.
• Rezistență la impact: IK04.

Este proiectat pentru a fi instalat în interiorul unui tablou sau al unei carcase care asigură gradul de protecție cerut de mediu.

Gamă largă de temperatură

Schneider Electric GV2ME20 poate funcționa în următoarele intervale ambientale:

• Temperatură de funcționare: -20 la 60 °C.
• Temperatură de depozitare: -40 la 80 °C.

În plus, prezintă rezistență la foc de până la 960 °C conform IEC 60695-2-11.

Caracteristici tehnice ale Schneider Electric GV2ME20

• Marcă: Schneider Electric.
• Referință: GV2ME20.
• Gamă: TeSys Deca.
• Familie: TeSys GV2.
• Tip: dispozitiv de protecție motor / întreruptor magnetotermic pentru motor.
• Aplicație: protecția motoarelor.
• Tehnologie de declanșare: termomagnetică.
• Număr de poli: 3P.
• Curent nominal maxim: 18 A.
• Reglaj termic: 13-18 A.
• Curent de declanșare magnetică: 341 A.
• Sensibilitate la pierderea de fază: da.
• Motor la 400/415 V: până la 7,5 kW.
• Motor la 500 V: până la 9 kW.
• Motor la 690 V: până la 15 kW.
• Icu la 230/240 V: 100 kA.
• Icu la 400/415 V: 15 kA.
• Icu la 440 V: 8 kA.
• Icu la 500 V: 6 kA.
• Icu la 690 V: 3 kA.
• Tensiune nominală de utilizare Ue: până la 690 V CA.
• Tensiune de izolație Ui: 690 V.
• Tensiune suportată la impuls Uimp: 6 kV.
• Frecvență: 50/60 Hz.
• Categorie de utilizare: categoria A, AC-3 și AC-3e.
• Adecvat pentru separare: da.
• Tip de comandă: butoane.
• Tip de bornă: șurub.
• Cuplu de strângere: 1,7 Nm.
• Montaj: șină DIN de 35 mm sau placă prin adaptor.
• Lățime: 45 mm.
• Înălțime: 89 mm.
• Adâncime: 78,5 mm.
• Greutate: aproximativ 0,26 kg.
• Grad de protecție: IP20.
• Rezistență la impact: IK04.
• Durabilitate mecanică: 100.000 de cicluri.
• Durabilitate electrică: până la 100.000 de cicluri în AC-3 la 415 V.
• Temperatură de funcționare: -20 la 60 °C.
• Temperatură de depozitare: -40 la 80 °C.
• Norme principale: EN/IEC 60947-2 și EN/IEC 60947-4-1.

Protecție completă pentru motoare trifazate

Schneider Electric TeSys GV2ME20 combină protecția la suprasarcină și scurtcircuit într-un singur dispozitiv compact cu trei poli. Reglajul termic de la 13 la 18 A permite adaptarea precisă la curentul nominal al diferitelor motoare, iar declanșarea magnetică oferă un răspuns rapid la defecte de intensitate mare.

Cu capacitate pentru motoare de până la 7,5 kW la 400/415 V, putere de rupere de 15 kA la 400/415 V, sensibilitate la pierderea de fază, montaj pe șină DIN și compatibilitate cu contactoare și auxiliare TeSys, este deosebit de potrivit pentru demaroare de motor, pompe, ventilatoare, compresoare, utilaje și tablouri de automatizare.

Important: GV2ME20 este un dispozitiv de protecție motor magnetotermic și nu un întreruptor diferențial. Nu detectează curenți de fugă la pământ precum un RCCB sau RCBO. Atunci când instalația necesită protecție diferențială, aceasta trebuie asigurată printr-un dispozitiv specific, selectat corect. Reglajul termic al GV2ME20 trebuie configurat în funcție de curentul nominal real indicat pe plăcuța motorului.
