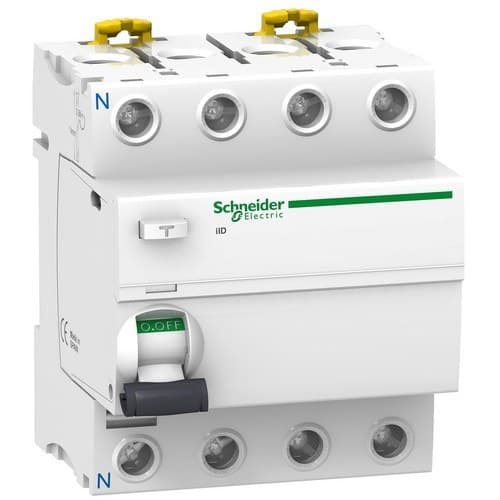

Diferențial IID 4P 40A 500mA Clasa AC

Întrerupătorul diferențial Schneider Electric Acti9 iID A9R16440 este un dispozitiv RCCB cu 4 poli, 40 A și sensibilitate diferențială de 500 mA, conceput pentru a detecta curenți de scurgere la pământ de tip AC și pentru a deconecta automat circuitul atunci când sunt atinse condițiile de declanșare. Funcționează la 380-415 V CA și 50/60 Hz, are acționare instantanee și este recomandat în special pentru instalații trifazate unde este necesară protecție diferențială cu patru poli.

Referința A9R16440 face parte din gama Acti9 iID de la Schneider Electric și include funcții precum VisiTrip pentru identificarea vizuală a unei declanșări diferențiale și VisiSafe pentru confirmarea deschiderii fizice a contactelor. Designul său modular de 72 mm permite montarea facilă pe șină DIN în tablouri electrice de distribuție.

Întrerupător diferențial RCCB cu 4 poli

A9R16440 dispune de 4 poli și este conceput pentru deconectarea simultană a tuturor acestora atunci când este detectat un curent rezidual peste limita stabilită.

În instalațiile trifazate cu nul, permite controlul împreună al celor trei faze și al conductorului neutru. Schneider Electric poziționează neutru pe partea stângă a dispozitivului.

Curent nominal de 40 A

Curentul nominal al întrerupătorului diferențial este de 40 A. Această valoare reprezintă curentul pe care dispozitivul îl poate conduce în mod permanent în condițiile sale nominale de funcționare.

Intensitatea de 40 A nu trebuie confundată cu sensibilitatea diferențială de 500 mA. Ambele valori îndeplinesc funcții diferite:

• 40 A: curent nominal care poate circula prin dispozitiv.
• 500 mA: sensibilitatea protecției față de curenți reziduali sau scurgeri la pământ.

Sensibilitate diferențială de 500 mA

Schneider Electric A9R16440 prezintă o sensibilitate diferențială IΔn de 500 mA.

Acest nivel de sensibilitate este orientat în principal către protecția împotriva anumitor defecte de izolație, contacte indirecte în condițiile prevăzute de instalație și reducerea riscului de incendiu asociat curenților de scurgere.

Un diferențial de 500 mA nu trebuie considerat echivalent cu un diferențial de înaltă sensibilitate de 30 mA pentru protecția suplimentară a persoanelor. Sensibilitatea necesară trebuie stabilită conform schemei de protecție, împământării și normativelor aplicabile fiecărei instalații.

Protecție diferențială tip AC

Clasa diferențială a modelului A9R16440 este tip AC. Acest tip de întrerupător este proiectat pentru a detecta curenți reziduali alternativi sinusoidali.

Selectarea tipului de diferențial trebuie făcută ținând cont de caracteristicile sarcinilor conectate. În instalațiile cu anumite echipamente electronice, redresoare, variatoare sau alte sarcini capabile să genereze componente reziduale diferite de un curent alternativ sinusoidal, poate fi necesară alegerea unui diferențial de tip A, A-SI sau a altei clase adecvate.

Acționare diferențială instantanee

Dispozitivul are funcționare instantanee, adică nu include o întârziere intenționată de declanșare, precum întrerupătoarele diferențiale selective.

Atunci când curentul rezidual atinge condițiile de acționare stabilite, mecanismul provoacă deschiderea circuitului în timpii definiți de norma aplicabilă.

Declanșare independentă de tensiune

Schneider Electric specifică pentru A9R16440 o tehnologie de declanșare a curentului rezidual independentă de tensiune.

Această caracteristică permite ca funcția diferențială de bază să nu depindă de o alimentare electronică auxiliară externă pentru detectarea dezechilibrului de curent și acționarea mecanismului de declanșare.

Tensiune nominală de 380-415 V CA

Principalele caracteristici electrice ale Schneider Electric A9R16440 sunt:

• Tensiune nominală de utilizare Ue: 380-415 V CA.
• Frecvență: 50/60 Hz.
• Curent nominal In: 40 A.
• Sensibilitate diferențială IΔn: 500 mA.
• Clasă diferențială: tip AC.
• Acționare: instantanee.
• Tensiune nominală de izolație Ui: 500 V.
• Tensiune suportată la impuls Uimp: 6 kV.

Putere de închidere și de rupere diferențială de 1.500 A

Schneider Electric specifică o putere nominală de închidere și de rupere Im/IΔm de 1.500 A.

Această valoare corespunde capacității întrerupătorului diferențial de a stabili, suporta și întrerupe anumite curenți în condițiile definite de normă și nu trebuie confundată cu puterea de rupere a unui întrerupător magnetotermic.

Curent condițional de scurtcircuit de 10 kA

A9R16440 prezintă un curent condițional de scurtcircuit Inc/IΔc de 10 kA.

Această valoare este valabilă atunci când diferențialul este corect coordonat cu dispozitivul de protecție împotriva scurtcircuitelor situat în amonte, specificat pentru instalație.

Prin urmare, cei 10 kA nu înseamnă că A9R16440 poate înlocui un magnetotermic cu o putere proprie de rupere de 10 kA.

Nu protejează împotriva suprasarcinilor sau scurtcircuitelor

Schneider Electric A9R16440 este un RCCB sau întrerupător diferențial pur. Funcția sa constă în detectarea curenților reziduali și a scurgerilor la pământ.

Nu include declanșatoare termice sau magnetice pentru protecția circuitului împotriva suprasarcinilor sau scurtcircuitelor.

Trebuie utilizat împreună cu:

• întrerupătoare magnetotermice;
• întrerupătoare automate de capăt de linie;
• siguranțe sau alte protecții împotriva supracurenților, dimensionate corect.

VisiTrip pentru identificarea declanșărilor diferențiale

Dispozitivul include VisiTrip, sistem de semnalizare prin indicator mecanic roșu în partea frontală.

Această indicație permite identificarea rapidă a faptului că dispozitivul a acționat din cauza unui defect diferențial, facilitând activitățile de diagnostic și întreținere în tablourile cu multiple protecții.

VisiSafe pentru verificarea deschiderii contactelor

Sistemul VisiSafe oferă o indicație vizuală asociată deschiderii efective a contactelor.

Această funcție îmbunătățește identificarea stării dispozitivului și completează aptitudinea pentru izolare conform EN/IEC 61008-1.

Montaj pe șină DIN

A9R16440 este proiectat pentru instalare prin clipsare pe șină DIN, facilitând integrarea sa alături de magnetotermice și alte echipamente modulare Acti9.

Ocupa:

• 8 module de 9 mm.
• 4 module standard de 18 mm.
• Lățime totală: 72 mm.

Dimensiunile Schneider Electric A9R16440

• Lățime: 72 mm.
• Înălțime: 91 mm.
• Adâncime: 73,5 mm.
• Adâncime de instalare: aproximativ 44 mm.
• Greutate: aproximativ 0,37 kg.
• Culoare: alb RAL 9003.

Conectare superioară sau inferioară

Terminalele Acti9 iID permit alimentarea din partea superioară sau inferioară, facilitând adaptarea la diferite configurații de tablou.

Capacitățile de conectare indicate sunt:

• Conductor rigid: de la 1 la 35 mm².
• Conductor flexibil: de la 1 la 25 mm².
• Conductor flexibil cu papuc: de la 1 la 25 mm².
• Lungime de dezizolare: 14 mm.
• Cuplu de strângere: 3,5 Nm.

Compatibil cu piepteni de distribuție

Designul modular Acti9 permite integrarea A9R16440 cu piepteni și sisteme de distribuție compatibile, atât din partea superioară, cât și din partea inferioară, în funcție de configurația tabloului.

Acest lucru facilitează realizarea unor tablouri ordonate și reduce cantitatea de cablare individuală necesară între dispozitivele compatibile.

Durabilitate mecanică și electrică

Schneider Electric specifică o durată de viață ridicată pentru această referință:

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 15.000 de cicluri în condițiile indicate.

Aceste caracteristici îl fac potrivit pentru instalații profesionale unde sunt necesare fiabilitate și întreținere periodică pe durata de viață a tabloului.

Rezistență la curenți de impuls

Pentru această versiune tip AC este specificată o rezistență la curenți de impuls de 250 A cu undă 8/20 µs, conform condițiilor prevăzute de EN/IEC 61008-1.

Atunci când instalația prezintă un nivel ridicat de perturbații tranzitorii sau risc de declanșări intempestive, poate fi utilă evaluarea altor clase diferențiale, precum versiunile A-SI superimunizate, dacă sunt adecvate aplicației.

Grad de protecție IP20

Dispozitivul are un grad de protecție IP20 ca componentă independentă.

Odată integrat corect într-un tablou modular adecvat, partea frontală poate atinge un grad de protecție de până la IP40, în funcție de carcasa utilizată.

Condiții de mediu de funcționare

A9R16440 este proiectat pentru a funcționa în tablouri electrice în condițiile de mediu specificate pentru gamă:

• Temperatura ambiantă de funcționare: -5 până la 60 °C.
• Temperatura de depozitare: -40 până la 85 °C.
• Grad de poluare: 3.

Aplicații ale Schneider Electric A9R16440

Datorită configurației tetrapolare și sensibilității de 500 mA, Acti9 iID A9R16440 poate fi integrat în tablouri electrice unde este necesară protecție diferențială generală sau pentru anumite linii trifazate, cu condiția ca tipul AC și sensibilitatea aleasă să fie adecvate.

Printre posibilele domenii de utilizare se numără:

• tablouri trifazate de distribuție;
• instalații terțiare;
• spații comerciale;
• clădiri de servicii;
• tablouri secundare;
• instalații industriale compatibile;
• protecție împotriva defectelor de izolație și a riscului de incendiu.

Adecvarea tipului AC și a sensibilității de 500 mA trebuie verificată întotdeauna în funcție de sarcini, schema de împământare, protecțiile din amonte și normativul instalației.

Caracteristici tehnice ale Schneider Electric A9R16440

• Marcă: Schneider Electric.
• Referință: A9R16440.
• Gamă: Acti9.
• Model: iID.
• Tip produs: întrerupător diferențial RCCB.
• Număr de poli: 4P.
• Poziția neutrului: stânga.
• Curent nominal In: 40 A.
• Sensibilitate diferențială IΔn: 500 mA.
• Clasă diferențială: tip AC.
• Temporizare: instantanee.
• Tehnologie de declanșare: independentă de tensiune.
• Tensiune nominală Ue: 380-415 V CA.
• Frecvență: 50/60 Hz.
• Putere de închidere și de rupere Im/IΔm: 1.500 A.
• Curent condițional de scurtcircuit Inc/IΔc: 10 kA cu protecție amonte adecvată.
• Tensiune de izolație Ui: 500 V.
• Tensiune suportată la impuls Uimp: 6 kV.
• Rezistență la curent de impuls: 250 A, undă 8/20 µs.
• Indicator de declanșare: VisiTrip.
• Indicație de deschidere: VisiSafe.
• Adecvat pentru izolare: da.
• Comandă: manetă.
• Montaj: șină DIN.
• Lățime: 72 mm.
• Înălțime: 91 mm.
• Adâncime: 73,5 mm.
• Lățime modulară: 4 module de 18 mm.
• Greutate: aproximativ 0,37 kg.
• Conductori rigizi: 1-35 mm².
• Conductori flexibili: 1-25 mm².
• Lungime de dezizolare: 14 mm.
• Cuplu de strângere: 3,5 Nm.
• Grad de protecție: IP20.
• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 15.000 de cicluri.
• Temperatura de funcționare: -5 până la 60 °C.
• Normă principală: EN/IEC 61008-1.

Protecție diferențială tetrapolară pentru tablouri de distribuție

Schneider Electric Acti9 iID A9R16440 oferă protecție diferențială în rețele de 380-415 V prin patru poli, curent nominal de 40 A și sensibilitate de 500 mA. Acționarea instantanee, VisiTrip, VisiSafe, montajul pe DIN și terminalele de capacitate mare facilitează integrarea sa în tablouri electrice profesionale.

Sensibilitatea de 500 mA îl orientează în principal către funcții de protecție împotriva defectelor de izolație, contacte indirecte conform schemei de protecție și reducerea riscului de incendiu, cu condiția să fie adecvat pentru caracteristicile instalației.

Important: A9R16440 este un întrerupător diferențial RCCB și nu include protecție împotriva suprasarcinilor sau scurtcircuitelor. Trebuie combinat cu protecția magnetotermică sau cu siguranța adecvată. În plus, sensibilitatea sa de 500 mA nu înlocuiește un diferențial de 30 mA atunci când normativul sau proiectarea instalației impun protecție suplimentară a persoanelor de înaltă sensibilitate.
