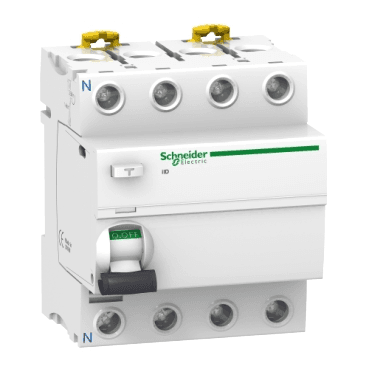

Diferențial iID 4P 40A 300mA A

Comutatorul diferențial iID 4P 40A 300mA Tip A, referință A9R24440 de la Schneider Electric, este un dispozitiv de protecție electrică conceput pentru a preveni șocurile electrice și riscurile de incendiu cauzate de defecțiuni la pământ. Acest comutator diferențial (RCCB) cu 4 poli este potrivit pentru utilizare într-o gamă largă de aplicații rezidențiale, comerciale și industriale, unde este esențial să se asigure siguranța persoanelor și integritatea instalațiilor electrice.

Cu un curent nominal de 40A și o sensibilitate de 300mA, acest diferențial este capabil să deconecteze automat circuitul la detectarea unei scurgeri de curent, protejând eficient împotriva pericolelor de șocuri electrice. Clasa de protecție de tip A permite dispozitivului să detecteze atât curenți reziduali alternanți, cât și curenți pulsatori, ceea ce îl face o opțiune ideală pentru circuitele care alimentează dispozitive electronice, cum ar fi electrocasnice, iluminat și alte echipamente de curent continuu controlate de variatoare de frecvență sau invertoare.

Caracteristici tehnice principale:

• Curent nominal [In]: 40 A
• Sensibilitate la scurgeri la pământ: 300 mA
• Număr de poli: 4P
• Clasa de protecție împotriva scurgerilor la pământ: Tip A (protejează împotriva curenților alternanți și pulsatori)
• Tensiune nominală de utilizare [Ue]: 380-415 V CA la 50/60 Hz
• Tensiune nominală de izolație [Ui]: 500 V CA
• Frecvență de operare: 50/60 Hz

Diferentialul iID este echipat cu o serie de caracteristici de siguranță avansate, inclusiv indicatorul VisiTrip, care facilitează identificarea rapidă a circuitului defectuos în cazul declanșării dispozitivului, economisind timp și reducând efortul de intervenție. În plus, fereastra VisiSafe oferă un semnal vizual clar pe maneta dispozitivului, arătând o bandă verde când polii sunt complet deschiși, permițând efectuarea lucrărilor de întreținere în aval în siguranță.

Siguranță și protecție:

Acest comutator diferențial oferă o protecție eficientă împotriva șocurilor electrice prin contact indirect și defecțiuni la pământ, deconectând automat circuitul când sunt detectate scurgeri de curent mai mari de 300mA. Acest lucru este crucial nu doar pentru protecția persoanelor, ci și pentru a preveni incendiile cauzate de scurgeri de curent în instalațiile electrice. Capacitatea sa nominală de întrerupere de 1500 A și curentul său condițional de scurtcircuit de 10 kA asigură o protecție robustă în caz de suprasarcini sau scurtcircuite.

Durabilitate și fiabilitate:

• Durabilitate mecanică: Până la 20.000 de cicluri
• Durabilitate electrică: Până la 15.000 de cicluri în condiții normale de operare
• Rezistență la vârfuri de tensiune: Suportă până la 6 kV, protejându-l împotriva supratensiunilor tranzitorii cauzate de fulgere sau perturbații în rețeaua electrică.

Instalare:

Comutatorul diferențial iID este compatibil cu sistemele electrice de montaj pe șină DIN, facilitând integrarea sa în panouri electrice modulare. Cu o lățime de 8 pași de 9 mm, acest diferențial este proiectat pentru a ocupa un spațiu redus în panou, permițând o instalare mai compactă și organizată. Conexiunile la borne permit utilizarea cablurilor rigide de până la 35 mm² și cabluri flexibile de până la 25 mm², cu un cuplu de strângere recomandat de 3,5 N.m, garantând o instalare solidă și de încredere.

Dimensiuni și design:

• Înălțime: 91 mm
• Lățime: 72 mm
• Adâncime: 73,5 mm
• Greutate: 0,37 kg
• Culoare: Alb (RAL 9003)

Beneficii suplimentare:

• VisiTrip: Indică clar defecțiunea circuitului, facilitând identificarea și reducând timpul de diagnosticare.
• VisiSafe: Banda verde de pe manetă oferă un semnal vizual clar pentru a asigura că circuitul este complet deschis înainte de a efectua lucrări de întreținere.
• Compatibilitate normativă: Acest dispozitiv respectă standardul EN/IEC 61008-1, garantând standarde înalte de siguranță și performanță în instalațiile electrice.

Aplicații:

Comutatorul diferențial Acti9 iID 4P 40A 300mA Tip A este ideal pentru orice instalație electrică unde este necesară protecția împotriva scurgerilor la pământ, atât în medii rezidențiale, cât și industriale. Capacitatea sa de a gestiona curenți alternanți și pulsatori îl face adecvat pentru a proteja circuitele care alimentează echipamente electronice sensibile.

Acest diferențial Acti9 iID oferă o protecție fiabilă și avansată pentru a asigura siguranța instalațiilor electrice, facilitând în același timp întreținerea datorită indicatorilor vizuali și instalării sale ușoare.
