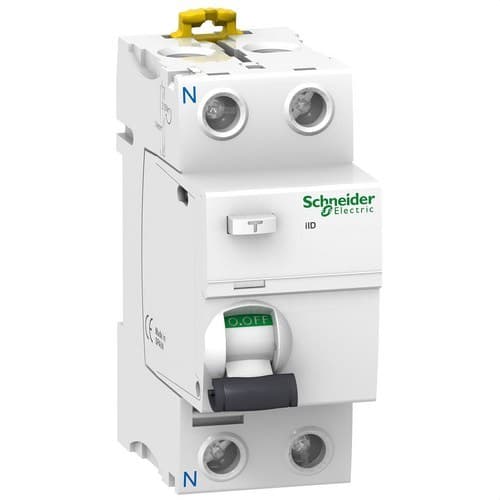

Diferențial IDD 2P 40A 30mA Clasa AC

Întrerupătorul diferențial Schneider Electric Acti9 iID A9R81240 este un dispozitiv RCCB de 2 poli, 40 A și sensibilitate de 30 mA, conceput pentru a detecta curenții reziduali alternativi și a deconecta automat circuitul atunci când apare o scurgere la pământ. Aparține gamei Acti9 de Schneider Electric, dispune de protecție diferențială tip AC, funcționare instantanee și este pregătit pentru rețele monofazate de 220-240 V CA la 50/60 Hz.

Sensibilitatea sa de 30 mA oferă protecție suplimentară împotriva anumitor riscuri de contact electric, în timp ce tehnologiile VisiTrip și VisiSafe facilitează identificarea declanșărilor și verificarea stării contactelor. Formatul său modular de doar 36 mm lățime permite integrarea ușoară în tablouri electrice rezidențiale, terțiare și profesionale.

Întrerupător diferențial RCCB de 2 poli

A9R81240 este un întrerupător diferențial pur RCCB cu configurație de 2 poli. Este proiectat pentru a monitoriza curentul care circulă prin fază și nul și pentru a detecta orice dezechilibru provocat de o scurgere către pământ.

Când curentul rezidual atinge condițiile de declanșare stabilite, dispozitivul deschide simultan circuitul, ajutând la reducerea riscurilor generate de defecte de izolație și contacte electrice.

Nulul este situat în partea stângă a dispozitivului.

Curent nominal de 40 A

Schneider Electric A9R81240 are un curent nominal In de 40 A. Această intensitate corespunde curentului pe care diferențialul îl poate transporta în mod continuu în condițiile indicate de producător.

Valoarea de 40 A nu trebuie confundată cu sensibilitatea diferențială:

• 40 A: curent nominal al dispozitivului.
• 30 mA: curent diferențial rezidual nominal de declanșare.

Protecția împotriva supracurenților situată în amonte sau în aval trebuie dimensionată astfel încât diferențialul să nu fie supus unor curenți mai mari decât cei admisibili.

Sensibilitate diferențială de 30 mA

A9R81240 dispune de o sensibilitate diferențială IΔn de 30 mA. Acest nivel de înaltă sensibilitate este utilizat în mod obișnuit pentru a oferi protecție suplimentară împotriva anumitor riscuri de contact electric, precum și pentru a detecta defecte de izolație și scurgeri la pământ.

Protecția diferențială de 30 mA completează măsurile de protecție ale instalației, dar nu înlocuiește o împământare corectă, izolația, echipotențializarea sau celelalte măsuri impuse de normele electrice aplicabile.

Diferențial tip AC

Clasa de protecție diferențială a modelului A9R81240 este tip AC. Este proiectat pentru a detecta curenți reziduali alternativi sinusoidali.

Tipul de diferențial trebuie ales întotdeauna în funcție de sarcinile conectate. Atunci când echipamentele instalate pot genera componente de curent rezidual pulsatoriu, continuu sau perturbații electronice, poate fi necesară utilizarea unui diferențial tip A, A-SI sau a altei clase compatibile cu aplicația.

Funcționare instantanee

Schneider Electric Acti9 iID A9R81240 are o acționare instantanee. Nu include o întârziere intenționată, precum diferențialele selective.

Când scurgerea atinge condițiile de acționare stabilite, dispozitivul provoacă deschiderea circuitului în timpii ceruți de norma EN/IEC 61008-1.

Tehnologie de declanșare independentă de tensiune

Schneider Electric specifică o tehnologie de declanșare diferențială independentă de tensiune.

Funcția de detectare și declanșare diferențială nu necesită o alimentare electronică auxiliară externă pentru a-și îndeplini funcția de protecție de bază.

Tensiune nominală de 220-240 V CA

A9R81240 este proiectat în principal pentru circuite monofazate de joasă tensiune cu următoarele caracteristici:

• Tensiune nominală de utilizare Ue: 220-240 V CA.
• Frecvență: 50/60 Hz.
• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune suport la impuls Uimp: 6 kV.

Putere de închidere și de rupere diferențială de 1.500 A

Schneider Electric specifică o putere nominală de închidere și de rupere Im/IΔm de 1.500 A.

Această valoare corespunde capacității întrerupătorului diferențial în condițiile de încercare stabilite și nu trebuie interpretată ca puterea de rupere proprie a unui întrerupător magnetotermic.

Curent condițional de scurtcircuit de 10 kA

A9R81240 prezintă un curent condițional de scurtcircuit de 10 kA atunci când este utilizat cu protecția corespunzătoare împotriva supracurenților.

Acest dat indică capacitatea diferențialului de a suporta condițiile de scurtcircuit atunci când este coordonat cu un dispozitiv de protecție adecvat. Nu înseamnă că RCCB-ul poate întrerupe singur un scurtcircuit de 10 kA.

Nu protejează împotriva suprasarcinilor sau scurtcircuitelor

Schneider Electric A9R81240 este un RCCB, iar funcția sa specifică este protecția împotriva curenților reziduali sau a scurgerilor la pământ.

Nu include protecție magnetotermică împotriva suprasarcinilor sau scurtcircuitelor. Pentru o instalație completă, trebuie combinat cu întrerupătoare magnetotermice, siguranțe fuzibile sau alte dispozitive de protecție împotriva supracurenților, dimensionate corect.

Dacă este necesar un singur dispozitiv care să reunească protecția diferențială și cea magnetotermică, trebuie ales un RCBO adecvat în locul unui RCCB.

VisiTrip pentru identificarea declanșării

A9R81240 încorporează sistemul VisiTrip de la Schneider Electric, cu un indicator mecanic roșu pe partea frontală care facilitează identificarea unei acționări asociate cu un defect la pământ.

Această semnalizare ajută la reducerea timpului de diagnostic în tablourile electrice cu mai multe circuite.

VisiSafe pentru verificarea deschiderii

Tehnologia VisiSafe utilizează o indicație verde pentru a semnala deschiderea completă a polilor.

Această funcție facilitează verificarea vizuală a stării diferențialului în timpul lucrărilor de întreținere și se completează cu aptitudinea pentru izolare conform EN/IEC 61008-1.

Rezistență la curenți de impuls

Pentru această versiune tip AC, Schneider Electric specifică o rezistență la curenți de impuls de 250 A.

În instalațiile unde există perturbații tranzitorii frecvente sau risc ridicat de declanșări intempestive, poate fi recomandată evaluarea versiunilor cu imunitate mai mare, întotdeauna în funcție de caracteristicile instalației.

Montaj pe șină DIN

Întrerupătorul diferențial este proiectat pentru fixare prin clipsare pe șină DIN, ceea ce simplifică instalarea alături de întrerupătoare magnetotermice și alte dispozitive modulare Acti9.

Lățimea sa este de:

• 36 mm.
• 4 module de 9 mm.
• 2 module standard de 18 mm.

Dimensiuni compacte

• Lățime: 36 mm.
• Înălțime: 91 mm.
• Adâncime: 73,5 mm.
• Format: 2 module de 18 mm.

Formatul bipolar permite integrarea unei protecții diferențiale de 40 A și 30 mA ocupând doar două module în tabloul electric.

Terminale de capacitate mare

Acti9 iID este proiectat pentru a facilita o conexiune fiabilă a conductorilor și dispune de un design unificat al terminalelor.

Capacitățile de conectare indicate pentru gamă sunt:

• Conductor rigid: de la 1 la 35 mm².
• Conductor flexibil: de la 1 la 25 mm².
• Lungime de dezizolare: aproximativ 14 mm.
• Cuplu de strângere: aproximativ 3,5 Nm.

Compatibil cu accesorii Acti9

A9R81240 poate fi integrat cu diferite accesorii ale platformei Acti9, în funcție de necesitățile tabloului.

Printre acestea se numără:

• Dispozitive de blocare cu lacăt.
• Capace pentru borne.
• Separatoare de poli.
• Accesorii de conectare.
• Piepteni și sisteme de distribuție compatibile.
• Elemente auxiliare din gama Acti9 compatibile cu iID.

Grad de protecție IP20

Dispozitivul prezintă un grad de protecție IP20 ca componentă individuală.

După instalarea corectă într-o carcasă adecvată, partea frontală poate atinge un grad de protecție superior, în funcție de caracteristicile tabloului utilizat.

Durată de viață ridicată

Gama Acti9 iID este proiectată pentru a oferi o durabilitate ridicată în instalațiile electrice profesionale.

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 15.000 de cicluri.

Aceste performanțe permit menținerea unei funcționări fiabile pe o durată lungă de exploatare atunci când dispozitivul funcționează în condițiile sale nominale.

Interval larg de temperatură

Schneider Electric A9R81240 este pregătit să funcționeze în:

• Temperatura ambiantă de funcționare: aproximativ -25 până la 60 °C.
• Temperatura de depozitare: aproximativ -40 până la 85 °C.

Aplicații ale Schneider Electric A9R81240

Acti9 iID A9R81240 este destinat circuitelor în care este adecvată o protecție diferențială tip AC de 30 mA.

Poate fi integrat, cu condiția ca proiectarea electrică și sarcinile să fie compatibile, în:

• Tablouri electrice rezidențiale.
• Instalații monofazate.
• Circuit de distribuție.
• Spații comerciale.
• Birouri și clădiri terțiare.
• Tablouri secundare.
• Instalații unde este necesară protecție diferențială de înaltă sensibilitate.

Caracteristici tehnice ale Schneider Electric A9R81240

• Marcă: Schneider Electric.
• Referință: A9R81240.
• Gamă: Acti9.
• Model: iID.
• Tip: întrerupător diferențial RCCB.
• Număr de poli: 2P.
• Poziția nulului: stânga.
• Curent nominal In: 40 A.
• Sensibilitate diferențială IΔn: 30 mA.
• Clasă diferențială: tip AC.
• Temporizare: instantanee.
• Tehnologie de declanșare: independentă de tensiune.
• Tensiune nominală de utilizare Ue: 220-240 V CA.
• Frecvență: 50/60 Hz.
• Putere de închidere și de rupere Im/IΔm: 1.500 A.
• Curent condițional de scurtcircuit: 10 kA cu protecție adecvată împotriva supracurenților.
• Tensiune de izolație Ui: 500 V CA.
• Tensiune suport la impuls Uimp: 6 kV.
• Rezistență la curenți de impuls: 250 A.
• VisiTrip: da.
• VisiSafe: da.
• Indicator mecanic de defect la pământ: da.
• Adecvat pentru izolare: da.
• Tip de comandă: manetă.
• Montaj: șină DIN.
• Lățime: 36 mm.
• Înălțime: 91 mm.
• Adâncime: 73,5 mm.
• Lățime modulară: 2 module de 18 mm.
• Conductor rigid: 1-35 mm².
• Conductor flexibil: 1-25 mm².
• Cuplu de strângere: aproximativ 3,5 Nm.
• Grad de protecție: IP20.
• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 15.000 de cicluri.
• Normă: EN/IEC 61008-1.
• EAN: 3606480392450.

Protecție diferențială de 30 mA pentru circuite monofazate

Schneider Electric Acti9 iID A9R81240 combină un curent nominal de 40 A cu o sensibilitate diferențială de 30 mA și protecție tip AC într-un format bipolar compact. VisiTrip permite localizarea rapidă a unei acționări cauzate de o scurgere la pământ, iar VisiSafe facilitează verificarea vizuală a deschiderii contactelor.

Formatul său modular, montajul pe șină DIN, tehnologia de declanșare independentă de tensiune și compatibilitatea cu accesoriile Acti9 facilitează utilizarea sa în tablouri rezidențiale și terțiare, unde clasa AC este adecvată pentru sarcinile instalate.

Important: A9R81240 este un întrerupător diferențial RCCB. Protejează împotriva curenților reziduali, dar nu include protecție împotriva suprasarcinilor sau scurtcircuitelor. Trebuie instalat împreună cu dispozitive de protecție împotriva supracurenților, dimensionate corect. În plus, trebuie verificat dacă clasa AC este adecvată pentru sarcinile conectate înainte de instalare.
