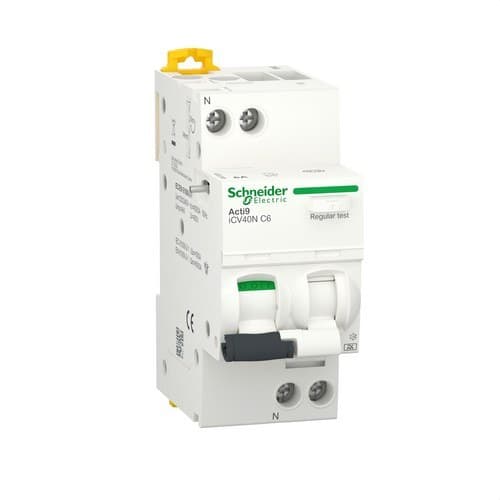

Diferențial ICV40N 1P+N C 6A 30mA Clasa ASI

Schneider Electric Acti9 iCV40N A9DF3606 este un întrerupător automat diferențial combinat RCBO 1P+N, 6 A, curbă C și sensibilitate de 30 mA. Integrează într-un singur dispozitiv protecția magnetotermică împotriva suprasarcinilor și scurtcircuitelor și protecția diferențială împotriva curenților de scurgere la pământ, oferind o soluție compactă pentru protejarea independentă a circuitelor monofazate.

Această referință include protecție diferențială tip A-SI superimunizată, recomandată în special pentru instalații cu echipamente electronice sau perturbații electrice, unde se urmărește reducerea riscului de declanșări intempestive. Puterea nominală de rupere este de 6 kA la 230 V CA conform EN/IEC 61009-2-1 și dispune de acționare diferențială instantanee.

Protecție magnetotermică și diferențială într-un singur dispozitiv

A9DF3606 reunește funcțiile unui disjunctor magnetotermic și ale unui întrerupător diferențial într-un singur echipament de două module. Acest lucru permite economisirea spațiului în tablou și asigurarea protecției individuale pentru fiecare circuit.

Funcțiile sale principale sunt:

• Protecție împotriva suprasarcinilor: prin declanșare termică.
• Protecție împotriva scurtcircuitelor: prin declanșare magnetică.
• Protecție împotriva curenților de scurgere la pământ: cu sensibilitate de 30 mA.
• Protecție suplimentară a persoanelor: prin diferențial de înaltă sensibilitate de 30 mA, în condițiile stabilite de instalație.
• Izolarea circuitului: adecvat pentru separare conform EN/IEC 61009-2-1.

Configurație 1P+N pentru circuite monofazate

Schneider Electric A9DF3606 are o configurație 1P+N, cu un pol protejat împotriva supracurenților și un pol de nul asociat.

Această dispunere este concepută pentru circuite monofazate și permite deconectarea simultană a fazei și a nulului atunci când dispozitivul acționează.

Nulul este poziționat în partea stângă a dispozitivului.

Curent nominal de 6 A

Curentul nominal al RCBO-ului este de 6 A. Acest calibru este potrivit pentru circuite de intensitate redusă, corect dimensionate, precum anumite linii de comandă, iluminat, automatizări sau receptoare mici.

Selectarea finală trebuie realizată întotdeauna în funcție de curentul de proiect al circuitului, secțiunea conductoarelor, metoda de instalare și caracteristicile sarcinii.

Curbă C de declanșare magnetotermică

A9DF3606 încorporează o curbă de declanșare C. Schneider Electric stabilește un prag magnetic situat între aproximativ 5 și 10 ori curentul nominal.

Curbă C permite suportarea anumitor curenți tranzitorii de pornire fără declanșări instantanee inutile și este utilizată frecvent în:

• Circuite de iluminat.
• Echipamente electronice.
• Motoare mici.
• Circuite auxiliare.
• Automatisme.
• Sarcini cu curenți de pornire moderati.

Sensibilitate diferențială de 30 mA

Dispozitivul dispune de o sensibilitate diferențială IΔn de 30 mA, adecvată pentru a oferi protecție suplimentară împotriva anumitor riscuri de contact electric, în funcție de caracteristicile și normele instalației.

Când detectează un curent rezidual care atinge condițiile de acționare, RCBO-ul deconectează automat circuitul.

Protecție tip A-SI superimunizată

Protecția diferențială este de tip A-SI. Tipul A permite detectarea curenților reziduali alternativi sinusoidali și a curenților continui pulsatori, frecvenți în instalațiile cu echipamente electronice.

Tehnologia SI sau Super Immunised de la Schneider Electric adaugă o imunitate mai mare la perturbațiile electrice care pot provoca declanșări intempestive la protecțiile convenționale.

Această caracteristică este deosebit de utilă în instalații cu:

• Iluminat LED.
• Surse de alimentare în comutație.
• Echipamente informatice.
• Electronică de control.
• Sisteme de automatizare.
• Sarcini generatoare de armonici.
• Mediu electric cu perturbații frecvente.

Schneider Electric evidențiază, de asemenea, rezistența sporită a tehnologiei A-SI în anumite medii contaminate sau corozive.

Imunitate sporită la declanșări intempestive

Versiunea A-SI prezintă o rezistență la curenți de impuls de până la 3 kA, contribuind la îmbunătățirea continuității serviciului în fața anumitor tranzitorii electrice.

Această caracteristică ajută la reducerea deconectărilor inutile provocate de perturbații care nu corespund unui defect permanent al circuitului.

Putere de rupere de 6 kA

Schneider Electric A9DF3606 dispune de o putere nominală de rupere Icn de 6.000 A la 230 V CA, conform EN/IEC 61009-2-1.

Producătorul specifică, de asemenea, o putere de rupere de serviciu Ics de 6 kA, echivalentă cu 100 % din puterea nominală de rupere în condițiile stabilite de normă.

Puterea de rupere aleasă trebuie să fie întotdeauna egală sau superioară curentului de scurtcircuit prevăzut în punctul în care va fi instalat dispozitivul.

Clasa de limitare 3

RCBO-ul dispune de clasa de limitare a curentului 3. Această capacitate ajută la reducerea energiei care trece prin circuit în timpul unui scurtcircuit.

Limitarea diminuează solicitările termice și electrodinamice asupra conductoarelor și a altor echipamente instalate în aval.

Declanșare diferențială independentă de tensiune

Schneider Electric specifică o tehnologie de declanșare diferențială independentă de tensiune.

Această caracteristică permite funcției de detecție diferențială să își mențină principiul de funcționare fără a depinde de o alimentare electronică auxiliară externă.

Acționare diferențială instantanee

Protecția împotriva scurgerilor este de tip instantaneu, fără întârziere intenționată la declanșare.

Când curentul rezidual atinge nivelul corespunzător condițiilor de acționare, RCBO-ul deconectează circuitul fără a aplica o temporizare selectivă suplimentară.

Tensiune nominală de 230 V CA

A9DF3606 este proiectat pentru circuite monofazate cu următoarele caracteristici electrice:

• Tensiune nominală de utilizare Ue: 230 V CA.
• Frecvență: 50/60 Hz.
• Tensiune nominală de izolație Ui: 400 V CA.
• Tensiune de rezistență la impuls Uimp: 4 kV.
• Categorie de supratensiune: III.
• Grad de poluare: 3.

VisiTrip pentru facilitarea diagnosticului

Acti9 iCV40N dispune de indicatori VisiTrip care facilitează localizarea rapidă a circuitului declanșat și ajută la identificarea vizuală a stării dispozitivului.

Această semnalizare reduce timpul necesar pentru diagnosticarea unei probleme în tablouri cu numeroase protecții.

VisiSafe pentru confirmarea deschiderii contactelor

Tehnologia VisiSafe include o indicație vizuală care permite verificarea deschiderii fizice a contactelor.

Această caracteristică este deosebit de utilă în timpul lucrărilor de întreținere și se completează cu aptitudinea dispozitivului pentru funcții de izolare.

Format compact de 2 module

Schneider Electric A9DF3606 combină protecția magnetotermică și diferențială într-o lățime de doar 36 mm.

Aceasta echivalează cu:

• 2 module standard de 18 mm.
• 4 pași de 9 mm.

Designul său permite optimizarea spațiului disponibil în tablouri rezidențiale și terțiare față de o soluție cu magnetotermic și diferențial separate.

Montaj pe șină DIN

Dispozitivul se instalează prin clipare pe șină DIN, facilitând montajul și înlocuirea în interiorul tabloului electric.

Este compatibil și cu piepteni și sisteme de distribuție Schneider Electric adecvate, cu posibilitatea de conectare din partea superioară sau inferioară, în funcție de configurația utilizată.

Dimensiunile Schneider Electric A9DF3606

• Lățime: 36 mm.
• Înălțime: 85 mm.
• Adâncime: 73 mm.
• Adâncime de instalare: aproximativ 44 mm.
• Greutate: aproximativ 210 g.
• Culoare: alb.

Conectarea conductoarelor

RCBO-ul utilizează borne cu șurub pentru realizarea unei conexiuni ferme a conductoarelor.

• Conductor rigid: de la 1 la 16 mm².
• Conductor flexibil: de la 1 la 10 mm².

Conexiunile trebuie realizate respectând secțiunile admise, pregătirea conductorului și cuplurile de strângere indicate de Schneider Electric.

Grad de protecție IP20

Dispozitivul prezintă un grad de protecție IP20 conform IEC 60529.

Odată instalat într-o carcasă modulară adecvată, ansamblul poate atinge un grad de protecție de până la IP40, în funcție de tabloul utilizat.

Gamă largă de temperatură

Schneider Electric A9DF3606 este pregătit să funcționeze în:

• Temperatura ambiantă de funcționare: -25 până la 60 °C.
• Temperatura de depozitare: -40 până la 85 °C.

Aceste caracteristici permit utilizarea sa într-o gamă largă de tablouri electrice interioare, în condițiile de mediu prevăzute de producător.

Durabilitate ridicată

Gama Acti9 iCV40N este proiectată pentru a oferi o durată lungă de viață:

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 20.000 de cicluri.

Aplicații ale Schneider Electric A9DF3606

Datorită combinației dintre protecția magnetotermică și cea diferențială superimunizată, această referință este potrivită pentru circuite monofazate unde se urmărește protecție individuală, sensibilitate ridicată și economie de spațiu.

Poate fi utilizată, atâta timp cât caracteristicile sale sunt compatibile cu instalația, în:

• Circuite de iluminat.
• Tablouri auxiliare.
• Sisteme de control și automatizare.
• Sarcini monofazate mici.
• Instalații terțiare.
• Spații comerciale și birouri.
• Circuite cu echipamente electronice.
• Instalații unde se dorește reducerea declanșărilor diferențiale intempestive.

Caracteristici tehnice ale Schneider Electric A9DF3606

• Marcă: Schneider Electric.
• Referință: A9DF3606.
• Gamă: Acti9.
• Model: iCV40N.
• Tip: întrerupător automat diferențial combinat RCBO.
• Aplicație: distribuție electrică.
• Configurație: 1P+N.
• Număr total de poli: 2.
• Poli protejați împotriva supracurenților: 1.
• Poziția nulului: stânga.
• Curent nominal In: 6 A.
• Curbă magnetotermică: C.
• Prag magnetic: 5-10 x In.
• Sensibilitate diferențială IΔn: 30 mA.
• Clasă diferențială: tip A-SI.
• Tehnologie SI: superimunizată.
• Temporizare diferențială: instantanee.
• Tehnologie de declanșare diferențială: independentă de tensiune.
• Tensiune nominală de utilizare Ue: 230 V CA.
• Frecvență: 50/60 Hz.
• Putere de rupere Icn: 6 kA.
• Putere de rupere de serviciu Ics: 6 kA, 100 % din Icn.
• Clasa de limitare: 3.
• Rezistență la curenți de impuls: până la 3 kA.
• Tensiune nominală de izolație Ui: 400 V CA.
• Tensiune de rezistență la impuls Uimp: 4 kV.
• Categorie de supratensiune: III.
• Grad de poluare: 3.
• VisiTrip: da.
• VisiSafe: da.
• Indicator de poziție: da.
• Adecvat pentru izolare: da.
• Montaj: șină DIN.
• Lățime modulară: 2 module de 18 mm.
• Lățime: 36 mm.
• Înălțime: 85 mm.
• Adâncime: 73 mm.
• Adâncime de instalare: aproximativ 44 mm.
• Greutate: aproximativ 210 g.
• Conductor rigid: 1-16 mm².
• Conductor flexibil: 1-10 mm².
• Grad de protecție: IP20.
• Protecție în carcasă modulară: până la IP40.
• Temperatura de funcționare: -25 până la 60 °C.
• Temperatura de depozitare: -40 până la 85 °C.
• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 20.000 de cicluri.
• Norma principală: EN/IEC 61009-2-1.
• EAN: 3606489444365.

Protecție completă în doar două module

Schneider Electric Acti9 iCV40N A9DF3606 reunește într-un singur dispozitiv protecția magnetotermică de 6 A și protecția diferențială de 30 mA. Astfel, permite protejarea individuală a unui circuit împotriva suprasarcinilor, scurtcircuitelor și scurgerilor la pământ, ocupând doar două module în tablou.

Tehnologia sa A-SI superimunizată, puterea de rupere de 6 kA, curba C, semnalizarea VisiTrip și VisiSafe și montajul pe șină DIN îl transformă într-o soluție deosebit de potrivită pentru instalații cu electronică și circuite unde se urmărește îmbunătățirea continuității serviciului fără a renunța la o protecție diferențială de înaltă sensibilitate.

Important: selecția RCBO-ului trebuie realizată verificând curentul de proiect, secțiunea conductoarelor, curentul de scurtcircuit prevăzut, sensibilitatea diferențială necesară și caracteristicile sarcinilor conectate. Clasa A-SI trebuie, de asemenea, verificată în raport cu cerințele concrete de protecție diferențială ale echipamentelor instalate.
