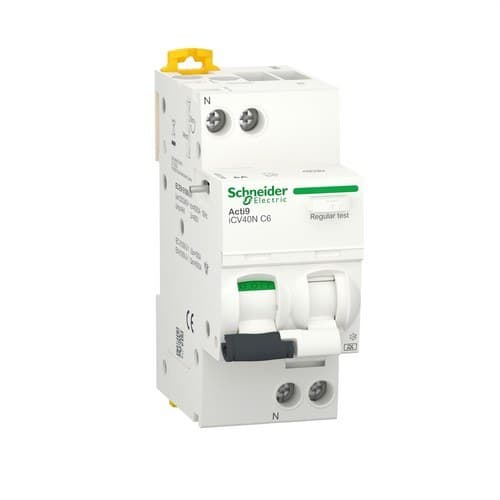

Diferențial ICV40N 1P+N C 10A 300mA Clasa ASI

Schneider Electric Acti9 iCV40N A9DF7610 este un întrerupător automat diferențial combinat RCBO 1P+N, 10 A, curbă C și sensibilitate diferențială de 300 mA. Integrează într-un singur dispozitiv protecția magnetotermică împotriva suprasarcinilor și scurtcircuitelor și protecția diferențială împotriva curenților de scurgere la pământ, reducând spațiul necesar în tablou și simplificând protecția circuitelor monofazate.

Această referință include protecție diferențială tip A-SI superimunizată, dezvoltată special pentru a oferi o imunitate mai mare la perturbații electrice și pentru a reduce riscul declanșărilor intempestive. Dispune de un putere de rupere nominală Icn de 6 kA la 230 V CA, declanșare diferențială instantanee, montaj pe șină DIN și tehnologii de semnalizare VisiTrip și VisiSafe.

Protecție magnetotermică și diferențială într-un singur dispozitiv

A9DF7610 combină funcțiile realizate în mod tradițional printr-un întrerupător magnetotermic și un diferențial separate.

Principalele sale funcții de protecție sunt:

• Protecție împotriva suprasarcinilor: limitează efectele curenților mai mari decât valoarea nominală menținuți pe o perioadă îndelungată.
• Protecție împotriva scurtcircuitelor: acționează rapid atunci când apar curenți de defect ridicați.
• Protecție împotriva scurgerilor la pământ: supraveghează continuu dezechilibrul de curent între fază și nul.
• Protecție împotriva riscului de incendiu asociat curenților de scurgere: datorită sensibilității diferențiale de 300 mA.
• Protecție împotriva contactelor indirecte: în condițiile stabilite de instalație și de normativul aplicabil.

Integrarea tuturor acestor funcții într-un RCBO permite independența protecției fiecărui circuit și evită ca un defect pe o linie să afecteze neapărat alte circuite protejate prin dispozitive diferite.

1P+N cu un pol protejat

Schneider Electric A9DF7610 are o configurație 1P+N. Dispozitivul dispune de doi poli în total și de un pol protejat împotriva supracurenților, corespunzător fazei, împreună cu polul de nul asociat.

Această configurație este destinată circuitelor monofazate și permite deconectarea simultană a fazei și a nulului atunci când dispozitivul acționează.

Curent nominal de 10 A

Curentul nominal In este de 10 A. Această valoare determină curentul pentru care este dimensionată protecția magnetotermică în condițiile specificate de Schneider Electric.

Calibrul de 10 A poate fi utilizat în circuite corect dimensionate, a căror intensitate de proiectare este compatibilă cu acest curent nominal. Alegerea finală trebuie făcută ținând cont de secțiunea conductoarelor, tipul sarcinii, condițiile de instalare și cerințele reglementare.

Curbă C pentru sarcini cu curenți de pornire moderati

Protecția magnetotermică utilizează o curbă de declanșare C, una dintre configurațiile cele mai folosite în circuitele de distribuție generală.

Schneider Electric specifică un prag de declanșare magnetic cuprins aproximativ între 5 și 10 ori curentul nominal.

Curbă C permite suportarea anumitor curenți tranzitorii de conectare fără declanșări instantanee inutile, fiind astfel potrivită pentru:

• Circuite de iluminat.
• Sarcini inductive mici.
• Echipamente electronice.
• Motoare mici compatibile.
• Circuite auxiliare.
• Instalații terțiare.
• Circuite generale de distribuție.

Sensibilitate diferențială de 300 mA

A9DF7610 încorporează o sensibilitate diferențială IΔn de 300 mA.

Această sensibilitate este orientată în principal către protecția împotriva contactelor indirecte și a riscului de incendiu asociat scurgerilor de curent, în funcție de caracteristicile și schema de protecție a instalației.

Important: un diferențial de 300 mA nu trebuie confundat cu unul de 30 mA. Sensibilitatea de 30 mA este utilizată în mod obișnuit atunci când este necesară protecția suplimentară a persoanelor împotriva anumitor riscuri de contact electric. Alegerea trebuie făcută conform normativului aplicabil și proiectului concret al instalației.

Protecție diferențială tip A-SI superimunizată

Schneider Electric A9DF7610 utilizează o protecție diferențială tip A-SI. Denumirea SI corespunde tehnologiei Super Immunised sau superimunizată de la Schneider Electric.

Tipul A permite detectarea curenților reziduali alternativi sinusoidali și a curenților continui pulsatori. Tehnologia A-SI adaugă o imunitate mai mare la perturbații electrice care pot provoca declanșări intempestive la dispozitivele convenționale.

Această caracteristică este deosebit de utilă în instalații cu:

• Echipamente electronice.
• Surse de alimentare în comutație.
• Iluminat LED.
• Echipamente informatice.
• Sisteme de automatizare.
• Sarcini care generează armonici.
• Mediu în care pot exista perturbații electrice frecvente.

Schneider Electric evidențiază, de asemenea, adecvarea tipului A-SI pentru medii contaminate sau corozive, în limitele condițiilor de mediu prevăzute de producător.

Imunitate mai mare la declanșări intempestive

Unul dintre principalele avantaje ale tehnologiei A-SI este rezistența sa mai mare la perturbații tranzitorii.

Documentația gamei stabilește pentru versiunile A-SI o rezistență la curenți de impuls de până la 3 kA conform undei 8/20 µs.

Această caracteristică contribuie la menținerea continuității serviciului atunci când apar anumite tranzitorii electrice care ar putea provoca acționarea inutilă a unui diferențial convențional.

Putere de rupere de 6 kA

Acti9 iCV40N A9DF7610 oferă o putere de rupere nominală Icn de 6.000 A la 230 V CA conform EN/IEC 61009-2-1.

Schneider Electric specifică, de asemenea, o putere de rupere în serviciu Ics de 6 kA, echivalentă cu 100 % din Icn în condițiile definite de normă.

Puterea de rupere trebuie să fie întotdeauna egală sau superioară curentului de scurtcircuit prevăzut în punctul de instalare.

Clasa de limitare 3

RCBO-ul prezintă o clasă de limitare 3 conform EN/IEC 61009-2-1.

Limitarea curentului reduce energia care trece prin circuit în timpul unui scurtcircuit, ajutând la diminuarea solicitărilor termice și electrodinamice suportate de conductoarele și echipamentele din aval.

Funcționare diferențială independentă de tensiune

Schneider Electric specifică o tehnologie de declanșare diferențială independentă de tensiune.

Această caracteristică permite ca funcția fundamentală de protecție diferențială să nu depindă de o electronică alimentată extern pentru a detecta curentul rezidual, în condițiile prevăzute de producător.

Declanșare diferențială instantanee

Protecția diferențială este de tip instantaneu, adică nu include o temporizare intenționată la declanșare.

Când curentul rezidual atinge condițiile de acționare specificate, dispozitivul deconectează circuitul fără a aplica o întârziere selectivă suplimentară.

Tensiune nominală de 230 V CA

A9DF7610 este proiectat pentru circuite monofazate cu următoarele caracteristici:

• Tensiune nominală de utilizare Ue: 230 V CA.
• Frecvență: 50/60 Hz.
• Tensiune nominală de izolație Ui: 400 V CA.
• Tensiune suportată la impuls Uimp: 4 kV.
• Categorie de supratensiune: III.

VisiTrip pentru identificarea rapidă a tipului de defect

RCBO-ul integrează tehnologia VisiTrip, concepută pentru a facilita diagnosticarea după o deconectare.

Indicatorii frontali ajută la identificarea rapidă a faptului că circuitul a declanșat și permit distingerea vizuală a anumitor stări ale dispozitivului, reducând timpul necesar pentru localizarea unei probleme în tabloul electric.

VisiSafe pentru verificarea deschiderii contactelor

Tehnologia VisiSafe include o indicație verde care permite verificarea vizuală a deschiderii fizice a contactelor.

Această caracteristică facilitează operațiunile ulterioare de întreținere și se completează cu aptitudinea echipamentului pentru funcții de izolare conform EN/IEC 61009-2-1.

Montaj pe șină DIN

Schneider Electric A9DF7610 este proiectat pentru instalare prin clipsare pe șină DIN.

Lățimea sa este de 36 mm, echivalentă cu:

• 4 module de 9 mm.
• 2 module standard de 18 mm.

Prin combinarea protecției magnetotermice și diferențiale în doar două module, permite optimizarea spațiului disponibil în tabloul electric.

Dimensiuni compacte

• Lățime: 36 mm.
• Înălțime: aproximativ 85 mm.
• Adâncime: aproximativ 73 mm.
• Adâncime de instalare: aproximativ 44 mm.
• Greutate: aproximativ 210 g.
• Culoare: alb RAL 9003.

Conectare prin borne cu șurub

Dispozitivul utilizează terminale concepute pentru o conectare fermă a conductoarelor electrice.

Schneider Electric specifică un cuplu de strângere de aproximativ 2 Nm. Secțiunile de conductor utilizate trebuie să respecte limitele indicate de producător și dimensionarea electrică a circuitului.

Compatibil cu sisteme de distribuție și auxiliare Acti9

Acti9 iCV40N poate fi integrat cu diferite soluții de distribuție și auxiliare din familia Acti9.

Documentația producătorului prevede compatibilitate cu:

• Auxiliare electrice.
• Accesorii de semnalizare.
• Dispozitive auxiliare de declanșare.
• Piepteni și sisteme de distribuție compatibile.
• Senzori wireless compatibili cu anumite configurații Acti9.

Compatibilitatea exactă trebuie verificată pentru fiecare referință de accesoriu înainte de instalare.

Protecție IP20

A9DF7610 dispune de un grad de protecție IP20 ca dispozitiv individual conform IEC 60529.

Atunci când este instalat corect într-o carcasă modulară adecvată, ansamblul poate atinge un grad de protecție de până la IP40, în funcție de caracteristicile tabloului.

Gamă largă de temperatură de funcționare

Dispozitivul este pregătit să funcționeze într-un interval de temperatură de:

• Funcționare: -25 la 60 °C.
• Depozitare: -40 la 85 °C.
• Umiditate relativă: până la aproximativ 95 % în condițiile indicate.
• Altitudine de funcționare: până la aproximativ 2.000 m.

Durabilitate electrică și mecanică ridicată

Schneider Electric specifică pentru acest model:

• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 20.000 de cicluri.

Aceste performanțe permit utilizarea sa în tablouri electrice supuse manevrelor obișnuite de exploatare, verificare și întreținere.

Aplicații ale Schneider Electric A9DF7610

Combinația de protecție magnetotermică și diferențială permite utilizarea A9DF7610 în numeroase circuite monofazate unde se urmărește protecție independentă și economie de spațiu.

Printre posibilele aplicații se numără:

• Circuite monofazate de distribuție.
• Instalații terțiare.
• Spații comerciale.
• Birouri.
• Tablouri auxiliare.
• Circuite cu echipamente electronice.
• Instalații unde se cere o imunitate mai mare la declanșări intempestive.
• Circuite unde este necesară protecție diferențială de 300 mA.

Utilizarea concretă trebuie stabilită întotdeauna în conformitate cu schema de împământare, normativul electric aplicabil, funcția circuitului și nivelul de protecție diferențială necesar.

Caracteristici tehnice Schneider Electric A9DF7610

• Marcă: Schneider Electric.
• Referință: A9DF7610.
• Gamă: Acti9.
• Model: iCV40N.
• Tip: întrerupător automat diferențial combinat RCBO.
• Configurație: 1P+N.
• Număr total de poli: 2.
• Poli protejați împotriva supracurenților: 1.
• Curent nominal In: 10 A.
• Curbă magnetotermică: C.
• Prag magnetic: aproximativ 5-10 x In.
• Sensibilitate diferențială IΔn: 300 mA.
• Clasă diferențială: tip A-SI.
• Tehnologie SI: superimunizată.
• Temporizare diferențială: instantanee.
• Tehnologie de declanșare diferențială: independentă de tensiune.
• Tensiune nominală de utilizare Ue: 230 V CA.
• Frecvență: 50/60 Hz.
• Putere de rupere Icn: 6 kA la 230 V CA.
• Putere de rupere în serviciu Ics: 6 kA, 100 % din Icn.
• Clasă de limitare: 3.
• Rezistență la curent de impuls A-SI: până la 3 kA.
• Tensiune nominală de izolație Ui: 400 V CA.
• Tensiune suportată la impuls Uimp: 4 kV.
• Categorie de supratensiune: III.
• VisiTrip: da.
• VisiSafe: da.
• Indicator de poziție a contactelor: da.
• Adecvat pentru izolare: da.
• Montaj: șină DIN.
• Lățime: 36 mm.
• Lățime modulară: 2 module de 18 mm.
• Pași de 9 mm: 4.
• Înălțime: aproximativ 85 mm.
• Adâncime: aproximativ 73 mm.
• Adâncime de instalare: aproximativ 44 mm.
• Greutate: aproximativ 210 g.
• Cuplu de strângere: 2 Nm.
• Grad de protecție: IP20.
• Protecție în carcasă modulară: până la IP40.
• Temperatură de funcționare: -25 la 60 °C.
• Temperatură de depozitare: -40 la 85 °C.
• Durabilitate mecanică: până la 20.000 de cicluri.
• Durabilitate electrică: până la 20.000 de cicluri.
• Normă principală: EN/IEC 61009-2-1.
• EAN: 3606489444457.

Protecție combinată și superimunizată în doar 2 module

Schneider Electric Acti9 iCV40N A9DF7610 reunește într-un singur dispozitiv compact protecția împotriva suprasarcinilor, scurtcircuitelor și curenților de scurgere. Configurația sa 1P+N de 10 A, curbă C, sensibilitate de 300 mA și tehnologia A-SI permit protejarea circuitelor monofazate, reducând spațiul ocupat în tablou.

Puterea de rupere de 6 kA, tehnologiile VisiTrip și VisiSafe, imunitatea îmbunătățită la perturbații și montajul pe șină DIN fac din acest RCBO o soluție deosebit de practică pentru tablouri terțiare și profesionale, unde se urmărește protecția individuală a circuitelor și o continuitate mai mare a serviciului.

Important: fiind un RCBO de 300 mA, funcția sa diferențială nu trebuie echivalată cu protecția suplimentară de 30 mA utilizată în mod obișnuit pentru anumite aplicații de protecție a persoanelor. Sensibilitatea diferențială adecvată trebuie selectată în funcție de normativ, schema de împământare și caracteristicile concrete ale fiecărui circuit.
