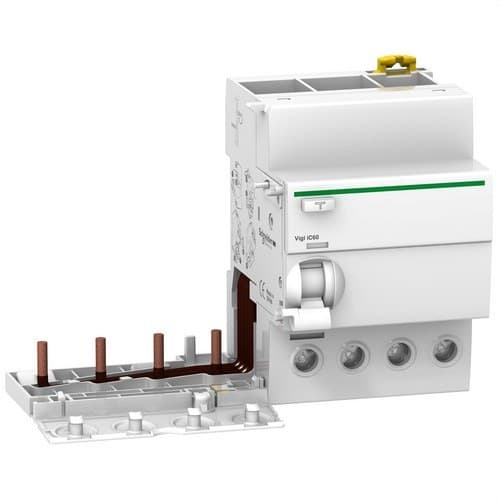

Bloc diferențial Vigi iC60 4P 63A 30mA AC

Blocul diferențial Vigi iC60 4P 63A 30mA AC de la Schneider Electric este o soluție avansată și eficientă, concepută pentru a oferi o protecție integrală în instalațiile electrice. Parte din gama Acti9, acest dispozitiv este special conceput pentru a fi combinat cu întrerupătoarele automate din seria iC60 sau Acti9 Reflex iC60, oferind o protecție completă împotriva scurtcircuitelor, suprasarcinilor și scurgerilor la pământ. Este o alegere excelentă pentru a proteja atât persoanele, cât și instalațiile electrice împotriva descărcărilor electrice prin contact indirect și alte pericole asociate, cum ar fi incendiile cauzate de scurgeri la pământ.

Acest bloc diferențial are un curent nominal de 63 A și o sensibilitate de 30 mA, care asigură deconectarea rapidă în cazul unei scurgeri la pământ, prevenind astfel posibilele accidente electrice. Vigi iC60 este clasificat ca tip AC, ceea ce înseamnă că este adecvat pentru a detecta scurgerile de curent alternativ, făcându-l ideal pentru majoritatea aplicațiilor rezidențiale și comerciale.

Vigi iC60 utilizează o tehnologie de declanșare a curentului rezidual independentă de tensiune, ceea ce asigură funcționarea corectă chiar și în cazul fluctuațiilor sau căderilor de tensiune în alimentarea electrică. Acest lucru este esențial pentru a menține o protecție constantă în instalație, indiferent de condițiile rețelei electrice.

Una dintre caracteristicile cele mai utile ale acestui bloc diferențial este sistemul său de indicator VisiTrip. Acest sistem include o fereastră pe fața frontală a dispozitivului care afișează un indicator roșu dacă a avut loc o declanșare recentă, facilitând enorm diagnosticarea defecțiunilor în sistemul electric. Această funcție permite utilizatorilor sau instalatorilor să identifice rapid dacă dispozitivul a acționat din cauza unei anomalii, economisind timp în identificarea și rezolvarea problemelor.

Vigi iC60 este proiectat pentru a fi montat pe un șină DIN, ceea ce simplifică instalarea și îl face o soluție modulară care poate fi integrată cu ușurință în tablourile electrice existente. Compatibilitatea sa cu seriile iC60 și Acti9 Reflex iC60 asigură o integrare perfectă, oferind o protecție suplimentară fără a fi nevoie de a schimba întreaga instalație.

Specificații tehnice

• Curent nominal (In): 63 A.
• Sensibilitate la scurgerea la pământ: 30 mA (tip AC).
• Număr de poli: 4P, oferind protecție pentru patru linii.
• Tensiune nominală de utilizare (Ue): 400-415 V AC la 50/60 Hz, conform EN/IEC 61009-1 și EN/IEC 61009-2-1.
• Tensiune nominală de izolare (Ui): 500 V AC.
• Tensiune de rezistență la impulsuri (Uimp): 6 kV, asigurând protecție împotriva vârfurilor de tensiune.
• Capacitate de montare: Reglabil pe clip pe o șină DIN.
• Compatibilitate cu produse: iC60, Acti9 Reflex iC60 și alte componente din gama Acti9.
• Protecție împotriva scurgerilor la pământ: Tip AC, ideal pentru instalații rezidențiale și comerciale.
• Grad de protecție IP: IP20 (borne), IP40 în carcasă modulară.
• Temperatura de funcționare: De la -5 °C la +60 °C, permițând utilizarea într-o gamă largă de medii.
• Durabilitate mecanică: Design robust și rezistent la impact.
• Conexiuni: Borne de tip tunel pentru 1 cablu rigid de 1 până la 35 mm², sau flexibil de 1 până la 25 mm² cu sau fără terminal.
• Dimensiuni: 135 mm lățime, 91 mm înălțime și 73,5 mm adâncime, permițând integrarea în spații compacte.
• Greutate: 0,245 kg, ușor și ușor de manevrat în timpul instalării.

Avantaje cheie

• Protecție avansată împotriva scurgerilor la pământ: Cu sensibilitatea sa de 30 mA, acest bloc diferențial oferă o protecție rapidă și eficientă împotriva scurgerilor de curent care ar putea fi periculoase pentru persoane și instalații.
• Instalare și compatibilitate: Montarea pe șină DIN și compatibilitatea sa cu seriile iC60 și Acti9 îl fac o soluție modulară ideală pentru protejarea circuitelor într-un mod simplu și eficient.
• Indicator VisiTrip: Permite identificarea rapidă a declanșărilor, îmbunătățind diagnosticul și reducând timpul de nefuncționare în caz de defecțiuni electrice.
• Durabilitate și rezistență ridicată: Cu o construcție robustă și protecție împotriva vârfurilor de tensiune de până la 6 kV, Vigi iC60 este proiectat să reziste și să funcționeze fiabil chiar și în condiții dificile.

Acest bloc diferențial nu numai că protejează împotriva descărcărilor electrice, dar ajută și la prevenirea incendiilor cauzate de scurgeri la pământ, asigurând un mediu mai sigur atât pentru persoane, cât și pentru instalații. În plus, respectă standardele internaționale EN/IEC 61009-1 și EN/IEC 61009-2-1, garantând fiabilitatea și conformitatea cu cele mai înalte standarde de siguranță electrică.
