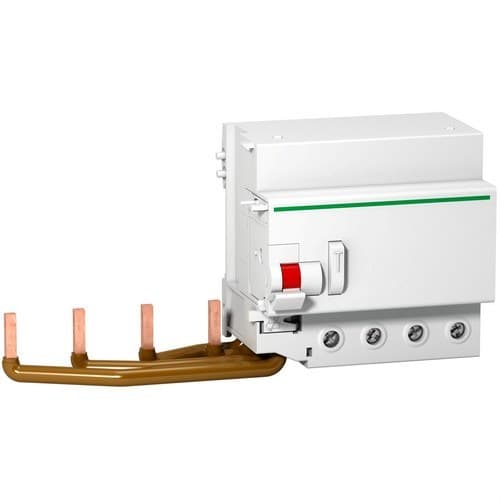

Bloc diferențial VIGI C120 Clasa AC 4P 30mA Instantaneu

Blocul diferențial Schneider Electric Acti9 Vigi C120 A9N18569 este un dispozitiv suplimentar de protecție diferențială, conceput pentru a fi combinat cu întreruptoarele automate din gama C120. Dispune de 4 poli, curent nominal de 125 A, sensibilitate de 30 mA, protecție diferențială clasa AC și declanșare instantanee, oferind protecție împotriva curenților de scurgere la pământ în instalațiile electrice de joasă tensiune.

Prin cuplarea la un întreruptor automat C120 compatibil, permite obținerea într-un singur ansamblu a protecției diferențiale, protecției la suprasarcină și protecției la scurtcircuit. Blocul Vigi se ocupă în mod specific de detectarea scurgerilor de curent, în timp ce întreruptorul magnetotermic asociat asigură funcțiile de protecție împotriva supracurenților.

Protecție diferențială de înaltă sensibilitate de 30 mA

Schneider Electric A9N18569 are o sensibilitate diferențială IΔn de 30 mA. Acest nivel de sensibilitate este destinat protecției persoanelor împotriva riscurilor generate de curenții de scurgere la pământ, în condițiile de aplicare stabilite de Schneider Electric și de normele corespunzătoare.

La detectarea unui curent diferențial care atinge pragul de declanșare, blocul determină deconectarea întreruptorului automat la care este asociat.

Declanșare diferențială instantanee

Această versiune a Vigi C120 include declanșare instantanee, fără întârziere intenționată. Dispozitivul acționează atunci când detectează o scurgere diferențială peste pragul stabilit, oferind un răspuns rapid la defect.

Datorită caracteristicilor sale, este potrivit pentru circuite în care este necesară protecție diferențială de înaltă sensibilitate, fără temporizarea utilizată la dispozitivele diferențiale selective.

Protecție diferențială clasa AC

A9N18569 aparține clasei AC. Acest tip de protecție este destinat detectării curenților diferențiali alternativi sinusoidali.

Alegerea între un diferențial de tip AC, tip A sau versiuni superimune trebuie făcută ținând cont de caracteristicile sarcinilor conectate și de cerințele normative ale instalației.

Curent nominal de 125 A

Blocul diferențial are un curent nominal In de 125 A, fiind pregătit să funcționeze asociat cu dispozitive C120 în configurațiile compatibile indicate de Schneider Electric.

Este importantă selectarea corectă atât a blocului Vigi, cât și a întreruptorului automat asociat, astfel încât curentul nominal și celelalte caracteristici electrice să fie adecvate circuitului protejat.

Configurație tetrapolară 4P

Referința A9N18569 dispune de 4 poli, fiind destinată în special instalațiilor trifazate cu nul, în care este necesară supravegherea împreună a conductoarelor active ale circuitului.

Configurația tetrapolară facilitează integrarea sa în tablouri de distribuție trifazate echipate cu întreruptoare automate Schneider Electric C120 compatibile.

Tehnologie de declanșare independentă de tensiune

Schneider Electric specifică pentru acest bloc o tehnologie de declanșare prin curent rezidual independentă de tensiune. Funcționarea protecției diferențiale nu depinde de o alimentare electronică auxiliară pentru detectarea defectului diferențial.

Această caracteristică contribuie la asigurarea funcției de protecție diferențială în condițiile de utilizare prevăzute de producător.

Integrare cu întreruptoarele automate C120

Vigi C120 A9N18569 nu este un magnetotermic autonom. Este un modul diferențial suplimentar care trebuie instalat împreună cu un întreruptor automat C120 compatibil.

După îmbinarea celor două dispozitive, ansamblul permite combinarea:

• Protecției împotriva scurgerilor la pământ: asigurată de blocul Vigi.
• Protecției împotriva suprasarcinilor: asigurată de întreruptorul automat C120.
• Protecției împotriva scurtcircuitelor: asigurată de întreruptorul automat C120.
• Separării și manevrei: în funcție de caracteristicile întreruptorului asociat.

Această construcție modulară permite adaptarea protecției diferențiale la caracteristicile magnetotermicului selectat pentru fiecare circuit.

Instalare pe șină DIN de 35 mm

Blocul diferențial este pregătit pentru montaj prin clipsare pe șină DIN simetrică de 35 mm, facilitând instalarea în tablouri electrice modulare.

Conectarea electrică la întreruptorul automat se realizează prin șuruburi, conform indicațiilor de montaj Schneider Electric. Producătorul include, de asemenea, indicații de cablare menite să faciliteze o conexiune corectă.

Indicator vizual de declanșare diferențială

Vigi C120 dispune de indicare a defectului printr-o bandă roșie pe maneta de rearmare. Acest semnal permite identificarea faptului că deschiderea ansamblului a fost legată de acționarea protecției diferențiale.

Această funcție facilitează activitățile de diagnostic și întreținere, deoarece permite diferențierea vizuală a anumitor stări de funcționare ale dispozitivului.

Buton de test al protecției diferențiale

Dispozitivul include un buton de test care permite verificarea periodică a funcționării corecte a mecanismului diferențial.

Testul trebuie efectuat respectând recomandările Schneider Electric și procedurile de întreținere stabilite pentru instalația electrică.

Tensiune de funcționare și caracteristici dielectrice

Fișa tehnică Schneider Electric specifică pentru această referință o tensiune nominală de utilizare de 400 până la 415 V CA la 50/60 Hz.

Printre principalele caracteristici de izolație se numără:

• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune suportată la impuls Uimp: 6 kV.
• Frecvența rețelei: 50/60 Hz.

Aceste performanțe permit utilizarea sa în tablouri de distribuție de joasă tensiune, în condițiile indicate de producător.

Terminale pentru conductori rigizi și flexibili

Blocul Vigi C120 utilizează borne tip tunel pregătite pentru diferite secțiuni de conductor.

• Conductori rigizi: de la 1 la 50 mm².
• Conductori flexibili: de la 1 la 35 mm².
• Lungime de dezizolare: 15 mm.
• Cuplu de strângere: 3,5 Nm.

Conexiunile trebuie realizate respectând secțiunile admise și cuplul de strângere specificat, pentru a garanta o conexiune electrică sigură și durabilă.

Protecție IP20

Schneider Electric A9N18569 dispune de un grad de protecție IP20 în condițiile de instalare specificate. Terminalele sunt proiectate pentru a reduce riscul de contact accidental atunci când dispozitivul este instalat corect.

Ca componentă de tablou electric, trebuie instalat într-o carcasă adecvată mediului și gradului de protecție cerut de proiect.

Durabilitate mecanică ridicată

Schneider Electric declară o durabilitate mecanică de până la 20.000 de cicluri pentru Vigi C120, oferind o soluție robustă pentru instalații electrice profesionale.

Dispozitivul este proiectat să funcționeze la o temperatură ambiantă cuprinsă între -5 și 60 °C, cu grad de poluare 3, conform specificațiilor producătorului.

Norme aplicabile

Blocul diferențial este proiectat conform normelor aplicabile acestui tip de dispozitive de protecție, printre care:

• EN 61009.
• IEC/EN 61009-2-1.

Schneider Electric specifică, de asemenea, aptitudinea ansamblului pentru funcțiile de separare corespunzătoare atunci când este utilizat în configurațiile prevăzute de producător.

Caracteristici tehnice ale Schneider Electric A9N18569

• Marcă: Schneider Electric.
• Referință: A9N18569.
• Gama: Acti9 C120.
• Model: Vigi C120.
• Tip produs: bloc diferențial suplimentar.
• Număr de poli: 4P.
• Curent nominal In: 125 A.
• Sensibilitate diferențială: 30 mA.
• Clasă diferențială: tip AC.
• Timp de acționare: instantaneu.
• Tip de rețea: CA.
• Frecvență: 50/60 Hz.
• Tensiune nominală de utilizare: 400-415 V CA.
• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune suportată la impuls Uimp: 6 kV.
• Tehnologie de declanșare diferențială: independentă de tensiune.
• Montaj: prin clipsare.
• Suport: șină DIN simetrică de 35 mm.
• Conectare la magnetotermic: prin șuruburi.
• Conductori rigizi admiși: 1-50 mm².
• Conductori flexibili admiși: 1-35 mm².
• Lungime de dezizolare: 15 mm.
• Cuplu de strângere: 3,5 Nm.
• Grad de protecție: IP20.
• Grad de poluare: 3.
• Durabilitate mecanică: 20.000 cicluri.
• Temperatură ambiantă de funcționare: -5 până la 60 °C.
• Culoare: alb.
• Greutate: aproximativ 0,58 kg.
• Norme: EN 61009 și IEC/EN 61009-2-1.
• EAN: 3606480376320.

Protecție diferențială pentru tablouri de distribuție de până la 125 A

Schneider Electric Vigi C120 A9N18569 este o soluție concepută pentru a adăuga protecție diferențială de înaltă sensibilitate la întreruptoare automate C120 compatibile. Sensibilitatea de 30 mA, declanșarea instantanee, configurația tetrapolară și curentul nominal de 125 A permit utilizarea sa în tablouri electrice trifazate unde este necesară protecția împotriva scurgerilor la pământ.

Montajul pe șină DIN, tehnologia de declanșare independentă de tensiune, indicatorul vizual de defect și posibilitatea de a forma un ansamblu cu protecția magnetotermică C120 facilitează realizarea unor sisteme de protecție complete și compacte.

Important: acest produs este un bloc diferențial suplimentar și nu un întreruptor magnetotermic independent. Pentru a beneficia de protecție împotriva suprasarcinilor și scurtcircuitelor, trebuie instalat împreună cu un întreruptor automat Schneider Electric C120 compatibil și dimensionat corect pentru circuit.
