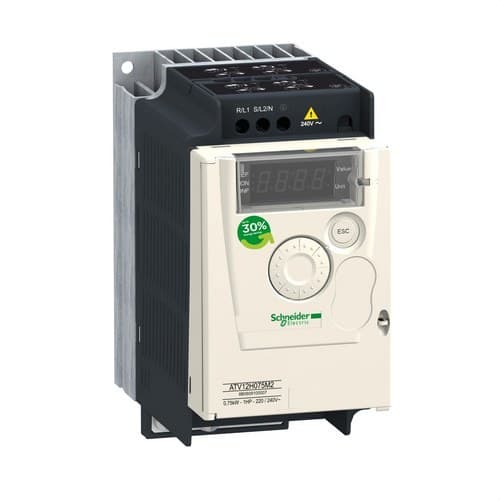

Convertizor de frecvență ALTIVAR-12 0,75KW 240V 1PH

Variatorul de viteză Schneider Electric Altivar 12 ATV12H075M2 este conceput pentru a controla viteza și cuplul motoarelor asincrone trifazate de până la 0,75 kW / 1 HP utilizând o alimentare de rețea monofazată de 200 până la 240 V CA. Oferă un curent nominal de ieșire de 4,2 A și permite reglarea frecvenței de ieșire între 0,5 și 400 Hz, oferind o soluție compactă pentru pompe, ventilatoare, transportoare și alte mașini simple.

Referința ATV12H075M2 aparține gamei Altivar 12 de la Schneider Electric și este special concepută pentru aplicații simple din industrie, utilaje comerciale și HVAC. Include funcții de reglare PID, control vectorial fără senzor, comunicație Modbus, filtru CEM integrat și diferite protecții electronice pentru variator și motor.

Variator Altivar 12 de 0,75 kW

ATV12H075M2 este dimensionat pentru motoare cu o putere nominală de:

• Puterea motorului: 0,75 kW.
• Putere echivalentă: 1 HP.
• Curent nominal de ieșire: 4,2 A.
• Tensiune de ieșire: până la 240 V CA.

Permite adaptarea vitezei motorului la nevoile reale ale mașinii, evitând ca motorul să funcționeze permanent la viteză nominală atunci când procesul nu o necesită.

Intrare monofazată și ieșire pentru motor trifazat

O caracteristică importantă a acestei referințe este că dispune de alimentare monofazată de 200 până la 240 V CA, în timp ce este pregătită să alimenteze un motor trifazat de 200/240 V.

Acest lucru permite controlul unui motor trifazat compatibil dintr-o instalație cu alimentare monofazată, cu condiția ca puterea, tensiunea și curentul motorului să se încadreze în specificațiile variatorului.

Tensiunea de alimentare admisă este de:

• 200-240 V CA monofazat.
• Toleranță de tensiune: -15 % / +10 %.
• Frecvența de alimentare: 50/60 Hz ±5 %.

Curent nominal de ieșire de 4,2 A

Schneider Electric ATV12H075M2 oferă un curent nominal continuu de ieșire de 4,2 A la o frecvență de comutație de 4 kHz.

Conform documentației tehnice Altivar 12, pentru această referință sunt indicate și capacități tranzitorii de aproximativ:

• 6,3 A timp de 60 de secunde.
• 6,9 A timp de 2 secunde.

Aceste capacități permit răspunsul la anumite creșteri punctuale ale cererii de cuplu în timpul pornirii sau funcționării mașinii.

Frecvență de ieșire reglabilă de la 0,5 la 400 Hz

Variatorul permite ajustarea frecvenței de ieșire între 0,5 și 400 Hz, oferind un interval larg pentru controlul vitezei motorului.

Frecvența nominală și maximă trebuie configurată în funcție de caracteristicile electrice și mecanice ale motorului. Nu trebuie utilizată o viteză mai mare decât cea admisă de producătorul motorului și de mașina antrenată.

Control vectorial fără senzor

Altivar 12 dispune de diferite profile de control pentru motoare asincrone, inclusiv:

• Control vectorial de flux fără senzor.
• Raport tensiune/frecvență V/F.
• Raport tensiune/frecvență pătratic.

Controlul vectorial fără senzor permite îmbunătățirea comportamentului motorului la turații joase fără a fi necesară instalarea unui encoder extern.

Supracuplu tranzitoriu de până la 170 %

Schneider Electric specifică o capacitate de supracuplu tranzitoriu de aproximativ 150 până la 170 % din cuplul nominal al motorului, în funcție de puterea variatorului și de motorul conectat.

Această rezervă de cuplu poate fi deosebit de utilă în timpul accelerărilor sau la creșteri punctuale de sarcină.

Reglare PID integrată

ATV12H075M2 încorporează un regulator PID reglabil, ceea ce permite utilizarea sa în aplicații în care este necesară menținerea automată a unei variabile de proces.

Poate fi utilizat, de exemplu, în sisteme de:

• Control al presiunii.
• Control al debitului.
• Ventilație.
• Extragere.
• Pompare.
• Procese simple de climatizare.

Folosind feedback-ul de la un senzor compatibil, variatorul poate modifica viteza motorului pentru a menține valoarea de referință configurată.

Funcția Catch on the Fly

Altivar 12 include funcția cunoscută sub numele de Catch on the Fly, concepută pentru a prelua controlul unui motor care încă se rotește.

Această funcție este utilă, de exemplu, la ventilatoare, unde motorul poate continua să se rotească prin inerție după oprire sau ca urmare a mișcării aerului.

Comunicație Modbus integrată

Schneider Electric ATV12H075M2 include standard comunicație Modbus serial prin interfață RS-485 cu 2 fire.

Dispune de un conector RJ45 și acceptă viteze de comunicație configurabile de:

• 9,6 kbit/s.
• 19,2 kbit/s.
• 38,4 kbit/s.

Protocolul Modbus permite integrarea variatorului în anumite sisteme de automatizare și monitorizare pentru consultarea parametrilor, stărilor sau valorilor de referință și modificarea setărilor compatibile.

Intrări și ieșiri pentru automatizare

ATV12 include diferite intrări și ieșiri pentru conectarea semnalelor de comandă, senzorilor și elementelor externe:

• 4 intrări digitale.
• 2 ieșiri digitale.
• 1 intrare analogică.
• 1 ieșire analogică.
• 1 ieșire prin releu.

Aceste conexiuni permit configurarea funcțiilor precum pornire, oprire, schimbare sens, selectarea vitezelor, valori de referință externe și semnalizarea stărilor.

Rampe de accelerare și decelerare configurabile

Variatorul permite stabilirea de rampe de accelerare și decelerare, evitând pornirile și opririle bruște ale motorului.

O accelerare progresivă poate reduce solicitările mecanice asupra transmisiilor, cuplajelor, curelelor și altor elemente ale mașinii, precum și limita vârfurile de curent asociate pornirii directe.

Frecvență de comutație reglabilă

Frecvența de comutație poate fi configurată între aproximativ 2 și 16 kHz, cu o valoare nominală din fabrică de 4 kHz.

Frecvențele mai mari pot necesita reducerea curentului în funcție de condițiile indicate de Schneider Electric.

Frânare prin injecție de curent continuu

Altivar 12 permite realizarea frânării până la oprire prin injecție de curent continuu, facilitând o oprire controlată a motorului în anumite aplicații.

Această referință nu include chopper de frânare, astfel că această caracteristică trebuie avută în vedere în aplicațiile cu necesități mari de frânare regenerativă.

Filtru CEM integrat

ATV12H075M2 include filtru CEM integrat, destinat limitării perturbațiilor electromagnetice conduse generate de funcționarea variatorului atunci când instalarea este realizată conform recomandărilor Schneider Electric.

Producătorul specifică performanțe de emisii conduse compatibile cu standardul IEC 61800-3 în condițiile corespunzătoare de instalare, inclusiv utilizarea cablului de motor ecranat atunci când este necesar.

Protecții electronice integrate

Variatorul include diferite funcții de protecție și monitorizare pentru a ajuta la protejarea atât a echipamentului propriu, cât și a motorului conectat.

Printre principalele protecții se numără:

• Supratensiune de alimentare.
• Subtensiune de alimentare.
• Supracurent între fazele de ieșire și pământ.
• Scurtcircuit între fazele motorului.
• Protecție împotriva supratemperaturii variatorului.
• Protecție termică electronică a motorului prin calcul continuu I²t.

Aceste funcții nu elimină necesitatea instalării protecțiilor electrice externe cerute pentru circuitul de alimentare.

Protecție termică electronică a motorului

Altivar 12 calculează continuu sarcina termică a motorului printr-un model I²t, oferind protecție electronică împotriva anumitor condiții de suprasarcină.

Pentru ca această funcție să acționeze corect, este necesară introducerea și configurarea adecvată a datelor de pe plăcuța motorului.

Aplicații ale Altivar 12 ATV12H075M2

Schneider Electric destinează gama Altivar 12 pentru mașini simple, echipamente comerciale și aplicații HVAC. Printre utilizările obișnuite se numără:

• Pompe.
• Ventilatoare.
• Extractoare.
• Benzi transportoare.
• Transportoare de materiale.
• Bariere de acces.
• Mașini comerciale.
• Benzi de alergare și echipamente similare.
• Mașini industriale mici.
• Echipamente de ventilație și climatizare.

Economie de energie la pompe și ventilatoare

Reglarea vitezei permite adaptarea consumului motorului la cererea reală a procesului. Această caracteristică este deosebit de interesantă la pompe și ventilatoare, unde reducerea vitezei atunci când nu este necesar debitul maxim poate diminua semnificativ consumul de energie.

Schneider Electric indică faptul că optimizarea puterii și a cuplului Altivar 12 pentru anumite aplicații de ventilație și pompare poate contribui la obținerea unor economii de energie de până la aproximativ 30 % în condiții adecvate de utilizare.

Grad de protecție IP20

Variatorul prezintă un grad de protecție IP20 și este proiectat în principal pentru montaj în interiorul unui dulap sau tablou electric.

Nu trebuie instalat direct expus la praf, apă sau alte condiții de mediu incompatibile cu acest grad de protecție.

Răcire prin radiator

Referința ATV12H075M2 este livrată în versiune cu radiator de căldură. Schneider Electric o proiectează pentru instalare în medii normale, într-un tablou electric dimensionat și ventilat corespunzător.

Puterea disipată nominală indicată pentru această versiune este de aproximativ 44 W la curent nominal.

Temperatura de funcționare

Variatorul este specificat pentru funcționare între:

• -10 până la 40 °C: fără reducerea curentului.
• 40 până la 60 °C: cu reducere a curentului de aproximativ 2,2 % pentru fiecare °C suplimentar.
• Temperatura de depozitare: -25 până la 70 °C.

Ventilația și distanțarea între echipamente trebuie realizate conform instrucțiunilor de montaj ale producătorului.

Dimensiuni compacte

ATV12H075M2 are dimensiuni reduse care facilitează instalarea în tablouri electrice pentru utilaje:

• Lățime: 72 mm.
• Înălțime: 143 mm.
• Adâncime: 131,2 mm.
• Greutate: aproximativ 0,8 kg.

Caracteristici tehnice Schneider Electric ATV12H075M2

• Marcă: Schneider Electric.
• Referință: ATV12H075M2.
• Gamă: Altivar 12.
• Tip: variator de viteză.
• Aplicație: mașini simple, industrie, echipamente comerciale și HVAC.
• Puterea nominală a motorului: 0,75 kW.
• Putere echivalentă: 1 HP.
• Alimentare: monofazată.
• Tensiune de alimentare: 200-240 V CA.
• Toleranță de tensiune: -15 % / +10 %.
• Frecvența rețelei: 50/60 Hz ±5 %.
• Motor compatibil: motor asincron trifazat 200/240 V în limitele caracteristicilor nominale.
• Curent nominal de ieșire: 4,2 A.
• Curent tranzitoriu timp de 60 s: 6,3 A.
• Curent tranzitoriu timp de 2 s: 6,9 A.
• Tensiune maximă de ieșire: 240 V.
• Frecvența de ieșire: 0,5-400 Hz.
• Frecvența de comutație: 2-16 kHz reglabilă.
• Frecvența nominală de comutație: 4 kHz.
• Supracuplu tranzitoriu: 150-170 % în funcție de motor și condiții.
• Control vectorial fără senzor: da.
• Control V/F: da.
• Regulator PID: da.
• Catch on the Fly: da.
• Compensarea alunecării: reglabilă.
• Frânare prin injecție de CC: da.
• Chopper de frânare integrat: nu.
• Protocol de comunicație: Modbus serial.
• Interfață: RS-485 cu 2 fire.
• Conector: RJ45.
• Intrări digitale: 4.
• Ieșiri digitale: 2.
• Intrare analogică: 1.
• Ieșire analogică: 1.
• Ieșire releu: 1.
• Filtru CEM: integrat.
• Grad de protecție: IP20.
• Montaj: dulap electric.
• Răcire: versiune cu radiator.
• Putere disipată nominală: aproximativ 44 W.
• Lățime: 72 mm.
• Înălțime: 143 mm.
• Adâncime: 131,2 mm.
• Greutate: aproximativ 0,8 kg.
• Temperatura de funcționare fără derating: -10 până la 40 °C.
• Temperatura maximă cu derating: 60 °C.
• Normative principale: IEC 61800-5-1 și IEC 61800-3.
• Marcaj: CE.
• EAN: 3606480071072.

Control eficient al motoarelor de până la 0,75 kW

Schneider Electric Altivar 12 ATV12H075M2 oferă o soluție compactă pentru reglarea motoarelor asincrone trifazate de până la 0,75 kW dintr-o rețea monofazată de 200-240 V. Curentul de ieșire de 4,2 A, controlul vectorial fără senzor, reglarea PID și frecvența de ieșire de până la 400 Hz permit adaptarea funcționării motorului la nevoile numeroaselor mașini simple.

Comunicația Modbus integrată, intrările și ieșirile configurabile, funcțiile de protecție electronică și designul compact de 72 mm lățime facilitează integrarea în tablouri de utilaje, sisteme de pompare, ventilație și aplicații HVAC.

Important: indicația 1PH a acestei referințe corespunde alimentării de intrare monofazate. Ieșirea variatorului este destinată unui motor trifazat 200/240 V compatibil. Înainte de instalare trebuie verificate tensiunea de conectare a motorului, curentul nominal, puterea, frecvența și schema bornelor. Variatorul nu înlocuiește nici protecțiile externe de scurtcircuit și separare cerute de instalație.
