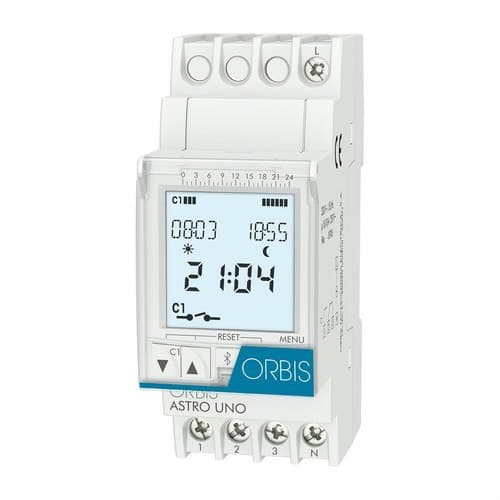

Comutator orar astronomic ASTRO UNO 230V

Întrerupătorul orar astronomic Orbis ASTRO UNO, referința OB178112, este un programator digital de 230 V conceput pentru automatizarea circuitelor electrice în funcție de orele reale de răsărit și apus ale fiecărei zile din an. Dispune de un circuit comutat de 16(10) A, până la 40 de programe zilnice sau săptămânale, comunicație Bluetooth 5 LE și un ecran LCD mare, retroiluminat.

Datorită programării astronomice, permite controlul automat al iluminatului exterior fără a fi necesară instalarea unei fotocelule. Echipamentul calculează zilnic orele de răsărit și apus și permite combinarea acestora cu manevre la ore fixe, corecții de până la ±9 ore și 59 de minute, perioade speciale și ajustări de reducere. Este recomandat în special pentru iluminat public, asociații de proprietari, fațade, vitrine, grădini, monumente și alte instalații în care programul de funcționare trebuie adaptat la răsăritul și apusul soarelui.

Control astronomic automat după răsărit și apus

ASTRO UNO calculează automat orele de răsărit și apus corespunzătoare fiecărei zile din an. În acest fel, programul de funcționare se adaptează progresiv la schimbările sezoniere, fără a fi necesară modificarea manuală a programării la fiecare câteva săptămâni.

Această funcție este deosebit de utilă pentru gestionarea iluminatului exterior, deoarece permite aprinderea corpurilor de iluminat când începe să se întunece și stingerea lor când revine lumina naturală, utilizând calculele astronomice stocate în dispozitiv.

Până la 40 de programe zilnice sau săptămânale

Orbis ASTRO UNO permite memorarea a până la 40 de programe. Manevrele pot fi configurate zilnic sau săptămânal pentru a adapta comportamentul circuitului la diferite zile și intervale orare.

Pe lângă operațiile astronomice de răsărit și apus, pot fi programate manevre la ore fixe, permițând combinarea ambelor sisteme în cadrul aceleiași instalații.

Corecție astronomică de până la ±9 ore și 59 de minute

Orele calculate de răsărit și apus pot fi corectate cu până la ±9 ore și 59 de minute. Această marjă largă permite deplasarea unei manevre astronomice față de ora teoretică calculată, pentru a o adapta nevoilor specifice ale instalației.

De exemplu, este posibil să programați pornirea la un anumit timp după apus sau să anticipați oprirea față de răsărit, fără a fi nevoie să înlocuiți manevra astronomică cu un program fix.

Funcția REDUC pentru reducerea orelor de funcționare

ASTRO UNO încorporează funcția REDUC, concepută pentru a stabili perioade de reducere în cadrul funcționării astronomice și pentru a evita suprapunerile dintre anumite manevre astronomice și orare.

Această funcție permite o deconectare pe parcursul unei părți a nopții și reactivarea ulterioară a circuitului, oferind o flexibilitate mai mare pentru reducerea consumului în instalațiile care nu trebuie să rămână aprinse continuu de la apus până la răsărit.

Patru perioade speciale

Programatorul permite definirea a până la patru perioade cuprinse între două date, cu programări speciale. Datorită acestei funcții, funcționarea poate fi modificată temporar în timpul vacanțelor, sărbătorilor, sezonului comercial sau altor perioade concrete ale anului.

Această capacitate oferă ASTRO UNO performanțe apropiate de cele ale unui programator anual, fără a fi necesară eliminarea programării obișnuite.

Bluetooth 5 LE pentru programare de pe telefonul mobil

Versiunea actuală a Orbis ASTRO UNO încorporează comunicație Bluetooth 5 LE, permițând programarea prin dispozitive mobile compatibile și aplicațiile Orbis.

Conectivitatea facilitează crearea și modificarea orarelor de pe un smartphone sau tabletă, păstrând în același timp posibilitatea de a configura dispozitivul direct prin tastele și meniurile sale.

Ecran LCD retroiluminat cu cronogramă

ASTRO UNO dispune de un ecran LCD mare, retroiluminat, cu reglaj de contrast. Afișajul prezintă informațiile de programare, ora, starea circuitului și un cronogram zilnic care facilitează vizualizarea perioadelor de funcționare stabilite.

Meniurile text sunt disponibile în diferite limbi și sunt concepute pentru a facilita configurarea direct din partea frontală.

Blocare prin parolă

Tastatura poate fi blocată prin parolă pentru a împiedica modificările neautorizate ale programării. Echipamentul include, de asemenea, o fereastră transparentă sigilabilă care protejează fizic accesul la comenzi.

Aceste caracteristici sunt deosebit de utile în tablouri electrice din asociații de proprietari, clădiri publice, instalații municipale, magazine și alte locații accesibile mai multor utilizatori.

Contor de ore de funcționare

Programatorul integrează un contor de ore de funcționare al canalului. Aceste informații permit cunoașterea duratei în care circuitul a rămas activ și pot fi utilizate ca referință pentru întreținere, analiză de utilizare sau controlul instalațiilor de iluminat.

Acționare manuală temporară sau permanentă

Utilizatorul poate modifica manual starea circuitului fără a șterge programele salvate. ASTRO UNO permite efectuarea de manevre manuale temporare și stabilirea unei stări permanente atunci când este necesar ca circuitul să rămână conectat sau deconectat, independent de orarele programate.

Schimbare automată vară/iarnă

Ceasul încorporează gestionarea automată a trecerii între ora de vară și ora de iarnă, în funcție de țara selectată. Funcția poate fi dezactivată atunci când instalația trebuie să păstreze același criteriu orar pe tot parcursul anului.

Rezervă de mers cu baterie interschimbabilă

Generația actuală a ASTRO UNO utilizează o baterie litiu CR2032 de 3 V și 220 mAh, interschimbabilă. Orbis specifică o rezervă de mers de până la 5 ani cu bateria instalată și echipamentul deconectat de la rețea.

Când dispozitivul rămâne alimentat, producătorul indică o durată a bateriei de până la 10 ani. În plus, în cazul epuizării sau lipsei bateriei, un condensator de mare capacitate poate menține programarea timp de aproximativ 48 de ore fără alimentare.

Contact de 16(10) A

ASTRO UNO încorporează un circuit comutat cu o capacitate de 16(10) A la 250 V CA. Contactul utilizează material AgSnO2 și încorporează comutare la trecerea prin zero în configurația actuală, destinată îmbunătățirii comportamentului cu anumite sarcini electronice.

Compatibil cu diferite tehnologii de iluminat

Cu comutarea la trecerea prin zero, Orbis stabilește următoarele sarcini maxime recomandate:

• Lămpi incandescente: până la 3000 W.
• Lămpi fluorescente: până la 1200 VA.
• Halogene de joasă tensiune la 12 V CA: până la 2000 VA.
• Halogene la 230 V CA: până la 3000 W.
• Lămpi cu consum redus: până la 600 VA.
• Downlight-uri: până la 500 VA.
• Iluminat LED: până la 500 VA.

Capacitatea reală trebuie verificată întotdeauna în funcție de natura sarcinii și de curenții de pornire ai acesteia.

Format compact de 2 module DIN

Orbis ASTRO UNO se instalează pe șină DIN și ocupă doar 2 module, cu o lățime de aproximativ 35 mm. Dimensiunile exterioare sunt de 35 x 88 x 65 mm, iar greutatea netă este de 95 g.

Conectarea se realizează prin borne cu șurub și admite conductori rigizi sau flexibili cu o secțiune cuprinsă între 1 și 6 mm².

Caracteristici tehnice ale Orbis ASTRO UNO OB178112

• Marcă: Orbis.
• Referință: OB178112.
• Model: ASTRO UNO.
• Tip: întrerupător orar astronomic digital.
• Alimentare: 230 V CA ±10%.
• Frecvență: 50/60 Hz.
• Număr de circuite: 1.
• Tip contact: comutat.
• Material contact: AgSnO2.
• Putere de rupere: 16(10) A la 250 V CA.
• Comutare la trecerea prin zero: da.
• Număr maxim de programe: 40.
• Programare: zilnică și săptămânală.
• Manevre astronomice: răsărit și apus.
• Manevre la oră fixă: ON/OFF.
• Funcție REDUC: da.
• Corecție manevre astronomice: până la ±9 h 59 min.
• Perioade speciale: 4.
• Acționare manuală: temporară sau permanentă.
• Schimbare vară/iarnă: automată în funcție de țară sau dezactivabilă.
• Comunicație: Bluetooth 5 LE.
• Ecran: LCD retroiluminat.
• Cronogram zilnic pe ecran: da.
• Blocare prin parolă: da.
• Contor de ore al canalului: da.
• Capac transparent sigilabil: da.
• Format orar: 12/24 ore.
• Precizie manevră: la secundă.
• Precizia ceasului: ±1 s/24 h la 23 °C.
• Baterie: CR2032 litiu, 3 V și 220 mAh, interschimbabilă.
• Rezervă cu baterie și fără rețea: până la 5 ani.
• Durata specificată a bateriei cu echipamentul alimentat: până la 10 ani.
• Menținere fără baterie și fără rețea: aproximativ 48 de ore.
• Consum propriu la 230 V: aproximativ 1 W (3 VA).
• Sarcină maximă incandescentă: 3000 W.
• Sarcină maximă fluorescentă: 1200 VA.
• Sarcină maximă halogenă 12 V CA: 2000 VA.
• Sarcină maximă halogenă 230 V CA: 3000 W.
• Sarcină maximă consum redus: 600 VA.
• Sarcină maximă downlight cu trecere prin zero: 500 VA.
• Sarcină maximă LED cu trecere prin zero: 500 VA.
• Montaj: șină DIN.
• Număr de module: 2.
• Dimensiuni: 35 x 88 x 65 mm.
• Greutate netă: 95 g.
• Conectare: borne cu șurub.
• Secțiune conductor: 1-6 mm².
• Cuplu maxim de strângere: 0,8 Nm.
• Grad de protecție: IP20 conform EN 60529.
• Clasa de protecție: Clasa II în condiții corecte de montaj.
• Tensiune nominală de impuls: 4 kV.
• Temperatura de funcționare: -10 până la +55 °C.
• Temperatura limită de funcționare: -30 până la +55 °C.
• Temperatura de transport și depozitare: -35 până la +60 °C.

Aplicațiile întrerupătorului astronomic ASTRO UNO

Calculul automat al răsăritului și apusului transformă ASTRO UNO într-o soluție deosebit de potrivită pentru circuite al căror program trebuie să urmeze evoluția luminii naturale pe parcursul anului:

• Iluminat exterior al asociațiilor de proprietari.
• Iluminarea fațadelor și monumentelor.
• Iluminat stradal și municipal.
• Reclame luminoase.
• Vitrine comerciale.
• Fântâni și grădini.
• Iluminat exterior pentru fabrici, hoteluri și birouri.
• Accese și zone de serviciu.

Controlul iluminatului exterior fără fotocelulă

Orbis ASTRO UNO OB178112 permite adaptarea automată a funcționării iluminatului la evoluția zilnică a orelor de răsărit și apus. Bazându-se pe calcule astronomice, nu necesită un senzor exterior de lumină pentru a determina răsăritul și apusul.

Cele 40 de programe, corecția de până la ±9 ore și 59 de minute, cele patru perioade speciale, Bluetooth 5 LE și ecranul retroiluminat oferă o flexibilitate ridicată pentru instalații rezidențiale, comerciale și municipale în care este necesar un control orar avansat.

Important: fișa tehnică actuală Orbis din iulie 2026 indică Bluetooth 5 LE integrat în ASTRO UNO. Documentația comercială anterioară făcea referire la o intrare pentru cheie Bluetooth externă, astfel că pentru această descriere au fost utilizate cele mai recente specificații oficiale ale producătorului.
