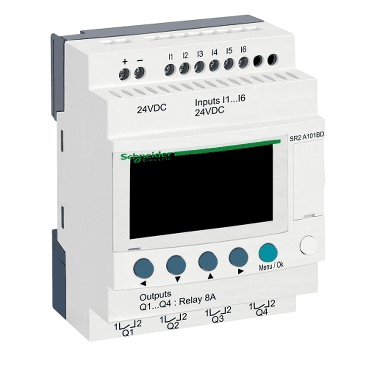

Releu programabil compact Zelio Logic 10 e s 24 v cc fără ceas ecran

Releul programabil compact Zelio Logic SR2A101BD de la Schneider Electric este o soluție eficientă și economică pentru aplicații de automatizare în sisteme mici. Acest releu inteligent este conceput pentru a facilita controlul proceselor simple prin programarea sa intuitivă și capacitatea de diagnosticare. Este ideal pentru aplicații precum controlul sistemelor de iluminat, gestionarea pompelor, ventilație și automatizarea mașinilor mici.

Cu o tensiune de alimentare de 24 V curent continuu, Zelio Logic SR2A101BD oferă 10 intrări/ieșiri, permițând gestionarea simultană a mai multor dispozitive. Conexiunile se realizează prin borne cu șurub, asigurând o instalare rapidă și sigură. Designul său compact și capacitatea de montare pe șină DIN îl fac ideal pentru integrarea în tablourile electrice, economisind spațiu și facilitând organizarea componentelor.

Una dintre caracteristicile sale remarcabile este ecranul LCD integrat, care permite vizualizarea în timp real a stării intrărilor și ieșirilor, precum și facilitarea diagnosticării posibilelor defecțiuni. În plus, Zelio Logic este echipat cu butoane de navigare care simplifică interacțiunea cu dispozitivul, făcând programarea și monitorizarea accesibile chiar și pentru persoanele fără experiență în sisteme de control.

Caracteristici cheie:

• Alimentare: 24 V CC (interval între 19,2 și 30 V)
• Intrări/ieșiri: 10 intrări/ieșiri digitale
• Ecran LCD: Vizualizare în timp real și diagnostic
• Montare pe șină DIN: Design compact pentru integrare eficientă
• Programare intuitivă: Ușor pentru utilizatori nespecializați

Acest releu suportă până la 240 de linii de programare, permițând realizarea schemelor de control de complexitate mică spre medie. Programarea se realizează în limbaj de schemă (Ladder), ceea ce îl face o unealtă flexibilă pentru diverse aplicații de control. În plus, timpul de ciclu al releului variază între 6 și 90 ms, asigurând o performanță adecvată în majoritatea aplicațiilor de automatizare.

Date tehnice cheie:

• Curent de alimentare: 100 mA (fără extensii)
• Consum de energie: 3 W
• Durabilitate mecanică: 10 milioane de cicluri pentru ieșirile releului
• Durabilitate electrică: 500.000 de cicluri (în AC și DC, în funcție de tensiune și curent)
• Capacitatea de comutare a ieșirilor releului:
  • 24 la 250 VCA
  • 5 la 30 VCC
  • Curent termic de ieșire de 8 A pentru cele 4 ieșiri ale releului
• Rezistență la supratensiuni (Uimp): 4 kV conform IEC 60947-1
• Frecvență: 50/60 Hz
• Timp de răspuns al ieșirilor releului:
  • 10 ms de la starea 0 la 1
  • 5 ms de la starea 1 la 0

Zelio Logic SR2A101BD este proiectat să reziste în condiții exigente, operând într-un interval de temperaturi între -25 °C și 55 °C și cu o excelentă durabilitate atât mecanică, cât și electrică. În plus, protecția sa împotriva inversării polarității îl protejează în caz de erori în timpul instalării, ceea ce crește fiabilitatea dispozitivului.

Conexiuni:

• Tip de borne: Borne cu șurub
• Capacitate de cablare:
  • Solid: 1 x 0,2 mm² la 2,5 mm²
  • Flexibil cu terminal: 1 x 0,25 mm² la 2,5 mm²
  • Două cabluri: 2 x 0,25 mm² la 0,75 mm²
• Cuplu de strângere: 0,5 N.m
• Compatibilitate: Compatibil cu blocuri de distribuție și bare de tip pieptene (montare superioară sau inferioară)

Beneficii suplimentare:

• Programare simplă: Releul este conceput pentru a facilita programarea printr-o interfață de utilizator clară, ideală pentru utilizatori fără cunoștințe avansate în automatizare.
• Diagnostic pe ecran: Ecranul său LCD integrat nu doar permite vizualizarea parametrilor sistemului, ci și diagnosticarea defecțiunilor, ceea ce reduce semnificativ timpii de inactivitate și întreținere.
• Durabilitate ridicată: Cu o durabilitate mecanică de 10 milioane de cicluri și o durabilitate electrică de 500.000 de cicluri, releul programabil Zelio Logic este o opțiune fiabilă pentru aplicații industriale de control.

Releul Zelio Logic SR2A101BD oferă, de asemenea, protecție robustă împotriva supratensiunilor de până la 4 kV, ceea ce îl face adecvat pentru medii industriale și comerciale. Gama sa de intrări și ieșiri digitale îi permite să se adapteze la o varietate de nevoi, în timp ce designul său compact și instalarea ușoară îl fac o soluție versatilă pentru automatizare în instalații mici și medii.

Acest dispozitiv nu doar garantează continuitatea și fiabilitatea sistemului, ci este și o opțiune rentabilă, ceea ce îl face soluția ideală pentru cei care doresc să îmbunătățească eficiența și controlul proceselor fără complicații.

În concluzie, releul programabil compact Zelio Logic SR2A101BD de la Schneider Electric este o unealtă de control versatilă și fiabilă, ideală pentru o gamă largă de aplicații de automatizare. Cu programarea sa ușoară, designul robust și durabilitatea, este o soluție care optimizează controlul și siguranța în instalații mici și medii.
