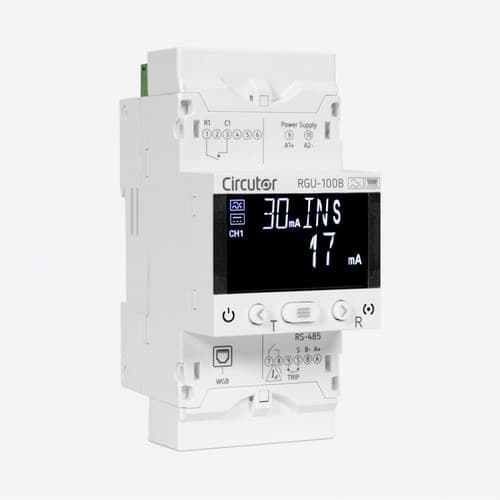

Relé diferențial tip B Circutor RGU-100B

Releul diferențial Circutor RGU-100B (cod P11961) este un dispozitiv de protecție și monitorizare a intensității curentului diferențial proiectat pentru instalații cu sarcini monofazate sau trifazate care necesită protecție avansată împotriva curenților de scurgere, atât în curent alternativ, cât și în curent continuu. Acest releu este compatibil cu transformatoarele diferențiale din seria WGB și este indicat în mod special pentru aplicații care implică sarcini cu componente în continuu sau mixte, precum variatoare de viteză, UPS, instalații fotovoltaice și sisteme de încărcare a vehiculelor electrice.

Protecție diferențială tip B: RGU-100B oferă o protecție diferențială avansată tip B, ceea ce înseamnă că este capabil să detecteze curenți alternativi sinusoidali și pulsații reziduale atât în curent alternativ, cât și în curent continuu, cu o precizie adecvată pentru frecvențe de până la 2 kHz. Acest lucru îl face perfect pentru protejarea instalațiilor critice, precum sistemele fotovoltaice, variatoarele de viteză sau echipamentele industriale cu sarcini complexe.

Ajustare flexibilă a sensibilității și întârzierii: Acest releu este complet programabil, cu o sensibilitate ajustabilă de la 0,03 la 3 A și un timp de întârziere configurabil de la 0,1 la 5 secunde, permițând utilizatorilor să adapteze protecția la nevoile specifice ale instalației lor. Releul include, de asemenea, o funcție de pre-alarmă, care permite avertizarea asupra posibilelor probleme înainte de declanșarea sistemului, îmbunătățind prevenirea defecțiunilor.

Comunicare și monitorizare avansată: RGU-100B integrează comunicații RS-485 și utilizează protocolul Modbus/RTU, permițându-i să fie integrat în sisteme de gestionare a energiei și monitorizare de la distanță. Această capacitate de comunicare facilitează colectarea și analiza datelor în timp real, permițând un control mai eficient al instalațiilor electrice. Releul dispune și de o intrare de telecontrol care permite un control de la distanță suplimentar al funcțiilor sale.

Design compact și instalare ușoară: Acest releu a fost proiectat pentru instalarea pe șină DIN, ceea ce îl face ușor de integrat în tablouri electrice și sisteme de distribuție a energiei. Ecranul său LCD cu iluminare de fundal afișează datele de scurgere instantanee în timp real, schimbându-se în roșu când se detectează o scurgere care necesită acțiune. În plus, releul este construit într-o carcasă de plastic V0 auto-extingibilă, asigurând durabilitatea și siguranța sa în medii industriale.

Specificații tehnice:

• Protocol de comunicare: Modbus/RTU.
• Curent diferențial: Ajustabil de la 0,03 la 3 A.
• Tensiune de alimentare: 230 Vca.
• Întârziere: Ajustabilă între 0,1 și 5 secunde.
• Releu de pre-alarmă: Inclus.
• Comunicații: RS-485.
• Ieșiri releu: 1 releu cu capacitate de 6 A.
• Dimensiuni: 52.5 x 118 x 74 mm.
• Greutate: 0,188 kg.
• Fixare: Șină DIN.

Aplicații tipice: Acest releu diferențial este ideal pentru protecția sistemelor fotovoltaice, variatoarelor de viteză, sistemelor de alimentare neîntreruptibilă (UPS) și punctelor de încărcare a vehiculelor electrice, unde curenții de scurgere pot prezenta caracteristici complexe datorită prezenței componentelor în continuu.

Avantajele sistemului:

• Protecție avansată tip B care garantează o precizie și siguranță ridicată în detectarea curenților de scurgere atât în alternanță, cât și în continuu.
• Programabil și ajustabil, cu posibilitatea de a configura sensibilitatea și timpul de întârziere.
• Integrare ușoară în sistemele de monitorizare prin comunicații Modbus/RTU și RS-485.
• Design compact și robust, ideal pentru tablouri electrice industriale și comerciale.

Releul diferențial Circutor RGU-100B este o soluție ideală pentru instalațiile care necesită protecție diferențială avansată în medii cu sarcini complexe. Cu flexibilitatea sa de configurare și capacitatea de integrare, oferă o protecție fiabilă și eficientă pentru o gamă largă de aplicații electrice.
