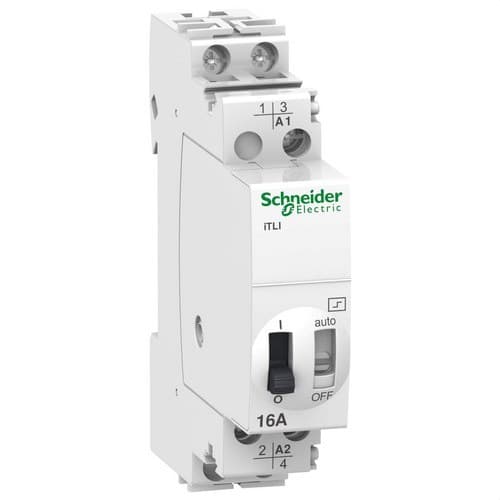

Telerruptor ITLI 1P 16A 24V AC 12V CC

Telerruptorul Schneider Electric Acti9 iTLi A9C30115 este un releu de impulsuri de 16 A conceput pentru controlul circuitelor electrice, în special al instalațiilor de iluminat comandate de la unul sau mai multe butoane. Dispune de o configurație cu 2 poli, 1 contact normal deschis (NO) și 1 contact normal închis (NC) și o bobină de comandă care poate fi alimentată la 24 V c.a. 50/60 Hz sau 12 V c.c.

Acest telerruptor permite pornirea și oprirea unei sarcini prin impulsuri electrice scurte, facilitând controlul aceluiași circuit din diferite puncte. Face parte din gama modulară Acti9 iTL de la Schneider Electric și este pregătit pentru montaj pe șină DIN, ocupând doar 18 mm lățime în tabloul electric.

Telerruptor cu impulsuri pentru controlul iluminatului

Schneider Electric A9C30115 este recomandat în special pentru instalațiile în care se dorește controlul unui circuit prin butoane. Fiecare impuls trimis către bobină provoacă o schimbare de stare a contactelor, permițând alternarea alimentării sarcinii fără a utiliza întrerupătoare cap-scară convenționale între toate punctele de comandă.

Această soluție este deosebit de practică în holuri, scări, zone comune, clădiri rezidențiale, spații comerciale și alte instalații în care același circuit de iluminat trebuie acționat din mai multe locuri.

Contact inversor 1 NO + 1 NC

Referința A9C30115 corespunde în mod specific unui telerruptor inversor iTLi. Configurația sa include:

• 1 contact normal deschis (NO).
• 1 contact normal închis (NC).
• Curent nominal: 16 A.
• Configurație Schneider Electric: 2P.

Combinația dintre un contact NO și unul NC permite două stări complementare simultane, extinzând posibilitățile de control față de un telerruptor convențional echipat doar cu un contact normal deschis.

Bobină de comandă la 24 V c.a. sau 12 V c.c.

Circuitul de comandă al telerruptorului acceptă o tensiune de 24 V c.a. la 50/60 Hz sau 12 V c.c.. Această caracteristică permite utilizarea circuitelor de comandă la foarte joasă tensiune atunci când proiectarea instalației o impune.

Separarea dintre circuitul de comandă și circuitul de putere facilitează controlul unei sarcini de rețea prin butoane alimentate cu tensiunea corespunzătoare bobinei.

Funcționare prin impulsuri

Acti9 iTLi utilizează un semnal de comandă prin impuls. Schneider Electric specifică o durată admisă a impulsului între 50 ms și 1 secundă.

Dispozitivul este proiectat pentru o frecvență maximă de:

• 5 manevre pe minut.
• 100 manevre pe zi.

Această funcționare este adecvată pentru aplicații de iluminat și control în care comenzile sunt date prin apăsări punctuale și nu printr-un semnal de comandă menținut continuu.

Control manual și de la distanță

A9C30115 permite combinarea controlului de la distanță prin butoane și a controlului manual direct de pe dispozitiv. În plus, include indicarea locală a stării ON/OFF, facilitând verificarea vizuală a situației circuitului direct din tablou.

Schneider Electric prevede și deconectarea bobinei, precum și diferite posibilități de extindere prin auxiliare compatibile din familia Acti9 iTL.

Compatibil cu butoane luminoase

Telerruptorul permite controlul prin butoane luminoase cu un curent de până la 3 mA. Această caracteristică facilitează utilizarea în instalații în care punctele de comandă includ semnalizare luminoasă pentru a putea fi localizate ușor.

Numărul și caracteristicile butoanelor instalate trebuie să respecte întotdeauna limitele electrice stabilite de Schneider Electric pentru circuitul de comandă.

Curent nominal de 16 A

Circuitul de putere al iTLi A9C30115 are un curent nominal de 16 A și o tensiune nominală de utilizare de 250 V c.a. la 50/60 Hz.

Schneider Electric poziționează gama iTL pentru controlul diferitelor tipuri de iluminat. Dimensionarea sarcinii trebuie realizată ținând cont nu doar de curentul nominal al telerruptorului, ci și de tehnologia corpurilor de iluminat și de curenții de pornire care pot apărea.

Integrare în gama modulară Acti9

A9C30115 face parte din gama Schneider Electric Acti9, ceea ce facilitează integrarea alături de întrerupătoare automate, diferențiale și alte dispozitive modulare în tabloul electric.

Sistemul său de accesorii permite adăugarea diferitelor funcții de semnalizare, control și automatizare prin module compatibile instalate lângă telerruptor.

Montaj pe șină DIN

Telerruptorul este proiectat pentru montaj fix pe șină DIN și ocupă doar 18 mm lățime, echivalentul unui modul standard.

Dimensiunile sale compacte facilitează utilizarea în tablouri electrice unde spațiul disponibil este limitat:

• Înălțime: 84 mm.
• Lățime: 18 mm.
• Adâncime: 60 mm.
• Pași de 9 mm: 2.

Durabilitate electrică ridicată

Schneider Electric specifică o durată de viață electrică ridicată pentru A9C30115, cu valori diferite în funcție de categoria de utilizare:

• AC-21: până la 200.000 de cicluri.
• AC-22: până la 100.000 de cicluri.

Această durabilitate îl face o soluție potrivită pentru instalații în care circuitul trebuie acționat frecvent pe o perioadă îndelungată.

Terminale pentru circuitul de putere și de comandă

Telerruptorul utilizează terminale tip tunel pentru a facilita o conexiune sigură a conductoarelor.

Circuit de putere

• Conductoare rigide: 1,5 până la 4 mm².
• Conductoare flexibile: 1,5 până la 4 mm².
• Conductoare cu papuc: până la 4 mm², în funcție de configurație.

Circuit de comandă

• Conductoare rigide: 0,5 până la 4 mm².
• Conductoare flexibile: 1 până la 4 mm².
• Lungime de dezizolare: 11 mm.

Conexiunile trebuie realizate respectând secțiunile, pregătirea conductorului și condițiile de instalare specificate de Schneider Electric.

Protecție IP20

Schneider Electric A9C30115 prezintă un grad de protecție IP20 în condițiile indicate de producător. Atunci când este instalat corect într-o carcasă adecvată, Schneider Electric specifică până la IP40 pentru ansamblu.

Ca dispozitiv modular, trebuie instalat într-un tablou electric adecvat care să asigure gradul de protecție necesar mediului de utilizare.

Condiții de mediu de funcționare

Telerruptorul este pregătit să funcționeze într-un interval larg de condiții de mediu:

• Temperatura ambiantă de funcționare: -20 până la 50 °C.
• Temperatura de depozitare: -40 până la 70 °C.
• Umiditate relativă: până la 95 % la 55 °C.
• Grad de poluare: 3.

Caracteristici tehnice Schneider Electric A9C30115

• Marcă: Schneider Electric.
• Referință: A9C30115.
• Gamă: Acti9.
• Familie: Acti9 iTL.
• Model: iTLi.
• Tip produs: telerruptor / releu de impulsuri inversor.
• Aplicație: controlul circuitelor electrice și al iluminatului.
• Număr de poli: 2P.
• Compoziția contactelor: 1 NO + 1 NC.
• Curent nominal: 16 A.
• Tipul rețelei circuitului de putere: c.a.
• Tensiune nominală de utilizare: 250 V c.a.
• Frecvență: 50/60 Hz.
• Tensiune de comandă în c.a.: 24 V c.a. 50/60 Hz.
• Tensiune de comandă în c.c.: 12 V c.c.
• Tip semnal de comandă: impuls.
• Durata impulsului: 50 ms până la 1 s.
• Frecvență maximă de manevrare: 5 operații/minut.
• Operații maxime indicate: 100 operații/zi.
• Control: de la distanță și manual.
• Buton luminos compatibil: până la 3 mA.
• Indicare locală: stare ON/OFF.
• Durabilitate electrică AC-21: 200.000 de cicluri.
• Durabilitate electrică AC-22: 100.000 de cicluri.
• Montaj: fix pe șină DIN.
• Lățime: 18 mm.
• Înălțime: 84 mm.
• Adâncime: 60 mm.
• Grad de protecție: IP20.
• Protecție în carcasă: până la IP40.
• Temperatura de funcționare: -20 până la 50 °C.
• Norme: EN 669-1 și EN 669-2-2.
• EAN: 3606480092008.

Controlul aceleiași sarcini din mai multe butoane

Unul dintre principalele avantaje ale unui telerruptor este că permite simplificarea instalațiilor cu mai multe puncte de comandă. Butoanele se conectează la circuitul de comandă și trimit un impuls către bobină, astfel încât pot fi adăugate diferite puncte de acționare fără a recurge la combinații complexe de întrerupătoare și cap-scări.

Din acest motiv, Acti9 iTLi A9C30115 este deosebit de practic pentru iluminatul scărilor, holurilor, zonelor comune și altor aplicații în care este necesar să existe mai multe butoane care acționează asupra aceluiași circuit.

Telerruptor inversor compact pentru tablouri Acti9

Schneider Electric A9C30115 combină un curent nominal de 16 A cu un contact inversor 1 NO + 1 NC, bobină de 24 V c.a. sau 12 V c.c. și comandă prin impulsuri. Formatul său de un singur modul, montajul pe șină DIN și posibilitatea de acționare manuală și de la distanță facilitează integrarea în tablouri electrice rezidențiale și terțiare.

Important: acest dispozitiv realizează funcții de manevră și control și nu înlocuiește dispozitivele de protecție automată sau diferențială necesare circuitului. Protecția electrică trebuie dimensionată separat, în funcție de sarcină, secțiunea conductoarelor și caracteristicile instalației.
