Mini-contactor inversor 9A 3P 24V 50-60HZ

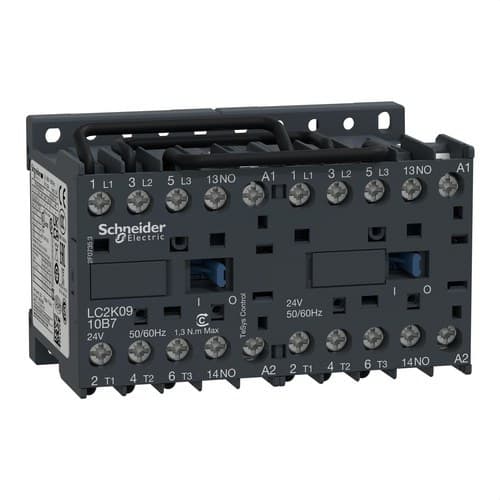

Minicontactorul inversor Schneider Electric TeSys K LC2K0910B7 este un ansamblu compact de contactoare conceput pentru controlul sensului de rotație al motoarelor trifazate. Dispune de 3 poli de putere, curent nominal de utilizare de 9 A în categoria AC-3/AC-3e până la 440 V și o bobină de comandă de 24 V c.a. la 50/60 Hz. Este pregătit pentru controlul motoarelor de până la 4 kW la 380-415 V și se livrează preasamblat cu conexiuni de putere pentru inversare și interblocare mecanică.

Designul său TeSys K permite realizarea unui demaror inversor ocupând un spațiu redus în tablou. Ansamblul inversează două faze ale circuitului de putere pentru a modifica sensul de rotație al motorului, integrând o interblocare mecanică ce împiedică închiderea simultană a celor două contactoare. Conexiunile principale de inversare sunt pre-cablate din fabrică în această versiune cu borne cu șurub, simplificând și accelerând montajul.

Contactor inversor pentru motoare trifazate

LC2K0910B7 este proiectat special pentru aplicații în care este necesară acționarea unui motor în ambele sensuri de rotație. Ansamblul este format din contactoare TeSys K coordonate mecanic și pregătite pentru realizarea inversării fazelor.

Poate fi utilizat în aplicații precum:

• Motoare trifazate reversibile.
• Benzi transportoare.
• Uși și mecanisme automate.
• Mașini-unelte.
• Sisteme de ridicare compatibile.
• Transportoare și poziționatoare.
• Echipamente industriale.
• Echipamente de manipulare a materialelor.
• Automatizări care necesită inversarea sensului de rotație.

9 A în categoria AC-3

Schneider Electric specifică un curent nominal de utilizare de 9 A până la 440 V în categoria AC-3, destinat controlului motoarelor cu rotor în scurtcircuit.

Categoria AC-3 prevede închiderea contactorului la curentul de pornire al motorului și deschiderea acestuia atunci când motorul se află deja în regim de funcționare.

Documentația actuală Schneider Electric include și categoria AC-3e pentru această familie, pe lângă categoriile AC-1 și AC-4, în condițiile lor respective de utilizare.

Motor de până la 4 kW la 400 V

În aplicațiile cu motor, puterea admisă depinde de tensiunea de alimentare. Schneider Electric specifică:

• 220-230 V c.a.: până la 2,2 kW.
• 380-415 V c.a.: până la 4 kW.
• 440 V c.a.: până la 4 kW.
• 500-600 V c.a.: până la 4 kW.
• 660-690 V c.a.: până la 4 kW.

Într-o rețea trifazată obișnuită de 400 V, LC2K0910B7 este astfel adecvat pentru motoare de până la 4 kW în AC-3, cu condiția ca curentul nominal, regimul de comutație și caracteristicile de pornire ale motorului să fie compatibile.

Bobine de comandă de 24 V c.a. 50/60 Hz

Terminația B7 identifică versiunea echipată cu bobine de control de 24 V c.a. la 50/60 Hz.

Această tensiune permite comandarea inversorului din circuite de comandă de joasă tensiune prin elemente precum:

• Buton de mers înainte și înapoi.
• Relee.
• Limitatoare de cursă.
• Automate programabile.
• Temporizatoare.
• Controlere de utilaje.
• Alte dispozitive de comandă compatibile cu 24 V c.a.

Inversarea sensului prin schimbarea fazelor

Pentru a inversa sensul de rotație al unui motor trifazat este necesară schimbarea conexiunii a două dintre fazele sale. LC2K0910B7 încorporează conexiunile de inversare ale circuitului de putere pre-cablate, reducând numărul de punți pe care trebuie să le realizeze instalatorul.

La activarea unuia dintre contactoare, motorul primește secvența de faze corespunzătoare unui sens de rotație. La activarea contactorului opus, două faze sunt schimbate între ele și motorul se rotește în sens contrar.

Interblocare mecanică integrată

Ansamblul include o interblocare mecanică între cele două contactoare. Rolul acesteia este de a împiedica fizic închiderea simultană a ambelor contactoare.

Această funcție este esențială într-un demaror inversor, deoarece activarea simultană a ambelor contactoare ar putea provoca o condiție de scurtcircuit între faze.

Schneider Electric specifică faptul că ansamblul include interblocare mecanică, dar nu și interblocare electrică încorporată. Circuitul de comandă trebuie proiectat cu logica și contactele auxiliare necesare pentru a împiedica și comenzile electrice simultane.

Conexiuni de putere pre-cablate

Unul dintre principalele avantaje ale acestei referințe este că se livrează preasamblată cu bare și conexiuni de putere pentru funcția inversoare.

Aceasta permite reducerea:

• Timpului de cablare.
• Numărului de punți realizate de instalator.
• Posibilității de erori în inversarea fazelor.
• Spațiului necesar față de soluțiile realizate cu componente independente și cablare convențională.

3 poli principali normal deschiși

Contactoarele care formează ansamblul folosesc o configurație de putere cu 3 poli cu contacte normal deschise, destinată comutării simultane a celor trei faze ale motorului.

Când bobina corespunzătoare este dezenergizată, contactele de putere rămân deschise. Când primește comanda de pornire, contactorul selectat închide cei trei poli și alimentează motorul cu secvența de faze corespunzătoare.

Contact auxiliar pentru circuite de comandă

Ansamblul dispune de contacte auxiliare asociate comutării contactoarelor, care pot fi utilizate în circuite de semnalizare și interblocare.

Aceste contacte sunt deosebit de importante pentru realizarea interblocării electrice încrucișate între comenzile de mers înainte și mers înapoi, completând interblocarea mecanică integrată.

Până la 20 A pentru sarcini AC-1

Pe lângă controlul motoarelor, gama TeSys K admite anumite sarcini rezistive. Pentru această referință, Schneider Electric specifică un curent de utilizare de până la 20 A în categoria AC-1 la tensiuni de până la 440 V, în condițiile termice stabilite de producător.

Această valoare nu trebuie confundată cu 9 A în AC-3, deoarece ambele categorii reprezintă tipuri de sarcină și cerințe de comutație diferite.

Categorii de utilizare AC-1, AC-3, AC-3e și AC-4

LC2K0910B7 este destinat în principal controlului motoarelor, însă Schneider Electric prevede diferite categorii de utilizare:

• AC-1: sarcini rezistive sau ușor inductive.
• AC-3: pornirea și oprirea obișnuită a motoarelor cu rotor în scurtcircuit.
• AC-3e: categorie actualizată pentru anumite aplicații de motor.
• AC-4: aplicații de motor cu comutări deosebit de solicitante, precum inversarea rapidă sau funcționarea în impulsuri.

Intensitatea și durata de viață electrică admisibile depind de categoria de utilizare și de frecvența comutărilor.

Circuit de putere până la 690 V c.a.

Circuitul principal este pregătit pentru o tensiune nominală de utilizare de până la 690 V c.a. la 50/60 Hz.

Printre caracteristicile sale dielectrice se numără:

• Tensiune de izolație Ui: 690 V conform IEC 60947.
• Tensiune suportată la impuls Uimp: 8 kV.
• Categorie de supratensiune: III.

Borne cu șurub

Schneider Electric LC2K0910B7 utilizează borne cu șurub pentru conexiunile electrice.

În funcție de tipul conductorului și numărul de fire, admite secțiuni precum:

• Conductor rigid: de la 1,5 la 4 mm².
• Conductor flexibil fără ferulă: de la 0,75 la 4 mm².
• Conductor flexibil cu ferulă: de la 0,34 la 2,5 mm².
• Cuplu de strângere: aproximativ 0,8-1,3 Nm.

Conexiunile trebuie realizate respectând secțiunile și cuplurile de strângere indicate de Schneider Electric.

Format deosebit de compact

Familia TeSys K este dezvoltată pentru aplicații în care spațiul disponibil în tablou este limitat. Ansamblul inversor prezintă dimensiuni aproximative de:

• Lățime: 90 mm.
• Înălțime: 58 mm.
• Adâncime: 57 mm.
• Greutate: aproximativ 0,39 kg.

Lățimea de 90 mm corespunde ansamblului inversor complet preasamblat.

Montaj pe șină DIN sau placă

LC2K0910B7 poate fi instalat în două moduri:

• Pe șină DIN.
• Prin fixare cu șuruburi pe placă.

Această flexibilitate permite integrarea lui atât în tablouri modulare, cât și în dulapuri de automatizare și utilaje.

Durabilitate ridicată

Schneider Electric specifică pentru acest ansamblu:

• Durabilitate mecanică: până la 5 milioane de cicluri.
• Durabilitate electrică: aproximativ 1,3 milioane de cicluri la 9 A în AC-3.

În aplicațiile AC-3, Schneider Electric descrie ansamblul ca fiind adecvat pentru frecvențe de comutare de până la aproximativ 600 de cicluri pe oră, în condițiile stabilite.

Consum al bobinelor

Pentru bobina de curent alternativ sunt specificate aproximativ:

• Putere de atragere: 30 VA.
• Putere de menținere: 4,5 VA.
• Dissipare termică: aproximativ 1,3 W.

Aceste date trebuie luate în considerare la dimensionarea transformatorului sau a circuitului auxiliar de comandă.

Timpuri rapide de acționare

Mecanismul electromagnetic prezintă timpi de comutare reduși:

• Energizarea bobinei și închiderea contactului NA: aproximativ 10-20 ms.
• Dezenergizarea și deschiderea contactului NA: aproximativ 10-20 ms.

Secvența de inversare a motorului trebuie proiectată lăsând timpii și condițiile de siguranță necesare pentru a evita inversările mecanic dăunătoare sarcinii.

Grad de protecție IP20

Ansamblul prezintă un grad de protecție IP20 conform cerințelor indicate de Schneider Electric.

Ca componentă pentru tablou electric, trebuie instalat într-o carcasă adecvată mediului pentru a asigura protecția necesară împotriva contactului, prafului, umidității și altor condiții externe.

Temperatura de funcționare

LC2K0910B7 este pregătit să funcționeze într-un interval de temperatură ambiantă de -25 până la 50 °C în condițiile sale nominale.

Pentru depozitare, Schneider Electric prevede temperaturi cuprinse între aproximativ -50 și 80 °C.

Poate funcționa la altitudini de până la 2.000 m fără derating, conform datelor producătorului.

Aplicații ale Schneider Electric LC2K0910B7

Designul său inversor compact permite utilizarea în numeroase instalații de automatizare:

• Inversarea motoarelor trifazate.
• Benzi transportoare bidirecționale.
• Mașini cu deplasare înainte/înapoi.
• Uși și porți industriale.
• Sisteme de poziționare.
• Echipamente de manipulare.
• Utilaje industriale compacte.
• Tablouri de automatizare.
• Microsisteme de pompare reversibile, atunci când aplicația permite.

Caracteristici tehnice ale Schneider Electric LC2K0910B7

• Marcă: Schneider Electric.
• Referință: LC2K0910B7.
• Gamă: TeSys.
• Familie: TeSys K.
• Nume scurt: LC2K.
• Tip: contactor inversor / minicontactor inversor.
• Aplicație principală: control și inversare motoare.
• Număr de poli: 3P.
• Contacte de putere: 3 NA per contactor.
• Curent nominal AC-3/AC-3e: 9 A până la 440 V.
• Curent AC-1: până la 20 A în condițiile specificate.
• Putere motor la 220-230 V: 2,2 kW.
• Putere motor la 380-415 V: 4 kW.
• Putere motor la 440 V: 4 kW.
• Tensiune bobină: 24 V c.a.
• Frecvență bobină: 50/60 Hz.
• Tensiune maximă a circuitului de putere: 690 V c.a.
• Tensiune de izolație Ui: 690 V conform IEC.
• Tensiune suportată la impuls Uimp: 8 kV.
• Categorii de utilizare: AC-1, AC-3, AC-3e și AC-4.
• Interblocare mecanică: inclusă.
• Interblocare electrică: trebuie realizată prin circuitul de comandă corespunzător.
• Conexiuni de inversare a puterii: pre-cablate din fabrică.
• Borne: cu șurub.
• Montaj: șină DIN sau placă.
• Putere de atragere a bobinei: aproximativ 30 VA.
• Putere de menținere: aproximativ 4,5 VA.
• Durabilitate mecanică: până la 5 milioane de cicluri.
• Durabilitate electrică: aproximativ 1,3 milioane de cicluri la 9 A AC-3.
• Grad de protecție: IP20.
• Temperatură de funcționare: -25 până la 50 °C.
• Altitudine fără derating: până la 2.000 m.
• Lățime: 90 mm.
• Înălțime: 58 mm.
• Adâncime: 57 mm.
• Greutate: aproximativ 0,39 kg.
• EAN: 3389110492286.
• Standard principal: IEC/EN 60947-4-1.

Soluție compactă pentru inversarea motoarelor de până la 4 kW

Schneider Electric TeSys K LC2K0910B7 permite inversarea sensului de rotație al motoarelor trifazate de până la 4 kW la 400 V printr-un ansamblu compact, preasamblat și pregătit pentru montaj direct în tablou. Cei 9 A în AC-3, bobinele de 24 V c.a. și conexiunile de inversare pre-cablate reduc munca necesară pentru realizarea unui demaror inversor.

Interblocarea mecanică integrată crește siguranța comutației prin împiedicarea închiderii simultane a celor două contactoare, iar formatul de doar 90 mm lățime facilitează instalarea în tablouri cu spațiu disponibil redus.

Important: LC2K0910B7 realizează funcții de comutație și inversare, dar nu înlocuiește protecțiile împotriva scurtcircuitelor și suprasarcinilor motorului. Trebuie combinat cu un disjunctor-motor, siguranțe, releu termic sau alte dispozitive corect dimensionate. Pe lângă interblocarea mecanică integrată, circuitul de comandă trebuie proiectat cu interblocarea electrică adecvată pentru a evita comenzile simultane de mers înainte și înapoi.
