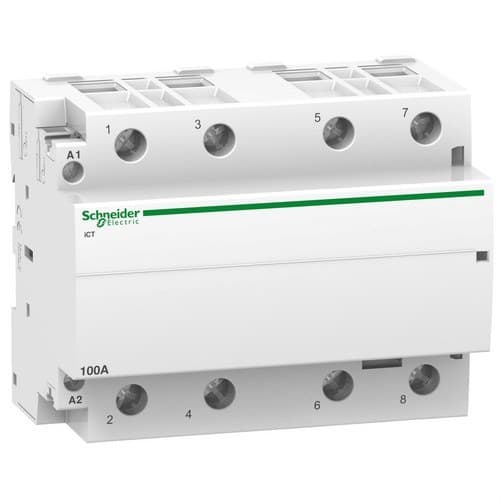

Contactor ICT 100A 4 NO 230/240V CA

Contactorul modular Schneider Electric Acti9 iCT A9C20884 este un dispozitiv de comutație de mare intensitate, conceput pentru controlul de la distanță al circuitelor de încălzire și al sarcinilor cu inductanță redusă. Dispune de 4 poli cu 4 contacte normal deschise (4 NO), un curent nominal de utilizare de 100 A în categoria AC-7A și o bobină de comandă de 220-240 V CA la 50 Hz. Formatul său modular permite instalarea directă pe șină DIN în tablouri electrice rezidențiale, terțiare și în tablouri profesionale de mici dimensiuni.

Datorită intensității nominale ridicate și celor patru contacte principale normal deschise, A9C20884 permite comandarea simultană a mai multor conductoare de putere printr-un singur semnal electric de control. Este destinat în special aplicațiilor precum încălzire electrică, rezistențe, circuite de climatizare și alte sarcini cu inductanță redusă compatibile cu categoria de utilizare AC-7A.

Contactor modular Acti9 iCT de 100 A

Referința A9C20884 face parte din gama Acti9 iCT de la Schneider Electric, dezvoltată pentru efectuarea de manevre electrice automate sau la distanță din tablouri modulare.

Curentul său nominal de utilizare ajunge la 100 A în categoria AC-7A, oferind o capacitate de comutație superioară contactorilor modulari obișnuiți de intensitate mai mică.

Această caracteristică îl face o soluție adecvată pentru circuite de putere importante, unde sarcina este compatibilă cu categoria de utilizare specificată de Schneider Electric.

4 poli cu 4 contacte normal deschise

Schneider Electric A9C20884 prezintă o configurație de 4 poli și 4 contacte normal deschise.

Atunci când bobina de comandă nu este alimentată, cele patru contacte rămân deschise. La aplicarea tensiunii pe circuitul de control, contactorul acționează electromagnetic și închide simultan cele patru contacte principale.

Această configurație permite comandarea circuitelor multipolare printr-o singură comandă de control și este deosebit de utilă în sisteme trifazate cu nul și în alte circuite care necesită patru contacte de putere simultane.

Bobină de control de 220-240 V CA

Bobina modelului A9C20884 funcționează la o tensiune de control de 220 până la 240 V CA la 50 Hz.

Această tensiune de comandă facilitează utilizarea sa directă în numeroase tablouri electrice alimentate din rețele convenționale de joasă tensiune, permițând controlul sarcinii prin dispozitive precum:

• Termostate.
• Ceasuri programatoare.
• Relee de control.
• Sisteme de automatizare a locuinței.
• Controlere de climatizare.
• Automatisme compatibile.
• Butoni sau circuite de comandă cu semnal menținut.

Contactorul utilizează un semnal de control menținut: cât timp bobina rămâne energizată, contactele de putere rămân în poziția de lucru.

Categorie de utilizare AC-7A

Curentul nominal de 100 A este specificat în categoria de utilizare AC-7A conform IEC/EN 61095.

Categoria AC-7A este destinată în principal sarcinilor casnice sau similare cu inductanță redusă, cum ar fi sistemele de încălzire și anumite sarcini rezistive sau ușor inductive.

Printre aplicațiile obișnuite compatibile se pot număra:

• Încălzire electrică.
• Rezistențe electrice.
• Emițătoare și sisteme termice.
• Anumite circuite de climatizare.
• Sarcini cu inductanță redusă.
• Circuite de putere comandate de termostate sau programatoare.

Nu dispune de clasificare AC-7B pentru motoare

Este important să se facă diferența între categoria AC-7A și categoria AC-7B. Schneider Electric confirmă în mod specific că referința A9C20884 nu dispune de clasificare AC-7B.

Din acest motiv, nu trebuie selectat ca și contactor pentru controlul direct al motoarelor bazându-ne doar pe curentul său nominal de 100 A.

Pentru aplicații cu motoare, pompe, compresoare sau utilaje cu cerințe de comutație specifice categoriilor pentru motoare, trebuie utilizat un contactor dimensionat special pentru acel serviciu, precum dispozitivele din gama TeSys corespunzătoare puterii și categoriei de utilizare a sarcinii.

Tensiune de utilizare de 400 V CA

Circuitul de putere este proiectat pentru o tensiune nominală de utilizare Ue de 400 V CA la 50 Hz.

Această caracteristică permite integrarea sa în circuite de distribuție de joasă tensiune, inclusiv configurații trifazate, cu condiția ca sarcina și categoria de utilizare să fie compatibile cu caracteristicile contactorului.

Tensiune de izolație de 500 V

Printre principalele sale caracteristici dielectrice se numără:

• Tensiune nominală de izolație Ui: 500 V CA.
• Tensiune suport la impuls Uimp: 4 kV.

Aceste valori permit integrarea contactorului în tablouri electrice de joasă tensiune proiectate conform condițiilor de izolație stabilite de producător.

Comandă la distanță a sarcinilor electrice

A9C20884 este conceput pentru a realiza manevre la distanță. Astfel, un semnal de putere redusă aplicat bobinei permite conectarea sau deconectarea unei sarcini de putere considerabile.

Această funcție este deosebit de utilă pentru automatizarea consumurilor care trebuie conectate în funcție de orare, temperatură sau alte condiții ale sistemului.

De exemplu, contactorul poate fi utilizat împreună cu un termostat sau un programator orar pentru a comanda un circuit de încălzire fără ca întregul curent al sarcinii să treacă direct prin contactele dispozitivului de control.

Indicație mecanică a stării contactelor

Contactorul încorporează un indicator mecanic de poziție care permite verificarea vizuală a stării de comutație din partea frontală a tabloului.

Această semnalizare facilitează punerea în funcțiune, diagnosticarea și întreținerea, permițând identificarea rapidă a faptului dacă mecanismul este acționat.

Funcționare cu zgomot redus

Gama Acti9 iCT este dezvoltată pentru a oferi un nivel redus de zgomot în timpul funcționării, o caracteristică deosebit de utilă atunci când tabloul electric este instalat în locuințe, spații comerciale, birouri sau alte zone ocupate.

Partea frontală include, de asemenea, o zonă amplă destinată identificării și etichetării circuitului controlat.

Montaj pe șină DIN de 35 mm

Schneider Electric A9C20884 este proiectat pentru instalare prin clipsare pe o șină DIN simetrică de 35 mm.

Construcția sa modulară facilitează integrarea în tablouri electrice alături de întreruptoare magnetotermice, diferențiale, programatoare orare, relee și alte dispozitive Acti9.

Contactorul ocupă 12 module de 9 mm, echivalente cu o lățime totală de 108 mm sau aproximativ 6 module standard de 18 mm.

Dimensiunile A9C20884

• Înălțime: 85 mm.
• Lățime: 108 mm.
• Adâncime: 60 mm.
• Module de 9 mm: 12.
• Echivalent modular aproximativ: 6 module de 18 mm.
• Culoare: alb.

Formatul său modular permite instalarea unui contactor de 100 A direct într-un tablou compatibil cu șină DIN, fără a recurge la sisteme speciale de fixare.

Terminale de putere pentru conductoare de până la 35 mm²

Contactele de putere utilizează borne tip tunel, pregătite pentru conductoare de secțiune mare.

• Circuit de putere: 1 conductor rigid sau flexibil de 6 până la 35 mm².
• Cuplu de strângere al circuitului de putere: 3,5 Nm.

Această capacitate de conectare este în concordanță cu curentul nominal ridicat al contactorului și facilitează utilizarea conductoarelor dimensionate pentru circuite de putere importante.

Conexiunile circuitului de comandă

Circuitul de control utilizează, de asemenea, borne tip tunel.

• Conductor rigid: până la 2,5 mm², în funcție de configurație.
• Conductor flexibil: până la 2,5 mm², în funcție de configurație.
• Cuplu de strângere al circuitului de comandă: 0,8 Nm.

Instalatorul trebuie să respecte secțiunile, pregătirea conductorului și cuplurile de strângere indicate de Schneider Electric pentru a garanta o conexiune sigură.

Consumul bobinei

Acționarea electromagnetică necesită o putere mai mare în momentul conectării decât în timpul menținerii contactorului.

• Consum aparent la atragere: aproximativ 106 VA.
• Consum aparent la menținere: aproximativ 13 VA.
• Dizipare termică: aproximativ 4,2 W în condițiile specificate.

Aceste date sunt importante la dimensionarea transformatoarelor de comandă, a circuitelor auxiliare și a dispozitivelor care alimentează bobina.

Frecvența maximă de comutație

Schneider Electric specifică pentru A9C20884 o frecvență de până la 100 de operații de comutație pe zi.

Produsul este proiectat pentru funcții de comutație automată a sarcinilor, însă frecvența de manevră prevăzută în aplicație trebuie menținută în limitele indicate de producător.

Grad de protecție IP20

Contactorul dispune de un grad de protecție IP20 conform IEC 60529.

Atunci când este instalat corect într-o carcasă modulară adecvată, ansamblul poate atinge IP40, în funcție de designul și caracteristicile tabloului.

Ca element de tablou, A9C20884 nu este conceput pentru a fi instalat direct expus mediului fără o carcasă adecvată.

Temperatura de funcționare

Contactorul este pregătit să funcționeze între -5 și 60 °C, cu un interval de depozitare de -40 până la 70 °C.

În instalațiile în care temperatura interioară a tabloului depășește 40 °C trebuie luată în considerare reducerea curentului indicată de Schneider Electric.

Pentru contactori de 100 A, documentația gamei stabilește valori de referință de aproximativ:

• La 40 °C: 100 A.
• La 50 °C: 87 A.
• La 60 °C: 80 A.

În aceste condiții trebuie respectate și recomandările de separare și ventilație stabilite de producător pentru a evita o încălzire excesivă.

Compatibil cu auxiliare de control Acti9

Schneider Electric A9C20884 poate fi combinat cu diferite auxiliare de control din familia Acti9 pentru a extinde posibilitățile de automatizare ale tabloului.

Printre accesoriile compatibile indicate de Schneider Electric se numără dispozitive de control și semnalizare din familia:

• iACTc.
• iACTp.
• iACTs.
• iATEt.

Compatibilitatea exactă trebuie verificată în funcție de funcția necesară și de referința concretă a accesoriului.

Norme aplicabile

Contactorul este dezvoltat conform principalelor norme aplicabile contactorilor electromecanici modulari pentru aplicații casnice și similare.

• IEC 61095.
• EN 61095.
• UTE C 61-481.

Caracteristici tehnice Schneider Electric A9C20884

• Marcă: Schneider Electric.
• Referință: A9C20884.
• Gamă: Acti9.
• Familie: iCT.
• Tip produs: contactor modular.
• Aplicație: încălzire și sarcini cu inductanță redusă.
• Număr de poli: 4P.
• Compoziția contactelor: 4 NO.
• Curent nominal de utilizare: 100 A AC-7A.
• Categorie principală de utilizare: AC-7A.
• Clasificare AC-7B: nu.
• Tensiune nominală de utilizare Ue: 400 V CA la 50 Hz.
• Tensiunea circuitului de control Uc: 220-240 V CA la 50 Hz.
• Tip semnal de comandă: menținut.
• Tip de control: la distanță.
• Tensiune de izolație Ui: 500 V CA.
• Tensiune suport la impuls Uimp: 4 kV.
• Consum la atragere: aproximativ 106 VA.
• Consum la menținere: aproximativ 13 VA.
• Dizipare termică: aproximativ 4,2 W.
• Frecvență maximă de comutație: 100 operații/zi.
• Indicator mecanic de poziție: da.
• Montaj: șină DIN simetrică de 35 mm.
• Lățime: 108 mm.
• Înălțime: 85 mm.
• Adâncime: 60 mm.
• Module de 9 mm: 12.
• Borne de putere: tip tunel.
• Secțiunea circuitului de putere: 6-35 mm².
• Cuplu de strângere putere: 3,5 Nm.
• Cuplu de strângere comandă: 0,8 Nm.
• Grad de protecție: IP20.
• Protecție în carcasă modulară adecvată: până la IP40.
• Temperatura de funcționare: -5 până la 60 °C.
• Temperatura de depozitare: -40 până la 70 °C.
• Umiditate relativă: până la 95 % la 55 °C.
• EAN: 3606480375200.
• Norme: IEC 61095, EN 61095 și UTE C 61-481.

Contactor de mare intensitate pentru încălzire și sarcini cu inductanță redusă

Schneider Electric Acti9 iCT A9C20884 se remarcă prin combinarea unei capacități de 100 A AC-7A cu o construcție modulară pentru șină DIN. Cele patru contacte normal deschise permit controlul circuitelor multipolare dintr-un semnal de comandă de 220-240 V CA, simplificând automatizarea sarcinilor electrice importante.

Funcționarea sa silențioasă, indicatorul mecanic, compatibilitatea cu auxiliarele Acti9 și bornele pentru conductoare de putere de până la 35 mm² îl transformă într-o soluție deosebit de practică pentru tablouri de încălzire, climatizare și distribuție electrică unde este necesară comutarea la distanță.

Important: deși are un curent nominal de 100 A, referința A9C20884 nu dispune de categoria AC-7B și Schneider Electric indică faptul că nu trebuie utilizat ca contactor pentru controlul motoarelor. Pentru motoare trebuie selectat un contactor dimensionat special în funcție de puterea, curentul și categoria de utilizare corespunzătoare. Contactorul nu înlocuiește nici protecțiile la suprasarcină sau scurtcircuit cerute de circuit.
