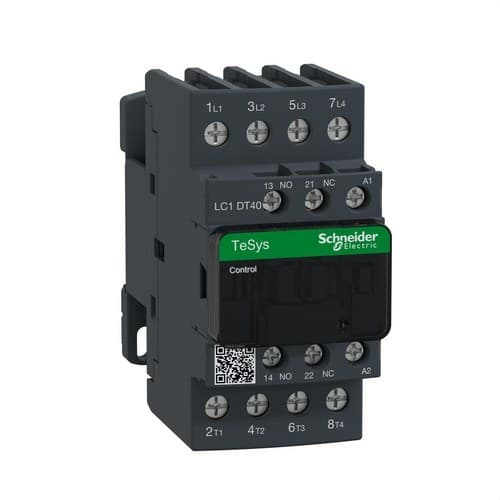

Contact de putere 40A 1 NO/1 NC 230V 50-60HZ 4P

Contactorul Schneider Electric LC1DT40P7 din gama TeSys Deca este un contactor de putere cu 4 poli și 4 contacte principale normal deschise (4 NO), proiectat pentru controlul și comanda sarcinilor rezistive în categoria de utilizare AC-1. Oferă un curent nominal de utilizare de 40 A până la 440 V CA și este echipat cu o bobină de comandă de 230 V CA la 50/60 Hz, precum și cu 1 contact auxiliar NO și 1 contact auxiliar NC integrate standard.

Designul său compact, de numai 45 mm lățime, montajul pe șină DIN sau pe placă și bornele cu șurub facilitează integrarea în tablouri electrice de control, automatizare și climatizare. Este destinat în special comutării sarcinilor neinductive sau ușor inductive, precum sistemele de încălzire electrică, rezistențele și alte aplicații industriale și HVAC compatibile cu categoria AC-1.

Contactor TeSys Deca de 40 A în categoria AC-1

Schneider Electric LC1DT40P7 dispune de un curent nominal de utilizare Ie de 40 A pentru circuitul de putere la tensiuni de până la 440 V CA și la o temperatură ambiantă de până la 60 °C, în cadrul categoriei de utilizare AC-1.

Categoria AC-1 este destinată în principal sarcinilor neinductive sau ușor inductive. De aceea, acest model este recomandat în special pentru comanda sarcinilor rezistive și a aplicațiilor de climatizare sau încălzire compatibile cu caracteristicile sale electrice.

Tensiunea nominală de utilizare a circuitului de putere ajunge până la 690 V CA la frecvențe de 25 până la 400 Hz și până la 300 V în curent continuu, în condițiile indicate de Schneider Electric.

4 poli principali normal deschiși

Contactorul are o configurație tetrapolară 4P cu 4 contacte principale normal deschise. Cei patru poli își schimbă starea atunci când bobina de comandă este alimentată, permițând conectarea sau deconectarea simultană a liniilor de putere ale instalației.

Această configurație este deosebit de utilă în circuitele în care este necesară comutarea a patru conductoare sau a mai multor linii de alimentare printr-un singur contactor.

Contacte auxiliare 1 NO + 1 NC integrate

Pe lângă cele patru contacte principale de putere, LC1DT40P7 include din fabrică un contact auxiliar normal deschis și unul normal închis.

Contactele auxiliare permit integrarea contactorului în circuite de comandă, semnalizare, interblocare sau automatizare fără a fi necesară adăugarea imediată a unui bloc auxiliar extern.

• Contacte principale: 4 NO.
• Contacte auxiliare integrate: 1 NO + 1 NC.
• Curent termic convențional al circuitului de semnalizare: 10 A la 60 °C.
• Curent minim de comutare: 5 mA.
• Tensiune minimă de comutare: 17 V.

Contactele auxiliare NO și NC sunt cuplate mecanic conform IEC 60947-5-1, iar contactul NC dispune de funcție de contact oglindă conform IEC 60947-4-1.

Bobină de comandă de 230 V CA

Referința terminată în P7 este echipată cu o bobină de control de 230 V CA pentru 50/60 Hz. Această tensiune de comandă este frecvent utilizată în tablouri electrice alimentate direct din rețele de joasă tensiune și permite acționarea contactorului de la termostate, relee, controlere, automate și alte dispozitive compatibile.

Schneider Electric specifică o putere de atracție de aproximativ 70 VA atât la 50 Hz, cât și la 60 Hz. După închiderea contactorului, consumul de menținere este de aproximativ 7 VA la 50 Hz și 7,5 VA la 60 Hz.

Disiparea termică a bobinei în timpul funcționării este de aproximativ 2 până la 3 W.

Proiectat pentru aplicații industriale și HVAC

Schneider Electric dezvoltă gama TeSys Deca pentru aplicații profesionale de control al sarcinilor în instalații industriale, terțiare și de climatizare.

LC1DT40P7 poate fi utilizat, cu condiția dimensionării electrice corespunzătoare, în aplicații precum:

• Controlul rezistențelor electrice.
• Sisteme de încălzire electrică.
• Echipamente HVAC și climatizare.
• Tablouri electrice de automatizare.
• Instalații de control al sarcinilor rezistive.
• Sisteme de iluminat și alte sarcini compatibile cu AC-1.
• Tablouri de distribuție și comandă.
• Automatizări industriale.

Pentru aplicații cu motoare sau alte sarcini inductive trebuie verificată categoria de utilizare și selectat contactorul conform tabelelor specifice Schneider Electric, deoarece cei 40 A ai acestei referințe corespund categoriei AC-1.

Capacitate ridicată de închidere și întrerupere

În circuitul principal, Schneider Electric specifică o capacitate nominală de închidere de 450 A la 440 V conform IEC 60947. Capacitatea nominală de întrerupere indicată pentru circuitul de putere este, de asemenea, de 450 A la 440 V.

Dispozitivul suportă, de asemenea, diferite curenți de scurtă durată:

• 380 A timp de 1 secundă la o temperatură maximă de 40 °C.
• 240 A timp de 10 secunde.
• 120 A timp de 1 minut.
• 50 A timp de 10 minute.

Tensiune de izolație de 690 V

LC1DT40P7 dispune de o tensiune nominală de izolație Ui de 690 V pentru circuitul de putere, conform IEC 60947-4-1.

Tensiunea nominală de rezistență la impuls Uimp este de 6 kV, cu categorie de supratensiune III, oferind caracteristici dielectrice adecvate pentru instalarea în tablouri electrice profesionale.

Protecție prin siguranțe fuzibile

Schneider Electric specifică diferite calibre de siguranțe asociate, în funcție de tipul de coordonare necesar pentru circuitul de putere:

• 40 A gG: pentru coordonare tip 2, până la 690 V.
• 63 A gG: pentru coordonare tip 1, până la 690 V.
• 10 A gG: pentru circuitul de semnalizare, conform IEC 60947-5-1.

Selectarea finală a protecțiilor trebuie realizată ținând cont de circuit, curentul de scurtcircuit disponibil și criteriile de coordonare stabilite pentru instalație.

Durabilitate mecanică și electrică ridicată

Contactorul este proiectat să suporte un număr mare de manevre pe durata de viață. Schneider Electric declară o durabilitate mecanică de până la 15 milioane de cicluri.

Pentru funcționare la 40 A în categoria AC-1 și tensiune de utilizare de până la 440 V, durabilitatea electrică declarată ajunge la aproximativ 1,4 milioane de cicluri.

Frecvența maximă de funcționare poate ajunge la 3.600 de cicluri pe oră la 60 °C, în condițiile stabilite de producător.

Timpuri rapide de comutare

Bobina electromagnetică permite deschiderea și închiderea contactorului în timpi reduși. Schneider Electric indică:

• Timp de închidere: între 12 și 22 ms.
• Timp de deschidere: între 4 și 19 ms.

Aceste performanțe permit utilizarea contactorului în sisteme automate care necesită manevre frecvente și repetitive.

Montaj pe șină DIN sau pe placă

Schneider Electric LC1DT40P7 permite montajul pe șină sau direct pe placă, oferind flexibilitate în proiectarea și montarea tabloului electric.

Lățimea redusă de 45 mm permite optimizarea spațiului disponibil, în special în tablourile care includ mai mulți contactoare și dispozitive de comandă.

Borne de conexiune cu șurub

Circuitul de putere și circuitul de comandă utilizează borne cu șurub, permițând realizarea unor conexiuni robuste și accesibile în timpul instalării și întreținerii.

Pentru circuitul principal sunt admise, în funcție de tipul conductorului, secțiuni de până la 16 mm² pentru conductor rigid și până la 10 mm² pentru conductor flexibil. Circuitul de comandă admite conductori de până la 4 mm² în anumite configurații.

Schneider Electric specifică un cuplu de strângere de aproximativ 1,8 Nm pentru bornele de putere și 1,7 Nm pentru bornele circuitului de comandă.

Protecție frontală IP20

Fața frontală a contactorului are un grad de protecție IP20 conform IEC 60529.

Fiind un component destinat montajului în tablou, trebuie instalat într-o carcasă care să asigure gradul de protecție cerut de mediu și de normele aplicabile.

Interval larg de temperatură de funcționare

LC1DT40P7 este proiectat să funcționeze la temperaturi ambiante cuprinse între -40 și 60 °C fără reducerea performanțelor, în limitele specificate.

Poate funcționa până la 70 °C aplicând reducerea corespunzătoare sau derating indicat de Schneider Electric.

Altitudinea de funcționare indicată de producător ajunge până la 3.000 de metri.

Caracteristici tehnice ale Schneider Electric LC1DT40P7

• Marcă: Schneider Electric.
• Referință: LC1DT40P7.
• Gamă: TeSys Deca / TeSys D.
• Tip: contactor de putere.
• Aplicație: sarcini rezistive.
• Categorie de utilizare: AC-1.
• Număr de poli: 4P.
• Contacte principale: 4 NO.
• Contacte auxiliare integrate: 1 NO + 1 NC.
• Curent nominal de utilizare: 40 A la ≤ 440 V CA AC-1.
• Curent termic convențional: 40 A la 60 °C pentru circuitul de putere.
• Tensiune nominală de utilizare: până la 690 V CA în circuitul de putere.
• Frecvența circuitului de putere: 25-400 Hz.
• Tensiunea bobinei: 230 V CA.
• Frecvența bobinei: 50/60 Hz.
• Puterea de atracție a bobinei: 70 VA.
• Consum de menținere: 7 VA la 50 Hz / 7,5 VA la 60 Hz.
• Disiparea termică a bobinei: 2-3 W.
• Disiparea de putere pe pol: 3,2 W în AC-1.
• Tensiune nominală de izolație Ui: 690 V.
• Tensiune suportată la impuls Uimp: 6 kV.
• Categorie de supratensiune: III.
• Capacitate de închidere: 450 A la 440 V.
• Capacitate de întrerupere: 450 A la 440 V.
• Durabilitate mecanică: până la 15 milioane de cicluri.
• Durabilitate electrică: până la 1,4 milioane de cicluri la 40 A AC-1 și ≤ 440 V.
• Frecvență maximă de manevră: 3.600 cicluri/h la 60 °C.
• Timp de închidere: 12-22 ms.
• Timp de deschidere: 4-19 ms.
• Montaj: pe șină sau pe placă.
• Conexiuni: borne cu șurub.
• Grad de protecție frontal: IP20.
• Temperatură ambiantă: -40 până la 60 °C fără reducerea performanțelor; până la 70 °C cu derating.
• Altitudine de funcționare: până la 3.000 m.
• Lățime: 45 mm.
• Înălțime: 91 mm.
• Adâncime: 99 mm.
• Greutate: aproximativ 0,425 kg.

Contactor compact pentru comanda sarcinilor rezistive

Schneider Electric TeSys Deca LC1DT40P7 oferă o soluție compactă și robustă pentru comanda automată a sarcinilor de până la 40 A în categoria AC-1. Cele patru contacte principale NO permit controlul circuitelor tetrapolare, iar contactele auxiliare integrate 1 NO + 1 NC facilitează integrarea în automatizări, interblocări și circuite de semnalizare.

Bobina de 230 V CA la 50/60 Hz, montajul pe șină sau pe placă, bornele cu șurub și lățimea de doar 45 mm facilitează instalarea în tablouri electrice profesionale destinate aplicațiilor industriale, terțiare și HVAC.

Important: cei 40 A corespund categoriei de utilizare AC-1 pentru sarcini rezistive sau ușor inductive. Pentru motoare sau alte sarcini cu curent mare de pornire trebuie selectat contactorul conform categoriei de utilizare aplicabile și tabelelor de dimensionare Schneider Electric.
