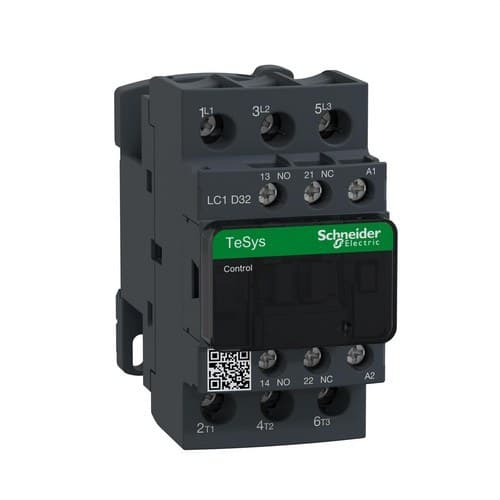

Contact 32A 1 NA/1 NC 24V 50-60HZ

Contactorul Schneider Electric TeSys Deca LC1D32B7 este un contactor de putere cu 3 poli și 3 contacte principale normal deschise, conceput pentru comanda motoarelor și a altor sarcini electrice în instalații industriale, terțiare și de climatizare. Suportă un curent de utilizare de 32 A în categoria AC-3/AC-3e până la 440 V, permite controlul motoarelor de până la 15 kW la 380-400 V și include o bobină de comandă de 24 V CA la 50/60 Hz.

Pe lângă cele trei contacte principale de putere, LC1D32B7 integrează standard 1 contact auxiliar normal deschis și 1 contact auxiliar normal închis. Designul compact, bornele cu șurub și posibilitatea de montare pe șină sau placă facilitează integrarea în tablouri de automatizare, demaroare de motor și sisteme HVAC.

Contactor de 32 A pentru controlul motoarelor

Schneider Electric LC1D32B7 este conceput special pentru conectarea și deconectarea motoarelor electrice. În categoria de utilizare AC-3, folosită pentru pornirea și oprirea motoarelor cu rotor în scurtcircuit, admite un curent nominal de 32 A până la 440 V în condițiile specificate de Schneider Electric.

Configurația tripolară permite comutarea simultană a celor trei faze ale unei alimentări trifazate printr-un semnal independent aplicat bobinei de comandă.

Putere motor de până la 15 kW la 400 V

În aplicații AC-3, Schneider Electric specifică pentru acest contactor următoarele puteri ale motorului:

• 220-230 V CA: până la 7,5 kW.
• 380-400 V CA: până la 15 kW.
• 415-440 V CA: până la 15 kW.
• 500 V CA: până la 18,5 kW.
• 660-690 V CA: până la 18,5 kW.

Selectarea finală trebuie realizată ținând cont de curentul nominal al motorului, tensiunea de alimentare, tipul de pornire, categoria de utilizare și frecvența de comutare preconizată.

32 A în AC-3 și până la 50 A în AC-1

Pe lângă utilizarea cu motoare, LC1D32B7 poate fi folosit pentru comutarea sarcinilor rezistive sau ușor inductive. În categoria AC-1 admite până la 50 A la tensiuni de până la 440 V și la o temperatură ambiantă de până la 60 °C, în limitele stabilite de Schneider Electric.

Acest lucru îi extinde posibilitățile de utilizare în rezistențe electrice, încălzire, echipamente HVAC și alte aplicații compatibile cu AC-1.

Bobină de comandă de 24 V CA

Terminația B7 identifică o bobină de comandă de 24 V CA la 50/60 Hz. Această tensiune este frecvent utilizată în tablourile de automatizare și permite acționarea contactorului de la relee, controlere, termostate, automate programabile și alte sisteme de comandă compatibile.

Bobina asigură o separare funcțională între circuitul de putere și circuitul de comandă, permițând controlul sarcinilor trifazate de putere mare dintr-un circuit de comandă de joasă tensiune.

3 contacte principale normal deschise

Configurația circuitului de putere este de 3 poli cu 3 contacte normal deschise, 3P (3 NO). Când bobina primește tensiune, cele trei contacte principale se închid simultan și permit alimentarea sarcinii.

Când tensiunea de comandă este eliminată, mecanismul readuce contactele în poziția de repaus și deconectează circuitul de putere.

Contacte auxiliare 1 NO + 1 NC integrate

Contactorul include din fabrică un contact auxiliar normal deschis și unul normal închis. Aceste contacte pot fi utilizate pentru funcții de semnalizare, interblocare, feedback de stare și automatizare.

• Contacte de putere: 3 NO.
• Contacte auxiliare: 1 NO + 1 NC.
• Curent minim de comutare al circuitului auxiliar: 5 mA.
• Tensiune minimă de comutare: 17 V.

Contactele auxiliare sunt legate mecanic conform IEC 60947-5-1, iar contactul NC dispune de funcție de contact oglindă conform IEC 60947-4-1.

Compatibil cu aplicații industriale și HVAC

Schneider Electric poziționează gama TeSys Deca pentru aplicații de control industrial și climatizare. LC1D32B7 poate fi utilizat, cu condiția dimensionării corecte, în echipamente precum:

• Motoare electrice trifazate.
• Pompe de apă.
• Ventilatoare și exhaustoare.
• Compresoare.
• Echipamente de climatizare și HVAC.
• Mașini industriale.
• Sisteme de transport.
• Rezistențe electrice.
• Tablouri de automatizare și control.

Tensiune de utilizare de până la 690 V CA

Circuitul principal este pregătit să funcționeze cu o tensiune nominală de utilizare de până la 690 V CA, cu frecvențe cuprinse între 25 și 400 Hz, în limitele indicate în documentația tehnică.

Tensiunea nominală de rezistență la impuls Uimp este de 6 kV, oferind caracteristici dielectrice adecvate pentru instalații profesionale de joasă tensiune.

Borne cu șurub

Referința LC1D32B7 utilizează borne cu șurub atât pentru circuitul de putere, cât și pentru circuitul de comandă. Acest sistem oferă o conexiune robustă și facilitează operațiunile obișnuite de instalare și întreținere.

În circuitul principal admite conductori de până la 10 mm² în diferite configurații, în timp ce bornele de comandă admit secțiuni de până la 4 mm², în funcție de numărul de conductori și de utilizarea papucilor.

Montaj pe șină sau placă

Contactorul este pregătit pentru instalare atât pe șină DIN, cât și direct pe placă, permițând adaptarea la diferite proiecte de tablouri electrice.

Lățimea sa de aproximativ 45 mm facilitează integrarea mai multor elemente de comutație și protecție într-un spațiu redus.

Design compact

Corpul contactorului are dimensiuni aproximative de:

• Lățime: 45 mm.
• Înălțime: 85 mm.
• Adâncime: aproximativ 90-92 mm, în funcție de configurația frontală.
• Greutate netă: aproximativ 0,375 kg.

Dimensiunile pot crește la adăugarea blocurilor auxiliare, temporizatoarelor sau a altor accesorii compatibile.

Durabilitate mecanică ridicată

Schneider Electric specifică o durabilitate mecanică de până la 15 milioane de cicluri, adecvată pentru aplicații de automatizare cu un număr mare de operații.

Durabilitatea electrică depinde de curent și de categoria de utilizare. Pentru condițiile indicate de producător sunt specificate, printre altele, valori de până la 1,65 milioane de cicluri la 32 A în AC-3.

Frecvența maximă de funcționare poate ajunge la 3.600 de cicluri pe oră la 60 °C, întotdeauna în limitele condițiilor de utilizare corespunzătoare.

Timpuri rapide de conectare și deconectare

Mecanismul electromagnetic oferă timpi reduși de comutare:

• Timp de închidere: aproximativ 12-22 ms.
• Timp de deschidere: aproximativ 4-19 ms.

Aceste performanțe permit integrarea în automatizări care necesită un răspuns rapid și repetitiv.

Grad de protecție IP20

Fața frontală a contactorului oferă un grad de protecție IP20 conform IEC 60529. Fiind o componentă de tablou, trebuie instalată în interiorul unei carcase adecvate mediului și gradului de protecție cerut de instalație.

Compatibil cu accesorii TeSys

Gama Schneider Electric TeSys dispune de numeroase accesorii care permit extinderea funcțiilor contactorului, printre care:

• Blocuri suplimentare de contacte auxiliare.
• Relee termice de protecție a motorului.
• Interblocări mecanice.
• Module temporizatoare.
• Accesorii de semnalizare.
• Suprimatoare de supratensiune pentru bobină.
• Accesorii pentru configurații inverse și stea-triunghi.

Compatibilitatea trebuie verificată cu referința concretă a fiecărui accesoriu și cu configurația finală a tabloului.

Caracteristici tehnice Schneider Electric LC1D32B7

• Marcă: Schneider Electric.
• Referință: LC1D32B7.
• Gamă: TeSys Deca.
• Tip: contactor de putere.
• Aplicație: controlul motoarelor și al sarcinilor rezistive.
• Număr de poli: 3P.
• Contacte principale: 3 NO.
• Contacte auxiliare integrate: 1 NO + 1 NC.
• Curent nominal AC-3/AC-3e: 32 A până la 440 V.
• Curent nominal AC-1: 50 A până la 440 V la 60 °C.
• Putere motor la 380-400 V AC-3: 15 kW.
• Putere motor la 220-230 V AC-3: 7,5 kW.
• Putere motor la 500 V AC-3: 18,5 kW.
• Putere motor la 660-690 V AC-3: 18,5 kW.
• Bobină: 24 V CA.
• Frecvența bobinei: 50/60 Hz.
• Tensiunea de utilizare a circuitului de putere: până la 690 V CA.
• Uimp: 6 kV.
• Borne: cu șurub.
• Montaj: pe șină sau placă.
• Durabilitate mecanică: până la 15 milioane de cicluri.
• Frecvență maximă de comutare: până la 3.600 cicluri/h.
• Timp de închidere: 12-22 ms.
• Timp de deschidere: 4-19 ms.
• Grad de protecție frontal: IP20.
• Lățime: aproximativ 45 mm.
• Înălțime: aproximativ 85 mm.
• Adâncime: aproximativ 90-92 mm.
• Greutate netă: aproximativ 0,375 kg.
• Norme principale: IEC/EN 60947-4-1 și IEC/EN 60947-5-1.

Contactor compact pentru motoare de până la 15 kW

Schneider Electric TeSys Deca LC1D32B7 combină o capacitate de 32 A în AC-3, putere pentru motoare de până la 15 kW la 400 V, bobină de 24 V CA și contacte auxiliare 1 NO + 1 NC într-un format compact pentru tablouri profesionale.

Versatilitatea sa, posibilitatea de montaj pe șină sau placă și gama largă de accesorii TeSys fac din acest contactor o soluție deosebit de potrivită pentru comanda motoarelor, pompelor, ventilatoarelor, echipamentelor HVAC și automatizărilor industriale.

Important: contactorul realizează funcții de comutare și nu înlocuiește protecțiile împotriva suprasarcinilor sau scurtcircuitelor. În aplicațiile de motor trebuie combinat cu protecția motorului, releul de suprasarcină și protecția la scurtcircuit adecvate caracteristicilor circuitului.
