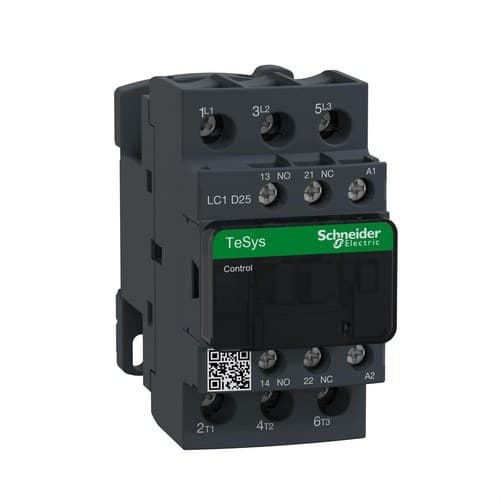

Contact 25A 1 NO/1 NC 48V 50-60HZ

Contactorul Schneider Electric TeSys Deca LC1D25E7 este un contactor de putere cu 3 poli și 3 contacte principale normal deschise, proiectat pentru controlul motoarelor și al sarcinilor rezistive în tablouri electrice industriale, terțiare și HVAC. Oferă un curent nominal de utilizare de 25 A în categoria AC-3 până la 440 V, permite controlul motoarelor de până la 11 kW la 380-400 V și integrează o bobină de comandă de 48 V CA la 50/60 Hz.

Pe lângă cele trei contacte principale de putere, integrează din fabrică 1 contact auxiliar normal deschis și 1 contact auxiliar normal închis. Formatul compact de 45 mm lățime, bornele cu șurub și posibilitatea de montaj pe șină sau placă facilitează integrarea în pornitoare directe, automatizări, utilaje și sisteme HVAC.

Contactor de 25 A pentru motoare

Schneider Electric LC1D25E7 este special conceput pentru comanda motoarelor electrice. În categoria de utilizare AC-3 admite un curent nominal de 25 A până la 440 V și o temperatură ambiantă de până la 60 °C în condițiile specificate de producător.

Categoria AC-3 corespunde aplicațiilor obișnuite de pornire și oprire a motoarelor cu rotor în scurtcircuit, unde contactorul trebuie să suporte curenții specifici pornirii și să deschidă circuitul după ce motorul este în funcțiune.

Putere motor de până la 11 kW la 400 V

Schneider Electric specifică pentru această referință următoarele puteri de motor în categoria AC-3:

• 220-230 V CA: până la 5,5 kW.
• 380-400 V CA: până la 11 kW.
• 415-440 V CA: până la 11 kW.
• 500 V CA: până la 15 kW.
• 660-690 V CA: până la 15 kW.

Într-o rețea trifazată obișnuită de 400 V, LC1D25E7 este astfel dimensionat pentru motoare de până la 11 kW, cu condiția ca curentul nominal al motorului și condițiile reale de pornire să fie compatibile cu contactorul.

Până la 40 A pentru sarcini rezistive AC-1

Pe lângă utilizarea pentru motoare, LC1D25E7 poate fi folosit cu sarcini rezistive sau ușor inductive. Schneider Electric specifică un curent de utilizare de până la 40 A în categoria AC-1 la tensiuni de până la 440 V.

Această capacitate permite utilizarea lui, corect dimensionat, în aplicații precum încălzire electrică, rezistențe și alți receptori compatibili cu categoria AC-1.

Bobină de comandă de 48 V CA 50/60 Hz

Terminația E7 identifică o bobină de comandă de 48 V CA la 50/60 Hz.

Această tensiune de comandă permite controlul contactorului de la diferite dispozitive de automatizare compatibile, precum:

• Relee de control.
• Automate programabile.
• Presostate.
• Termostate.
• Controlere HVAC.
• Relee temporizate.
• Circuite de comandă pentru utilaje.

La energizarea bobinei, contactele principale se închid și alimentează sarcina. La îndepărtarea tensiunii de comandă, mecanismul readuce contactele în poziția de repaus.

3 contacte principale normal deschise

Circuitul de putere dispune de o configurație 3P cu 3 contacte NA. Cei trei poli sunt acționați simultan de bobina electromagnetică, permițând conectarea și deconectarea celor trei faze ale unei sarcini trifazate.

Prin urmare, indicația 1 NA + 1 NC din titlul comercial nu se referă la contactele principale, ci la contactele auxiliare integrate.

Auxiliare integrate 1 NA + 1 NC

Schneider Electric LC1D25E7 include din fabrică:

• 1 contact auxiliar normal deschis.
• 1 contact auxiliar normal închis.

Aceste contacte auxiliare permit realizarea funcțiilor de:

• Automenținere electrică.
• Semnalizare de stare.
• Feedback către un PLC.
• Interblocare între contactoare.
• Comandă pentru lămpi de semnalizare.
• Secvențe de automatizare.

Contactele auxiliare sunt legate mecanic conform IEC 60947-5-1, iar contactul NC dispune de funcție de contact oglindă conform IEC 60947-4-1.

Tensiune de utilizare de până la 690 V CA

Circuitul principal este pregătit pentru o tensiune nominală de utilizare de până la 690 V CA, cu frecvențe cuprinse între 25 și 400 Hz în condițiile de utilizare specificate.

Printre caracteristicile sale dielectrice se numără:

• Tensiune de izolație Ui: 690 V conform IEC 60947.
• Tensiune suportată la impuls Uimp: 6 kV.
• Categorie de supratensiune: III.

Capacitate ridicată de închidere și rupere

Schneider Electric specifică pentru circuitul de putere o capacitate nominală de închidere de 450 A la 440 V și o capacitate de rupere de aceeași valoare în condițiile indicate de IEC 60947.

Aceste caracteristici fac parte din performanțele electromecanice ale contactorului și nu înlocuiesc protecția la scurtcircuit care trebuie instalată în amonte.

Montaj pe șină DIN sau placă

LC1D25E7 admite montaj pe șină DIN sau direct pe placă, facilitând integrarea atât în tablouri modulare, cât și în dulapuri industriale convenționale.

Lățimea de doar 45 mm permite instalarea mai multor contactoare și dispozitive de protecție în spații reduse.

Borne cu șurub

Referința utilizează borne cu șurub atât pentru circuitul de putere, cât și pentru circuitul de comandă.

În circuitul principal admite, printre altele, următoarele configurații:

• Conductor rigid: până la 10 mm².
• Conductor flexibil: până la 10 mm², în funcție de pregătire și numărul de conductoare.
• Cuplu de strângere al circuitului de putere: 2,5 Nm.

Pentru circuitul de comandă admite conductoare de până la 4 mm² în anumite configurații, cu un cuplu de strângere de aproximativ 1,7 Nm.

Durabilitate mecanică și electrică ridicată

Schneider Electric LC1D25E7 este proiectat pentru aplicații cu un număr mare de manevre.

• Durabilitate mecanică: până la 15 milioane de cicluri.
• Durabilitate electrică: aproximativ 1,65 milioane de cicluri la 25 A în AC-3 până la 440 V.
• Frecvență maximă de manevrare: până la 3.600 cicluri pe oră la 60 °C.

Timpuri de manevrare rapide

Mecanismul electromagnetic oferă timpi reduși de închidere și deschidere:

• Timp de închidere: aproximativ 12-22 ms.
• Timp de deschidere: aproximativ 4-19 ms.

Aceste performanțe permit integrarea în automatizări industriale cu manevre frecvente și rapide.

Consum bobină

Bobina standard de 48 V CA prezintă următoarele valori aproximative:

• Putere de atracție: 70 VA.
• Putere de menținere la 50 Hz: 7 VA.
• Putere de menținere la 60 Hz: 7,5 VA.
• Dizipare termică: aproximativ 2-3 W.

Aceste valori trebuie luate în considerare la dimensionarea transformatorului de comandă sau a circuitului auxiliar care alimentează bobina.

Grad de protecție IP20

Fața frontală a contactorului prezintă un grad de protecție IP20 conform IEC 60529.

Fiind un component de tablou, trebuie instalat într-o carcasă adecvată pentru a asigura gradul de protecție cerut de mediul de instalare.

Aplicații ale Schneider Electric LC1D25E7

Contactorul poate fi utilizat într-o gamă largă de aplicații industriale și terțiare, printre care:

• Motoare electrice trifazate.
• Pompe.
• Ventilatoare.
• Compresoare.
• Echipamente HVAC.
• Utilaje industriale.
• Sisteme de transport.
• Rezistențe electrice.
• Tablouri de automatizare.
• Pornitoare directe de motor.

Dimensiunile LC1D25E7

• Lățime: 45 mm.
• Înălțime: 85 mm.
• Adâncime: aproximativ 92 mm.
• Greutate: aproximativ 0,37 kg.

Formatul său compact facilitează montajul în tablouri electrice cu spațiu limitat, fără a renunța la o capacitate de manevrare de 25 A în AC-3.

Caracteristici tehnice ale Schneider Electric LC1D25E7

• Marcă: Schneider Electric.
• Referință: LC1D25E7.
• Gamă: TeSys Deca.
• Tip: contactor de putere.
• Aplicație: controlul motoarelor și al sarcinilor rezistive.
• Număr de poli: 3P.
• Contacte principale: 3 NA.
• Contacte auxiliare integrate: 1 NA + 1 NC.
• Curent nominal AC-3/AC-3e: 25 A până la 440 V.
• Curent nominal AC-1: 40 A până la 440 V.
• Putere motor la 220-230 V AC-3: 5,5 kW.
• Putere motor la 380-400 V AC-3: 11 kW.
• Putere motor la 415-440 V AC-3: 11 kW.
• Putere motor la 500 V AC-3: 15 kW.
• Putere motor la 660-690 V AC-3: 15 kW.
• Putere la 400 V AC-4: 5,5 kW.
• Tensiune bobină: 48 V CA.
• Frecvență bobină: 50/60 Hz.
• Tensiune de utilizare a circuitului de putere: până la 690 V CA.
• Tensiune de izolație Ui: 690 V conform IEC.
• Tensiune suportată la impuls Uimp: 6 kV.
• Categorii de utilizare: AC-1, AC-3 și AC-4.
• Montaj: șină DIN sau placă.
• Borne: cu șurub.
• Durabilitate mecanică: până la 15 milioane de cicluri.
• Durabilitate electrică: aproximativ 1,65 milioane de cicluri la 25 A AC-3.
• Frecvență maximă de manevrare: 3.600 cicluri/h.
• Timp de închidere: 12-22 ms.
• Timp de deschidere: 4-19 ms.
• Grad de protecție frontal: IP20.
• Temperatură ambiantă de funcționare: -5 la 60 °C.
• Lățime: 45 mm.
• Înălțime: 85 mm.
• Adâncime: aproximativ 92 mm.
• Greutate: aproximativ 0,37 kg.
• Norme principale: IEC/EN 60947-4-1 și IEC/EN 60947-5-1.

Contactor compact pentru motoare de până la 11 kW

Schneider Electric TeSys Deca LC1D25E7 combină o capacitate de 25 A în AC-3/AC-3e, putere de motor de până la 11 kW la 400 V, bobină de 48 V CA și contacte auxiliare integrate 1 NA + 1 NC într-un format compact de doar 45 mm lățime.

Posibilitatea de montaj pe șină sau placă, durabilitatea ridicată și compatibilitatea cu accesoriile TeSys îl transformă într-o soluție adecvată pentru motoare, pompe, ventilatoare, utilaje și echipamente de climatizare.

Important: LC1D25E7 este un dispozitiv de manevră și nu înlocuiește protecțiile la suprasarcină și scurtcircuit. În aplicațiile pentru motoare trebuie combinat cu un disjunctor motor, releu termic și/sau dispozitiv de protecție la scurtcircuit corect dimensionat în funcție de caracteristicile instalației.
